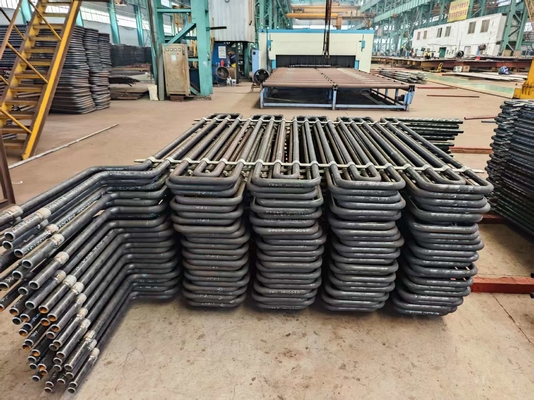

কাস্টমাইজড পাওয়ার প্ল্যান্ট সলিউশন SA192 সের্পেন্টাইন সুপারহিটার এবং রিহিটার পার্টস

কাস্টমাইজড পাওয়ার প্ল্যান্ট সলিউশনস SA192 সার্পেন্টাইন সুপারহিটার এবং রিহিটার যন্ত্রাংশ

সুপারহিটারের প্রধান প্রকারগুলি কী কী?

বিকিরণ (ফার্নেসে অবস্থিত) এবং কনভেকশন (গ্যাস পথে) প্রকার।

পণ্য প্রদর্শন

সুপারহিটার এবং রিহিটারের পণ্যের কার্যাবলী

সুপারহিটার

1. একটি তাপবিদ্যুৎ কেন্দ্রে, সুপারহিটারের কাজ অত্যন্ত গুরুত্বপূর্ণ। এটি বয়লার থেকে নির্গত বাষ্প থেকে অবশিষ্ট ১ থেকে ২% আর্দ্রতা দূর করে এবং এর তাপমাত্রা স্যাচুরেশন পয়েন্টের অনেক উপরে নিয়ে যায়। এটি বাষ্পকে আরও শক্তিশালী এবং দক্ষ করে তোলে।
2. সুপারহিটিং কেবল বিদ্যুৎ উৎপাদন চক্রের সামগ্রিক দক্ষতা বাড়ায় না - এটি টারবাইনের চূড়ান্ত পর্যায়ে অতিরিক্ত ঘনীভবনও প্রতিরোধ করে। এটি কেন গুরুত্বপূর্ণ? কারণ অতিরিক্ত ঘনীভবন সময়ের সাথে সাথে টারবাইন ব্লেডের ক্ষতি করতে পারে। সুতরাং, সুপারহিটার টারবাইনকে মসৃণভাবে চলতে সাহায্য করে এবং দীর্ঘস্থায়ী করে।
3. এটি কিভাবে কাজ করে: সুপারহিটার ফার্নেসের দহন গ্যাস থেকে তাপ ব্যবহার করে। এই তাপ বাষ্পকে সম্পূর্ণরূপে শুকিয়ে দেয় এবং তারপর এটিকে সুপারহিট করে, যা দক্ষ বিদ্যুৎ উৎপাদনের জন্য প্রয়োজনীয় অতিরিক্ত তাপমাত্রা বৃদ্ধি করে।
4. সুপারহিটারগুলি পাশাপাশি চলমান একাধিক টিউব সার্কিট দিয়ে ডিজাইন করা হয়েছে। এই সার্কিটগুলির একটি বা একাধিক রিটার্ন বেন্ড রয়েছে এবং হেডারগুলির সাথে সংযুক্ত। এই সেটআপ বাষ্পকে সমানভাবে বিতরণ করতে এবং তাপ স্থানান্তরকে সর্বাধিক করতে সহায়তা করে।

রিহিটার

1. রিহিটারগুলির একটি নির্দিষ্ট ভূমিকা রয়েছে: এগুলি টারবাইনে ইতিমধ্যে কিছুটা প্রসারিত হওয়া বাষ্পকে পুনরায় গরম করে। এটি করার মাধ্যমে, তারা নিশ্চিত করে যে বাষ্প টারবাইনের শেষ পর্যায় পর্যন্ত যতটা সম্ভব শুকনো থাকে। শুকনো বাষ্প মানে টারবাইন উপাদানগুলির আরও ভালো কর্মক্ষমতা এবং কম পরিধান।
2. আপনি ইউটিলিটি বয়লারের বিভিন্ন স্থানে রিহিটার খুঁজে পেতে পারেন, সাধারণত কনভেকটিভ জোনে কনভেকটিভ সুপারহিটারের আগে বা পরে। আধুনিক উচ্চ-চাপের বয়লারে, রিহিটারগুলি সাধারণত দুটি অংশে আসে।
3. প্রথম অংশ, বা প্রাথমিক অংশ, কনভেকটিভ জোনে বসে, যেখানে এটি পুনরায় গরম করার প্রক্রিয়া শুরু করে। দ্বিতীয় অংশ, মাধ্যমিক অংশ, ফার্নেস এক্সিটের ঠিক পাশে ঝুলে থাকে, বাষ্পকে তার চূড়ান্ত, সর্বোত্তম তাপমাত্রায় নিয়ে যায়।
4. রিহিটার ডিজাইন করার সময়, প্রকৌশলীগণ সুপারহিটারের মতোই নীতি অনুসরণ করেন। উভয়েরই উচ্চ তাপমাত্রা পরিচালনা করতে হবে এবং দক্ষতার সাথে তাপ স্থানান্তর করতে হবে।
5. রিহিটার এবং সুপারহিটারের একই আউটপুট তাপমাত্রা থাকতে পারে, তবে রিহিটারগুলিতে বাষ্পের চাপ সুপারহিটারের তুলনায় প্রায় ২০ - ২৫%। সেই কম চাপ মানে আমরা রিহিটারের জন্য নিম্ন গ্রেডের ইস্পাত খাদ ব্যবহার করতে পারি, যা কর্মক্ষমতা ত্যাগ না করে খরচ কমাতে সাহায্য করে।

সুপারহিটার এবং রিহিটারের বিবরণ

সুপারহিটার এবং রিহিটারের উত্পাদন এবং স্বীকৃতির মানদণ্ড

১. জেবি/টি১৬১১ " বয়লার পাইপ তৈরির জন্য প্রযুক্তিগত স্পেসিফিকেশন।"

২. জেবি/টি১৬১২ "বয়লার চাপ পরীক্ষার প্রযুক্তিগত শর্তাবলী।"

৩. জেবি/টি১৬১৩ "বয়লারের চাপযুক্ত অংশগুলির ঢালাইয়ের জন্য প্রযুক্তিগত স্পেসিফিকেশন।"

৪. জেবি/টি১৬১৫ "বয়লারের পেইন্টিং এবং প্যাকিংয়ের জন্য প্রযুক্তিগত স্পেসিফিকেশন।"

৫. জেবি/টি৩৩৭৫ "বয়লার নির্মাণের জন্য উপকরণ গ্রহণের নিয়ম।"

প্রকার সুবিধা অসুবিধা সমর্থন পদ্ধতি

পেন্ডেন্ট-টাইপ

১. দৃঢ় কাঠামোগত সমর্থন

২. ঘনীভূত বাষ্প দ্বারা প্রবাহে বাধা

৩. নীচে জমা হওয়া জল পরিষ্কার করতে ধীরে ধীরে পুনরায় চালু করার প্রয়োজন। উপরের দিক থেকে সমর্থিত

ইনভার্টেড-টাইপ

১. ঘনীভূত বাষ্পের সঠিক নিষ্কাশন

২. কাঠামোগত দৃঢ়তার অভাব, বিশেষ করে উচ্চ গতির গ্যাস প্রবাহে। নীচের দিক থেকে সমর্থিত

অনুভূমিক-টাইপ

১. সঠিক নিষ্কাশন

২. ভাল কাঠামোগত দৃঢ়তা।

এগুলি সরাসরি শিখা দেখে না তাই এগুলি প্রধানত কনভেকটিভ প্রকারের। সাধারণত প্রধান ফার্নেসের সমান্তরালে উল্লম্ব গ্যাস নালীতে সমর্থিত।
