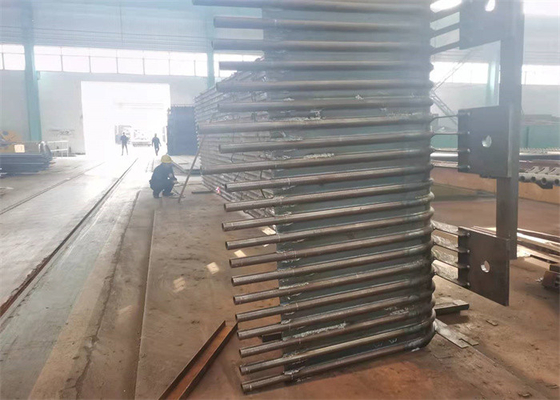

ASME স্টাডেড পাওয়ার স্টেশন ওয়াটার ওয়াল প্যানেল উচ্চ চাপ

একটি বয়লারে একটি ওয়াটারওয়াল হল একটি চুল্লির প্রাচীর যা একটি জল-টিউব বয়লারে অবাধ্য এবং টিউবগুলির সমন্বয়ে গঠিত৷ টিউবগুলি সমানভাবে ব্যবধানে থাকে এবং সাধারণত হেডারগুলির সাথে সংযুক্ত থাকে যা ঘুরে ফিরে বয়লারের প্রধান উত্পাদনকারী ব্যাঙ্কের সাথে সংযুক্ত থাকে৷ তারা পরিবেশন করে এই ক্যাপচার করা তাপের মধ্যে এখানে একটি দ্বিগুণ উদ্দেশ্য যা অন্যথায় বায়ুমন্ডলে পালিয়ে যেতে এবং বয়লারে জল গরম করতে সাহায্য করবে। এবং তারা অবাধ্যকে ঠান্ডা রাখতে সাহায্য করবে (তুলনামূলকভাবে বলতে গেলে) এটি অবাধ্যকে স্প্যালিং প্রতিরোধ করে।

পিন সহ ওয়াটার ওয়াল প্যানেলগুলি সাধারণত চুল্লির প্রাচীরের ভিতরের দেওয়ালে উল্লম্বভাবে স্থাপন করা হয়, এটি প্রধানত চুল্লিতে শিখা এবং উচ্চ-তাপমাত্রার ফ্লু গ্যাস দ্বারা নির্গত উজ্জ্বল তাপ শোষণ করতে ব্যবহৃত হয়। এটি প্রধান ধরনের বাষ্পীভবন গরম করার পৃষ্ঠ আধুনিক বয়লার সব ধরণের এবং বয়লার জল সঞ্চালন লুপ মৌলিক উপাদান. উভয় ঠান্ডা এবং চুল্লি প্রাচীর সুরক্ষার কারণে, তাই নাম.

জলের প্রাচীরটি মূলত উত্তপ্ত করার জন্য নয়, কিন্তু উচ্চ তাপমাত্রার ক্ষতি থেকে চুল্লিকে ঠান্ডা করার জন্য ডিজাইন করা হয়েছিল। পরে, এটির তাপ বিনিময় ফাংশন ভাল হওয়ার কারণে, এটি ধীরে ধীরে বয়লারের প্রধান গরম করার অংশ হিসাবে বাষ্প ড্রামকে প্রতিস্থাপন করে।

বাষ্পীভবন গরম করার পৃষ্ঠ, যা বয়লার চেম্বারের ভিতরের দেয়ালে স্থাপন করা হয় এবং এতে অনেকগুলি সমান্তরাল পাইপ থাকে। জলের প্রাচীরের কাজ হল ফার্নেস চেম্বারে উচ্চ তাপমাত্রার শিখা বা ফ্লু গ্যাসের উজ্জ্বল তাপ শোষণ করা, বাষ্প বা গরম জল তৈরি করা। পাইপে, এবং চুল্লির প্রাচীর রক্ষা করার জন্য চুল্লির প্রাচীরের তাপমাত্রা হ্রাস করুন। একটি বৃহৎ ক্ষমতার বয়লারে, চুল্লিতে শিখার তাপমাত্রা খুব বেশি, তাপ বিকিরণের তীব্রতা খুব বেশি। চল্লিশ থেকে পঞ্চাশ শতাংশ বা তার বেশি বয়লারের তাপ জলের প্রাচীর দ্বারা শোষিত হয়৷ কিছু ছোট ধারণক্ষমতার বয়লার ব্যতীত, আধুনিক জলের টিউব বয়লারগুলি জল শীতলকারী প্রাচীরকে বাষ্পীভবনের প্রধান গরম করার পৃষ্ঠ হিসাবে গ্রহণ করে৷

মেমব্রেন ওয়াটার ওয়াল এর সুবিধা

1)।চুল্লির প্রাচীরের লিকপ্রুফনেস গ্যারান্টি এবং দহন চেম্বারের বায়ু ফুটো কমাতে।

2)।দহন চেম্বারের সম্পূর্ণ জল শীতল করার জন্য, এবং বয়লার আনুষাঙ্গিক ঝিল্লি জল প্রাচীর সম্পূরক ফায়ারিং অবস্থার অধীনে কোকিং প্রতিরোধ করার জন্য সুবিধাজনক।

3)।থার্মাল স্টোরেজ ক্ষমতা ছোট, দহন চেম্বারের উষ্ণতা দ্রুত এবং শীতলকরণও দ্রুত হয়, যা বয়লারের স্টার্ট এবং ফার্নেস বন্ধ হওয়ার শীতল সময়কে ছোট করতে পারে।

4)।টপ সমর্থিত ওয়াটার কুলড ওয়াল অবলম্বন করা ভালো এবং এটি বয়লার ফ্রেমওয়ার্কের লোড কমাতে পারে, যা ওভারহ্যাং করার সুবিধা।

5) খালি টিউবের সাথে তুলনা করে, ঝিল্লির জলের প্রাচীর টিউবের তাপ শোষণ ক্ষমতা উন্নত করে।

6) কারখানার সরাসরি বয়লার ঝিল্লি জল প্রাচীর বয়লার অংশ প্রাথমিক সমন্বয় ডিগ্রী উন্নত এবং ইনস্টলেশন কাজের চাপ কমাতে পারে.
