এএসটিএম পাওয়ার স্টেশন কয়লা জ্বলন বয়লার জল প্রাচীর বাষ্পীভবন বিভাগ

গ্যাস স্টিম বার্নার বয়লার স্পেয়ার পার্টস বয়লার ওয়াটার ওয়াল প্যানেলগুলির এএসটিএম শংসাপত্র

1. বিবরণ

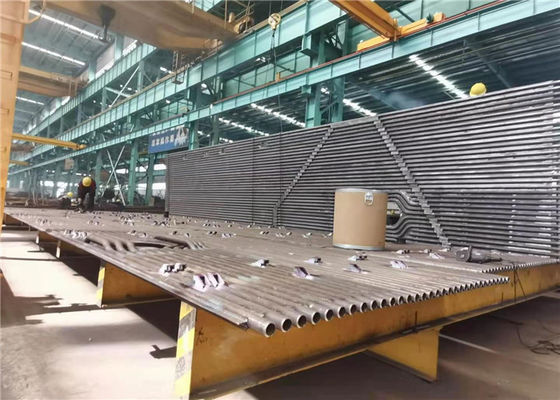

বয়লার জলের দেয়াল হ'ল ঝিল্লির দেয়াল যা নলগুলি দিয়ে তৈরি করা হয় যার মধ্যে বা তার সাথে ধাতবগুলির ফালা বা withoutালাই ছাড়া হয়।এই দেয়ালগুলি কয়লা দহন চেম্বারের ঘের তৈরি করে।জলের প্রাচীরের নলগুলিকে বাষ্পীভবন বিভাগ হিসাবেও উল্লেখ করা হয়;এগুলিতে বেশিরভাগ তরল আকারে জল থাকে যা বয়লারে উঠে যাওয়ার সাথে ধীরে ধীরে বাষ্পীভবন হয়।

আমাদের ঝিল্লি জলের প্রাচীরটি আমাদের উন্নত উত্পাদন ইউনিটে উচ্চ গ্রেডের কাঁচামাল এবং সমসাময়িক উত্পাদন সরঞ্জাম ব্যবহার করে তৈরি করা হয়।প্রদত্ত পরিসরটি আমাদের সম্মানিত ক্লায়েন্টদের প্রয়োজনীয়তা অনুযায়ী বিভিন্ন আকার, আকার এবং নির্দিষ্টকরণে উপলভ্য।আরও, প্রতিশ্রুতিবদ্ধ সময়সীমার মধ্যে এগুলি ক্লায়েন্টদের কাছে সরবরাহ করা হয়।

টেকনিক্যাল প্যারামিটার

ঝিল্লি জলের প্রাচীর সুবিধা

(1) চুল্লি প্রাচীর দৃness়তা নিশ্চিত এবং জ্বলন চেম্বারে বায়ু ফুটো কমাতে।

(২) দহন চেম্বারে সম্পূর্ণ জল কুলিং অনুধাবন করুন, যা বর্ধিত জ্বলনের পরিস্থিতিতে অধীন কোকিং প্রতিরোধের পক্ষে উপযুক্ত।

(3) ছোট তাপ স্টোরেজ ক্ষমতা, দহন চেম্বারের দ্রুত গরম করা, দ্রুত শীতলকরণ, বয়লার শুরু সংক্ষিপ্ত করতে এবং শীতল করার সময় বন্ধ করতে পারে।

(4) টিউব আবরণ চুল্লি প্রাচীর ব্যবহারের জন্য উপযুক্ত, এইভাবে হ'ল সহজভাবে বয়লার ফ্রেমের বোঝা হ্রাস করে।

(5) হালকা নলের সাথে তুলনা করে, নলটির তাপ শোষণের ক্ষমতাটি উন্নত হয়।

()) বয়লার অংশগুলির প্রাক-সংমিশ্রণের ডিগ্রি উন্নত করুন, সুবিধাজনক এবং ইনস্টলেশন কাজ হ্রাস করুন।

পণ্য পরিচিতি

ঝিল্লি জল শীতল প্রাচীর ফ্ল্যাট ইস্পাত এবং পাইপ দ্বারা ঝালাই এয়ার টাইট পাইপ স্ক্রিন গঠিত জল শীতল প্রাচীর বোঝায়। ঝিল্লি জল কুলিং প্রাচীর চুল্লি চেম্বারের ভাল দৃ tight়তা গ্যারান্টি দিতে পারে, উল্লেখযোগ্যভাবে জন্য চুল্লি চেম্বারের বায়ু ফুটো সহগতি হ্রাস করতে পারে নেতিবাচক চাপ বয়লার, এবং চুল্লি জ্বলনের অবস্থার উন্নতি। এটি কার্যকর বিকিরণ হিটিং এরিয়া বৃদ্ধি করতে এবং ইস্পাত খরচ বাঁচাতে পারে।

নির্মাণের বিশদ

ঝিল্লি জল শীতল প্রাচীরের সংমিশ্রণ বৈশিষ্ট্যগুলি নিম্নরূপ:
1. পাইপ সারির প্রস্থ, দৈর্ঘ্য, ফ্ল্যাটনেস এবং তির্যকটি সংযোজন ফ্রেমের উপরে উত্তোলন করা হলে এটি পরীক্ষা করে সামঞ্জস্য করুন f যদি নলের সারিটির প্রস্থ নির্দিষ্ট আকারের চেয়ে বেশি বা কম হয়, তবে ডানা হতে পারে একটি নির্দিষ্ট দৈর্ঘ্য কাটা, নির্দিষ্ট আকারের সাথে সামঞ্জস্য করুন এবং তারপরে পুনরায় ldালাই করুন pipe পাইপের সারিটির তির্যক পার্থক্য যখন লোম ছাড়িয়ে যায়, তখন কয়েকটি পাইপের মধ্যবর্তী ডানাগুলি তির্যক পার্থক্য দূর করার জন্য পাইপের মধ্যে দূরত্ব হ্রাস করতে কেটে নেওয়া যায় এবং তারপরে পাখনাগুলি ঝালাই করা যায় the পাইপের সারিটির অসমতা যখন মঞ্জুরিযোগ্য সীমা ছাড়িয়ে যায়, তখন জ্যাকের উপরের চাপটি সংশোধন করার জন্য গ্যান্ট্রি ফ্রেম ব্যবহার করা যেতে পারে।
২. পাইপ সারির বাট জয়েন্টটি একটি একক পাইপের চেয়ে পৃথক ld এক পাইপের ওয়েল্ডিং জয়েন্টটি ওয়েল্ডিংয়ের পরে প্রায় 1-2 মিমি দ্বারা সঙ্কুচিত হয়, যা অন্যান্য পাইপগুলিতে কোনও প্রভাব ফেলে না ut তবে পাইপের সারিটি একই নয়, পাইপ সারি বাট ওয়েল্ডিংয়ের দুটি বিভাগ, যদি একপাশ থেকে ldালাইয়ের ক্রমের অন্য প্রান্তে হয়, তবে বিকৃতি দ্বারা সৃষ্ট পাইপের শেষ প্রান্তে ingালাই খুব বড়। তাই, বাট weালাইয়ের আগে, এই ldালাইয়ের বাট ছাড়পত্র জয়েন্টটি সম্পূর্ণরূপে পরিমাপ করা উচিত, এবং বাট অনুসারে ছাড়পত্র খুব ছোট, মাঝারি, খুব বড় শ্রেণিবিন্যাস, যদি বাট ছাড়পত্র খুব বড় বা খুব ছোট হয় তবে অবশ্যই একটি মাঝারি শর্ট পাইপ দ্বারা প্রতিস্থাপন পাইপ কাটার পদ্ধতি গ্রহণ করতে হবে .এটি এবার, ldালাই সঙ্কুচিত হওয়ার কারণে, বৃহত্তর ব্যবধান সহ পাইপটি সকেলে পরিণত হবে।পাইপ ldালাই সংকোচন বিকৃতি হ্রাস করার জন্য, প্রতিসাম্য এবং ক্রস ldালাইয়ের পদ্ধতি অবলম্বন করা উচিত।
৩. সামনের এবং পিছনের জলের কুলিং দেয়ালের নীচের অংশে চুল্লি নীচে (ঠান্ডা ছাই বালতি) রয়েছে, এবং পিছনের জল শীতল প্রাচীরের উপরের অংশে শিখা কোণ রয়েছে, সুতরাং উপাদানটির আকার বড় এবং আকৃতিটি আরও বিশেষ , সুতরাং এটি একত্রিত করা কঠিন।
৪. রিয়ার জলের ওয়াল পাইপের একক পাস বল অন্যান্য উত্তাপের পৃষ্ঠের পাইপ থেকে পৃথক। কারণ উপরের হেডার বাক্সে পিছনের জলের প্রাচীরটির একটি শিখা প্রতিরোধক কোণ রয়েছে, শিখাপ্রাপ্ত কোণ কোণে নল পাইপের সংখ্যা পিছনের মতোই জলের প্রাচীর, শিখা প্রতিরোধী কোণগুলির অনমনীয়তা বাড়ানোর জন্য, এখানে যথেষ্ট পরিমাণ ব্যবধানের সরল পাইপ (বেশিরভাগ চুল্লি ধরণের) রয়েছে fla শিখা কোণ এবং সরল পাইপের ছেদটি, ইক্যুইডিমিটির বিশেষ আকারের castালাই ইস্পাত টি (তিনটি- ব্রাঞ্চ পাইপ) ইনস্টল করা আছে the স্ট্রেট টিউব এবং শীর্ষ মিত্র ট্যাঙ্কের মধ্যে জংশনটি অরিফিস equipped 5 মিমি বা 10 মিমি এর Φ সীমাবদ্ধ সাথে সজ্জিত this এইভাবে, বেশিরভাগ কার্যকরী মাঝারি বাঁকানো পাইপ শীতল হওয়ার পক্ষে উপযুক্ত শিখা অ্যাঙ্গেল, এবং কার্যক্ষম মাঝারি বাঁকানো পাইপের একটি ছোট অংশ নিশ্চিত করে যে স্ট্রেট পাইপ এবং বাঁকা পাইপটি একই পরিমাণে প্রসারিত করে, যাতে অভ্যন্তরীণ চাপ হ্রাস করতে পারে, তাই বলের মধ্য দিয়ে যাওয়ার অসুবিধা বৃদ্ধি পায়।
