উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HD Boiler |
সাক্ষ্যদান: | ASME, EN, SGS, ISO9001 |
মডেল নম্বার: | বয়লার জল প্রাচীর প্যানেল |
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
---|---|
মূল্য: | 50000-100000 USD |
প্যাকেজিং বিবরণ: | রফতানির জন্য সমুদ্র যোগ্য প্যাকিং |
ডেলিভারি সময়: | 60 দিন |
পরিশোধের শর্ত: | এল / সি, টি / টি |
যোগানের ক্ষমতা: | 4800 টন / বছর |
উপাদান: | কার্বন ইস্পাত, স্টেইনলেস স্টীল | আবেদন: | পাওয়ার স্টেশন এবং শিল্প |
---|---|---|---|
নাম: | বয়লার ওয়াটার ওয়াল | ওয়ারেন্টি: | 3 বছর |
প্রচলন প্রকার: | প্রাকৃতিক প্রচলন | মোড়ক: | রপ্তানি জন্য স্ট্যান্ডার্ড প্যাকিং |
লক্ষণীয় করা: | সিএফবি বয়লার ওয়াটার ওয়াল প্যানেল,সিএফবি বয়লার ঝিল্লি,প্রাকৃতিক সার্কুলেশন ওয়াটার ওয়াল প্যানেল |

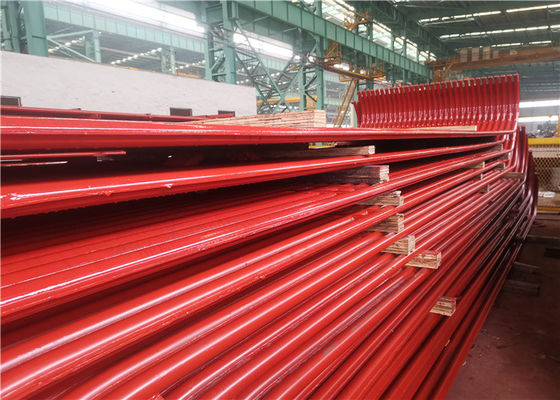

প্রাকৃতিক প্রচলন CFB বয়লার ওয়াটার ওয়াল প্যানেল এয়ার টাইট স্ট্রাকচার
ভূমিকা
জল প্রাচীর উপকরণ সাধারণত কার্বন ইস্পাত তৈরি করা হয়.যখন বয়লারের চাপ 14 MPa এর উপরে থাকে, তখন খাদ ইস্পাতও আংশিকভাবে ব্যবহৃত হয়।পাইপ বাইরের ব্যাস: প্রাকৃতিক প্রচলন বয়লার সাধারণত 51 ~ 83 মিমি ব্যবহার করে;একাধিক বাধ্যতামূলক প্রচলন বয়লার এবং সরাসরি বর্তমান বয়লার সাধারণত 22 ~ 60 মিমি ব্যবহার করে।একটি DC বয়লারের জলের প্রাচীর একটি প্রাকৃতিক সঞ্চালন বয়লারের মতো অগত্যা খাড়া নয় এবং এটি অনুভূমিকভাবে বেষ্টিত বা অন্যান্য আকারেও হতে পারে।যখন প্যারামিটারগুলি বেশি থাকে, বিশেষত সরাসরি-কারেন্ট বয়লারে, চুল্লির উচ্চ তাপ লোড এলাকায় তাপ স্থানান্তর ক্ষয় রোধ করার জন্য, অভ্যন্তরীণ থ্রেডেড টিউবগুলি প্রায়শই ব্যবহার করা হয় বা টিউবের ভিতরে স্পয়লার ইনস্টল করা হয়।
একটি বাষ্পীভবন গরম করার পৃষ্ঠ যা একটি বয়লার চুলার ভিতরের দেয়ালে বেশ কয়েকটি সমান্তরাল পাইপ ধারণ করে।জলের প্রাচীরের কাজ হল চুল্লিতে উচ্চ তাপমাত্রার শিখা বা ফ্লু গ্যাসের উজ্জ্বল তাপ শোষণ করা, নলটিতে বাষ্প বা গরম জল তৈরি করা এবং চুল্লির প্রাচীরের তাপমাত্রা হ্রাস করা এবং চুল্লির প্রাচীরকে রক্ষা করা।বড় ক্ষমতার বয়লারে, চুল্লিতে শিখার তাপমাত্রা খুব বেশি এবং তাপ বিকিরণের তীব্রতা খুব বড়।বয়লারের 40 ~ 50% বা তার বেশি তাপ জলের প্রাচীর দ্বারা শোষিত হয়।কয়েকটি ছোট ধারণক্ষমতার বয়লার ব্যতীত, আধুনিক জলের টিউব বয়লারগুলিতে জলের প্রাচীর হল প্রধান বাষ্পীভবন গরম করার পৃষ্ঠ।জল প্রাচীর তার গঠন অনুযায়ী হালকা টিউব টাইপ এবং ঝিল্লি ধরনের বিভক্ত করা হয়.হালকা টিউব জল প্রাচীর সাধারণ বয়লার ইস্পাত পাইপ (চিত্র 1 হালকা টিউব জল প্রাচীর) গঠিত।পাইপ বিন্যাস যত কাছাকাছি, চুল্লির প্রাচীরের সুরক্ষা প্রভাব তত ভাল।চুল্লির দেয়াল ব্যাপকভাবে হালকা অবাধ্য এবং নিরোধক উপকরণ দিয়ে তৈরি।এই উপকরণগুলি চুল্লির প্রাচীরের মধ্যে তৈরি করা যেতে পারে, বা সহজে ইনস্টলেশনের জন্য একটি নলাকার চুল্লির প্রাচীরে পরিণত হতে জল-ঠান্ডা দেওয়ালে রাখা যেতে পারে।
ঝিল্লি জল প্রাচীর
মেমব্রেন ওয়াটার ওয়াল হল একটি এয়ার-টাইট স্ট্রাকচার যাতে পাইপ এবং পাখনা থাকে। সুবিধা হল চুল্লিতে বাতাসের ফুটো কম হয়;পাইপ-লেয়িং ওয়াল, ইস্পাত কাঠামোর উপর কম লোড এবং বয়লারের কম খরচ ব্যবহার করতে পারে;সাসপেনশন স্ট্রাকচার ব্যবহার করা সহজ এবং তাপ সম্প্রসারণ সিস্টেম উন্নত করা, বড় আকারের যান্ত্রিক উৎপাদনের জন্য উপযুক্ত, উচ্চ সমাবেশের হার, কম তাপ সঞ্চয় করার ক্ষমতা এবং স্টার-আপ এবং শাটডাউন সময় ছোট করা।অসুবিধা হল যে উত্পাদন প্রক্রিয়া জটিল।ঝিল্লি জল প্রাচীর প্রায়ই বড় ক্ষমতা, উচ্চ তাপমাত্রা এবং উচ্চ চাপ বয়লার ব্যবহার করা হয়.
মাঝারি, উচ্চ এবং অতি-উচ্চ চাপের বয়লারগুলির জন্য উপাদান এবং পাইপের ব্যাস, স্বাভাবিক জল সঞ্চালনের পরিস্থিতিতে, পাইপের প্রাচীর ভালভাবে ঠান্ডা করা যেতে পারে, কার্বন ইস্পাত পাইপ নির্বাচন করা যেতে পারে।সাব ক্রিটিকাল এবং সুপার ক্রিটিক্যাল প্রেসার বয়লারের জন্য, তাপ স্থানান্তর এবং উচ্চ মাঝারি তাপমাত্রার অবনতি (বিশেষত যখন সুপার ক্রিটিক্যাল প্যারামিটারে পৌঁছে যায়) ডো-এর জন্য প্রায়ই অভ্যন্তরীণ থ্রেডেড টিউব (অভ্যন্তরে মাল্টি-হেড স্পাইরাল গ্রুভস) ব্যবহার করা প্রয়োজন। টিউবের প্রাচীর, চিত্র 2-এ দেখানো সাধারণ কাঠামো বা Cr-Mo অ্যালয় স্টিল টিউব।ঝিল্লি জল প্রাচীর জন্য, সর্বোচ্চ.পাখনার তাপমাত্রা এবং চাপও পরীক্ষা করা উচিত।প্রাকৃতিক সঞ্চালন বয়লারের ওয়াটার ওয়াল টিউবগুলির বাইরের ব্যাস সাধারণত 42-76 মিমি, সাব-ক্রিটিকাল চাপ নিয়ন্ত্রিত সঞ্চালন বয়লারগুলি 42-51 মিমি এবং একবারের মাধ্যমে বয়লারগুলি 22-42 মিমি।
ঝিল্লি জল প্রাচীর শক্তিশালী পয়েন্ট
(1) চুল্লির প্রাচীর সিল করা নিশ্চিত করুন এবং দহন চেম্বারে বাতাসের ফুটো হ্রাস করুন।
(2) দহন চেম্বারে সম্পূর্ণ জল শীতল করার উপলব্ধি তীব্র জ্বলনের অবস্থার অধীনে কোকিং প্রতিরোধ করতে উপকারী।
(3) বয়লারের স্টার্ট-আপ এবং শাটডাউনের শীতল সময় ছোট করা যেতে পারে কারণ এটির তাপ সঞ্চয় করার ক্ষমতা, দ্রুত তাপমাত্রা বৃদ্ধি এবং দহন চেম্বারে দ্রুত শীতল হওয়ার কারণে।
(4) পাইপ-লেইং ফার্নেস প্রাচীর উপযুক্ত, যা বয়লার ফ্রেমের লোডকে ব্যাপকভাবে হ্রাস করে এবং এটি সাসপেনশন এবং উত্তোলনের জন্য সুবিধাজনক।
(5) বেয়ার টিউব টাইপের সাথে তুলনা করে, টিউবের তাপ শোষণ ক্ষমতা উন্নত হয়।
(6) এটি বয়লার উপাদানগুলির প্রতি-সমাবেশের ডিগ্রি উন্নত করে, ইনস্টলেশন কাজের চাপকে সহজ করে এবং হ্রাস করে।
অতিরিক্ত
1 | ওয়াটার ওয়াল প্যানেলগুলি বর্জ্য তাপ পুনরুদ্ধারের বয়লারগুলিতে ব্যবহৃত হয়। |
2 | আমরা ওয়াটার ওয়াল প্যানেল তৈরি করি, এগুলি গ্রাহকদের অঙ্কন এবং নির্দিষ্টকরণের জন্য কার্বন ইস্পাত টিউব থেকে তৈরি করা হয়। |
3 | বাঁকানো অংশে ডিম্বাকৃতি এবং পাতলা করার জন্য বিশেষ যত্ন নেওয়া হয়, তৈরির সময়। |
4 | আমরা ওয়াটারওয়াল প্যানেলগুলির একটি ব্যাপক পরিসর তৈরি এবং সরবরাহ করছি। |
5 | আমাদের দ্বারা দেওয়া টিউবগুলি একটি দুর্দান্ত অভ্যন্তরীণ চাপ সহ্য করতে পরিচিত কারণ পাখনা উপাদানের একটি ক্রমাগত ফালা টিউবের উপর সর্পিলভাবে ক্ষত হয়। |
6 | এই টিউবগুলি অভিন্নভাবে তাপ প্রদান করে যার ফলে তাপ উৎপাদন বৃদ্ধি পায়। |
7 | বয়লারে ওয়াটার ওয়াল প্যানেলগুলির প্রধান কাজ হল উচ্চ তাপমাত্রার শিখা বা ফ্লু দ্বারা উত্পন্ন তাপ শোষণ করা এবং টিউবে বাষ্প বা গরম জল তৈরি করা, তাই চেম্বারের তাপমাত্রা হ্রাস করা। |
আবেদন
1 | এনার্জি সেভিং এনভায়রমেন্টাল প্রোটেকশন চায়না সাপ্লাইয়ার মেমব্রেন ওয়াটার ওয়াল হল CFB বয়লারের জন্য মেমব্রেন ওয়াল যা টিউব দিয়ে তৈরি করা হয় এবং এর মধ্যে ধাতুর স্ট্রিপ ছাড়াই ঢালাই করা হয়। |
2 | এই দেয়ালগুলি কয়লা দহন চেম্বারের ঘের তৈরি করে। |
3 | জল প্রাচীর টিউব এছাড়াও বাষ্পীভবন বিভাগ হিসাবে উল্লেখ করা হয়;এগুলিতে বেশিরভাগ জল তরল আকারে থাকে যা বয়লারে উঠার সাথে সাথে ধীরে ধীরে বাষ্পীভূত হয়। |
বিঃদ্রঃ
1 | যান্ত্রিক এবং তাপ স্থানান্তর প্রয়োজনীয়তা পূরণ করতে জোড় অনুপ্রবেশ নিয়ন্ত্রণ গ্রহণযোগ্য সহনশীলতা বিকৃতি নিয়ন্ত্রণ. |
2 | ওয়েল্ডিং এবং হিট ট্রিটমেন্টের পরে ওয়ার্কশপে প্যানেলগুলিকে নিয়মিত সোজা করার প্রয়োজন হয়, যে প্রশ্নের উত্তর দিতে হবে তা হল দোকানটি কি সফল সাইট ইনস্টলেশনের জন্য প্রয়োজনীয় মাত্রিক সহনশীলতা পূরণ করতে পারে? |
3 | অত্যধিক নিয়ন্ত্রণ যোগ না করে বিদ্যমান শপ হ্যান্ডলিং পদ্ধতিগুলি কি ব্যবহার করা যেতে পারে যা খরচ এবং সময়সূচী যোগ করবে। |
4 | ঢালাই প্রক্রিয়ার মাধ্যমে প্রিহিটিং এবং এর রক্ষণাবেক্ষণের গুরুত্ব অনেকগুলি হ্যান্ডলিং এবং শপ প্রসেসিং সমস্যার কারণ হতে পারে যা যথেষ্ট পরিমাণে খরচ বাড়িয়ে তুলবে। |
