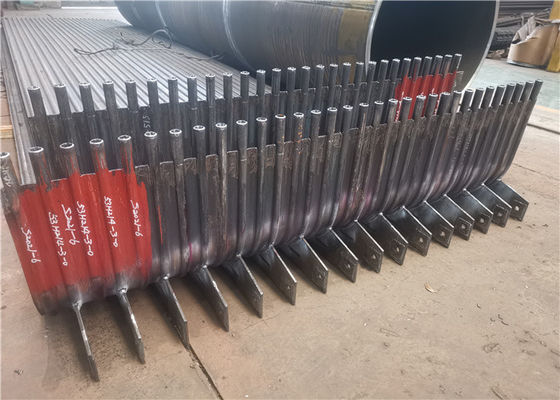

83 মিমি পাইপ লাগানো সিএফবি জল প্রাচীর প্যানেলগুলি কম এয়ার ফুটো

83 মিমি পাইপ লেয়িং সিএফবি ওয়াটার ওয়াল প্যানেল কম এয়ার লিকেজ

ভূমিকা

একটি বাষ্পীভবন গরম করার পৃষ্ঠ যা একটি বয়লার চুলার ভিতরের দেয়ালে বেশ কয়েকটি সমান্তরাল পাইপ ধারণ করে।জলের প্রাচীরের কাজ হল চুল্লিতে উচ্চ তাপমাত্রার শিখা বা ফ্লু গ্যাসের উজ্জ্বল তাপ শোষণ করা, নলটিতে বাষ্প বা গরম জল তৈরি করা এবং চুল্লির প্রাচীরের তাপমাত্রা হ্রাস করা এবং চুল্লির প্রাচীরকে রক্ষা করা।বড় ক্ষমতার বয়লারে, চুল্লিতে শিখার তাপমাত্রা খুব বেশি এবং তাপ বিকিরণের তীব্রতা খুব বড়।বয়লারের 40 ~ 50% বা তার বেশি তাপ জলের প্রাচীর দ্বারা শোষিত হয়।কয়েকটি ছোট ধারণক্ষমতার বয়লার ব্যতীত, আধুনিক জলের টিউব বয়লারগুলিতে জলের প্রাচীর হল প্রধান বাষ্পীভবন গরম করার পৃষ্ঠ।জল প্রাচীর তার গঠন অনুযায়ী হালকা টিউব টাইপ এবং ঝিল্লি ধরনের বিভক্ত করা হয়.হালকা টিউব জল প্রাচীর সাধারণ বয়লার ইস্পাত পাইপ (চিত্র 1 হালকা টিউব জল প্রাচীর) গঠিত।পাইপ বিন্যাস যত কাছাকাছি, চুল্লির প্রাচীরের সুরক্ষা প্রভাব তত ভাল।চুল্লির দেয়াল ব্যাপকভাবে হালকা অবাধ্য এবং নিরোধক উপকরণ দিয়ে তৈরি।এই উপকরণগুলি চুল্লির প্রাচীরের মধ্যে তৈরি করা যেতে পারে, বা সহজে ইনস্টলেশনের জন্য একটি নলাকার চুল্লির প্রাচীরে পরিণত হতে জল-ঠান্ডা দেওয়ালে রাখা যেতে পারে।

ঝিল্লি জল প্রাচীর

মেমব্রেন ওয়াটার ওয়াল হল একটি এয়ার-টাইট স্ট্রাকচার যাতে পাইপ এবং পাখনা থাকে। সুবিধা হল চুল্লিতে বাতাসের ফুটো কম হয়;পাইপ-লেয়িং ওয়াল, ইস্পাত কাঠামোর উপর কম লোড এবং বয়লারের কম খরচ ব্যবহার করতে পারে;সাসপেনশন স্ট্রাকচার ব্যবহার করা সহজ এবং তাপ সম্প্রসারণ সিস্টেম উন্নত করা, বড় আকারের যান্ত্রিক উৎপাদনের জন্য উপযুক্ত, উচ্চ সমাবেশের হার, কম তাপ সঞ্চয় করার ক্ষমতা এবং স্টার-আপ এবং শাটডাউন সময় ছোট করা।অসুবিধা হল যে উত্পাদন প্রক্রিয়া জটিল।ঝিল্লি জল প্রাচীর প্রায়ই বড় ক্ষমতা, উচ্চ তাপমাত্রা এবং উচ্চ চাপ বয়লার ব্যবহার করা হয়.

মাঝারি, উচ্চ এবং অতি-উচ্চ চাপের বয়লারগুলির জন্য উপাদান এবং পাইপের ব্যাস, স্বাভাবিক জল সঞ্চালনের পরিস্থিতিতে, পাইপের প্রাচীর ভালভাবে ঠান্ডা করা যেতে পারে, কার্বন ইস্পাত পাইপ নির্বাচন করা যেতে পারে।সাব ক্রিটিকাল এবং সুপার ক্রিটিক্যাল প্রেসার বয়লারের জন্য, তাপ স্থানান্তর এবং উচ্চ মাঝারি তাপমাত্রার অবনতি (বিশেষত যখন সুপার ক্রিটিক্যাল প্যারামিটারে পৌঁছে যায়) ডো-এর জন্য প্রায়ই অভ্যন্তরীণ থ্রেডেড টিউব (অভ্যন্তরে মাল্টি-হেড স্পাইরাল গ্রুভস) ব্যবহার করা প্রয়োজন। টিউবের প্রাচীর, চিত্র 2-এ দেখানো সাধারণ কাঠামো বা Cr-Mo অ্যালয় স্টিল টিউব।ঝিল্লি জল প্রাচীর জন্য, সর্বোচ্চ.পাখনার তাপমাত্রা এবং চাপও পরীক্ষা করা উচিত।প্রাকৃতিক সঞ্চালন বয়লারের ওয়াটার ওয়াল টিউবগুলির বাইরের ব্যাস সাধারণত 42-76 মিমি, সাব-ক্রিটিকাল চাপ নিয়ন্ত্রিত সঞ্চালন বয়লারগুলি 42-51 মিমি এবং একবারের মাধ্যমে বয়লারগুলি 22-42 মিমি।

ঝিল্লি জল প্রাচীর শক্তিশালী পয়েন্ট

(1) চুল্লির প্রাচীর সিল করা নিশ্চিত করুন এবং দহন চেম্বারে বাতাসের ফুটো হ্রাস করুন।

(2) দহন চেম্বারে সম্পূর্ণ জল শীতল করার উপলব্ধি তীব্র জ্বলনের অবস্থার অধীনে কোকিং প্রতিরোধ করতে উপকারী।

(3) বয়লারের স্টার্ট-আপ এবং শাটডাউনের শীতল সময় ছোট করা যেতে পারে কারণ এটির তাপ সঞ্চয় করার ক্ষমতা, দ্রুত তাপমাত্রা বৃদ্ধি এবং দহন চেম্বারে দ্রুত শীতল হওয়ার কারণে।

(4) পাইপ-লেইং ফার্নেস প্রাচীর উপযুক্ত, যা বয়লার ফ্রেমের লোডকে ব্যাপকভাবে হ্রাস করে এবং এটি সাসপেনশন এবং উত্তোলনের জন্য সুবিধাজনক।

(5) বেয়ার টিউব টাইপের সাথে তুলনা করে, টিউবের তাপ শোষণ ক্ষমতা উন্নত হয়।

(6) এটি বয়লার উপাদানগুলির প্রতি-সমাবেশের ডিগ্রি উন্নত করে, ইনস্টলেশন কাজের চাপকে সহজ করে এবং হ্রাস করে।

জল প্রাচীর উপকরণ সাধারণত কার্বন ইস্পাত তৈরি করা হয়.যখন বয়লারের চাপ 14 MPa এর উপরে থাকে, তখন খাদ ইস্পাতও আংশিকভাবে ব্যবহৃত হয়।পাইপ বাইরের ব্যাস: প্রাকৃতিক প্রচলন বয়লার সাধারণত 51 ~ 83 মিমি ব্যবহার করে;একাধিক বাধ্যতামূলক প্রচলন বয়লার এবং সরাসরি বর্তমান বয়লার সাধারণত 22 ~ 60 মিমি ব্যবহার করে।একটি DC বয়লারের জলের প্রাচীর একটি প্রাকৃতিক সঞ্চালন বয়লারের মতো অগত্যা খাড়া নয় এবং এটি অনুভূমিকভাবে বেষ্টিত বা অন্যান্য আকারেও হতে পারে।যখন প্যারামিটারগুলি বেশি থাকে, বিশেষত সরাসরি-কারেন্ট বয়লারে, চুল্লির উচ্চ তাপ লোড এলাকায় তাপ স্থানান্তর ক্ষয় রোধ করার জন্য, অভ্যন্তরীণ থ্রেডেড টিউবগুলি প্রায়শই ব্যবহার করা হয় বা টিউবের ভিতরে স্পয়লার ইনস্টল করা হয়।
