উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HD Boiler |
সাক্ষ্যদান: | ISO9001, SGS,EN, ASME, Grade A |
মডেল নম্বার: | ঝিল্লি জল প্যানেল |
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | সমুদ্রের প্যাকেজিং |
ডেলিভারি সময়: | 40 কার্যদিবস |
পরিশোধের শর্ত: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | 800ton / মাস |
আদর্শ: | প্রাচীর উপাদান, ইঞ্জিনিয়ারড মেঝে | পাদান: | ইস্পাত তার / স্টেইনলেস তারের |
---|---|---|---|
আবেদন: | ওয়াল প্যানেল | মূল বস্তু: | হার্ড পলিউরেথেন ফোম |
ব্যবহার: | বাহ্যিক / অভ্যন্তর প্রাচীর | ক্রিয়া: | প্রাচীর সজ্জা এবং তাপ নিরোধক, তাপ নিরোধক |
লক্ষণীয় করা: | ASME স্ট্যান্ডার্ড ঝিল্লি জল প্রাচীর,কার্বন ইস্পাত ঝিল্লি জল প্রাচীর,এসজিএস ঝিল্লি জল প্রাচীর |

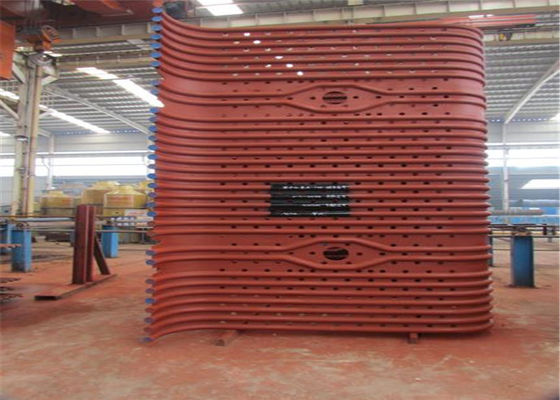

কার্বন ইস্পাত বয়লার অতিরিক্ত যন্ত্রাংশ জলের ওয়াল প্যানেল ASME স্ট্যান্ডার্ড
পণ্যের বর্ণনা
পুরো নাম "জলের প্রাচীর নল", পূর্বে "জলের প্রাচীর" নামে পরিচিত, এটি "রাইজিং নল" নামেও পরিচিত।এটি সাধারণত চুল্লি প্রাচীরের অভ্যন্তরের পৃষ্ঠে উল্লম্বভাবে স্থাপন করা হয়, যা মূলত চুল্লীতে শিখা এবং উচ্চ-তাপমাত্রার ফ্লু গ্যাস দ্বারা নির্গত আলোকিত তাপ শোষণ করতে ব্যবহৃত হয়।এটি কেবলমাত্র আধুনিক বয়লার বাষ্পীভবন হিটিং পৃষ্ঠের প্রধান ধরণ নয়, বয়লার জল সংবহন সার্কিটের মূল উপাদানও।এটিতে চুল্লি প্রাচীর শীতলকরণ এবং সুরক্ষার কাজ রয়েছে, তাই এটির নামকরণ করা হয়েছে।
জলের প্রাচীরের প্রাথমিক নকশায় উদ্দেশ্যটি গরম করা নয়, চুল্লিটি শীতল করা যাতে এটি উচ্চ তাপমাত্রার দ্বারা ক্ষতিগ্রস্থ না হয়।পরে, এটির তাপ এক্সচেঞ্জের ভাল কার্যকারিতা হওয়ায় এটি ধীরে ধীরে ড্রামকে বয়লারের প্রধান হিটিং অংশ হিসাবে প্রতিস্থাপন করে।বাষ্পীভবন হিটিং পৃষ্ঠটি বয়লার চুল্লির অভ্যন্তরের প্রাচীরের উপর স্থাপন করা হয় এবং অনেক সমান্তরাল পাইপগুলির সমন্বয়ে গঠিত হয়।জলের প্রাচীরের কাজটি হ'ল চুল্লিটিতে উচ্চ তাপমাত্রার শিখা বা ফ্লু গ্যাসের বিকিরণ তাপ শোষণ করা, নলের মধ্যে বাষ্প বা গরম জল উত্পন্ন করা, চুল্লি প্রাচীরের তাপমাত্রা হ্রাস করা এবং চুল্লি প্রাচীর রক্ষা করা।বৃহত ক্ষমতার বয়লারে চুল্লিতে শিখার তাপমাত্রা খুব বেশি এবং তাপ বিকিরণের তীব্রতা খুব বড়।40-50% বা তার বেশি বয়লারে তাপ পানির প্রাচীর দ্বারা শোষিত হয়।কয়েকটি ছোট ক্ষমতার বয়লার বাদে জলের প্রাচীর হ'ল আধুনিক জলের নল বয়লারগুলির প্রধান বাষ্পীভবন হিটিং পৃষ্ঠ।
পরিচয় করিয়ে দিন
পিনের সাথে জলের প্রাচীর প্যানেলগুলি সাধারণত চুল্লি প্রাচীরের অভ্যন্তরের প্রাচীরের উপর উলম্বভাবে স্থাপন করা হয়, এটি মূলত চুল্লীতে শিখা এবং উচ্চ-তাপমাত্রার ফ্লু গ্যাস দ্বারা নির্গত আলোকিত তাপ শোষণ করতে ব্যবহৃত হয় t এটি হ'ল বাষ্পীভবনীয় গরম করার পৃষ্ঠের প্রধান ধরণ সমস্ত ধরণের আধুনিক বয়লার এবং বয়লার জল সঞ্চালনের লুপের মূল উপাদান। কারণ চুল্লি প্রাচীরের শীতলকরণ এবং সুরক্ষা উভয়ের কারণ, নাম।
জলের প্রাচীরটি প্রথমে গরম না হওয়ার জন্য তৈরি করা হয়েছিল, তবে উচ্চ তাপমাত্রার ক্ষতি থেকে চুল্লিটি শীতল করার জন্য ater আরও ভাল তাপ এক্সচেঞ্জের কারণে, এটি ধীরে ধীরে স্ট্রোল ড্রামকে বয়লারের প্রধান উত্তাপের অংশ হিসাবে প্রতিস্থাপন করেছিল।
বাষ্পীভবনীয় হিটিং পৃষ্ঠটি যা বয়লার চেম্বারের অভ্যন্তরের প্রাচীরের উপর স্থাপন করা হয় এবং বহু সমান্তরাল পাইপ সমন্বিত থাকে water জলের প্রাচীরের কাজটি হ'ল চুল্লি চেম্বারে উচ্চ তাপমাত্রার শিখা বা ফ্লু গ্যাসের উজ্জ্বল তাপ শোষণ করা, বাষ্প বা গরম জল উত্পন্ন করা to পাইপে, এবং চুল্লি প্রাচীর রক্ষার জন্য চুল্লি প্রাচীরের তাপমাত্রা হ্রাস করুন a একটি বড় ক্ষমতার বয়লারে, চুল্লীতে শিখার তাপমাত্রা খুব বেশি, তাপ বিকিরণের তীব্রতা খুব বড় ort বয়লারের তাপটি পানির প্রাচীর দ্বারা শোষিত হয় a কয়েকটি ছোট ক্ষমতার বয়লার বাদে আধুনিক জলের নল বয়লারগুলি জলীয় শীতল প্রাচীরকে বাষ্পীভবনের প্রধান উত্তাপ পৃষ্ঠ হিসাবে গ্রহণ করে।
কাঠামোর ধরণ অনুসারে, এখানে তিনটি প্রকারের হালকা নল প্রকার, ঝিল্লির ধরণ এবং কাঁটা নলের প্রকার রয়েছে opt অপটিকাল টিউবটির জলের প্রাচীরটি বিজোড় ইস্পাত টিউবগুলির একটি সম্পূর্ণ সারি দ্বারা গঠিত যা সাধারণ কাঠামোযুক্ত emb প্রাচীর জলের প্রাচীরের পাখিগুলি একে অপরকে একসাথে ldালাই ভাল টিউব স্পট ঘূর্ণিত হয়, যাতে একটি সিলযুক্ত সম্মিলিত উত্তাপের পৃষ্ঠ হয়ে ওঠে, না কেবল চুল্লিটির বায়ু নিবিড়তা উন্নত করতে পারে, বায়ু ফুটো কমাতে পারে না, তবে চুল্লি প্রাচীরকে আরও সুরক্ষা দিতে পারে , যাতে চুল্লি প্রাচীর ওজন হ্রাস, কাঠামোর সরলীকরণ; কাঁটা নল জলের প্রাচীর জলের প্রাচীর পাইপের মধ্যে দীর্ঘ 20 ~ 25 মিমি, 6 ~ 12 মিমি পিনের ব্যাসের ওয়েল্ডিং রয়েছে এবং তারপরে ক্রোম আকরিক অবাধ্য প্লাস্টিক প্রয়োগ করুন, হ্রাস করার জন্য তাপ শোষণের অংশের জলের প্রাচীরটি, জ্বলন আগুনের তাপমাত্রা উন্নত করে, জ্বালানী আগুনের জন্য উপযুক্ত বিশেষত কঠিন অনুষ্ঠানগুলি বা কিছু তরল স্ল্যাগ ফার্নেসের জন্য উপযুক্ত Press জায়গাটি সাজানোর জন্য চাপুন, ধরণের প্রাচীর যুক্ত করুন এবং ডাবের মাঝে শুয়ে থাকুনএলএল টাইপ (যথা ডাবল পার্শ্ব হিটিং) জল শীতল প্রাচীর দুটি ধরণের former পূর্ববর্তীটি বেশিরভাগ চুল্লি প্রাচীরের অভ্যন্তরীণ প্রাচীরের মধ্যে এম্বেড থাকে এবং একদিকে তাপ শোষণ করে lat পরে বেশিরভাগটি বৃহত বয়লার চুল্লির মাঝখানে ইনস্টল থাকে, পুরোটি চুল্লি দুটি স্বতন্ত্র অংশে পৃথক করা হয়, উভয় পক্ষেই গরম করা হয়।
প্যারামিটার
নাম | ঝিল্লি জল প্যানেল |
উপাদান | কার্বন ইস্পাত, খাদ, স্টেইনলেস স্টিল |
টিউব আকার | Φ38 - 76 মিমি, বা প্রয়োজন হিসাবে |
স্ট্যান্ডার্ড | আইএসও, এএসএমই |
মডেল | স্তব্ধ |
প্রয়োগ | বয়লার দহন চেম্বারের চারপাশে স্থাপনযোগ্য |
বৈশিষ্ট্য
1. প্রয়োগ উপকরণ তথ্য সহ শক্তি গণনা রিপোর্ট;
2. ইস্পাত প্লেট, নল এবং ldালাই রডের 100% এনডিটি (অ-ধ্বংসাত্মক পরিদর্শন) রিপোর্ট;
3. 100% এক্স-রে পরিদর্শন প্রতিবেদন (ওয়েল্ডিং সিউন): পুরো বয়লারের গুণমান নিশ্চিত করতে;
৪. হাইড্রোলিক পরীক্ষার রিপোর্ট: মানক চাপ এবং সাফেটকে নিশ্চিত করুন
অ্যাডভান্টেজ
1. চুল্লি প্রাচীর সিলিং পুনরুদ্ধার এবং জ্বলন চেম্বারে বায়ু ফুটো কমাতে।
2. জ্বলন চেম্বারে সম্পূর্ণ জল কুলিং পুনরুদ্ধার করুন, যা তীব্র জ্বলনের শর্তে কোকিং প্রতিরোধের পক্ষে উপযুক্ত।
3. নিম্ন তাপ স্টোরেজ ক্ষমতা, জ্বলন চেম্বারের দ্রুত উত্তাপ এবং শীতলকরণ, যা বয়লার শুরু হওয়ার এবং থামার শীতকালকে ছোট করে তুলতে পারে।
4. এটি টিউব-রাখার চুল্লি প্রাচীর ব্যবহারের জন্য উপযুক্ত, যা বয়লার ফ্রেমের লোডকে হ্রাস করে এবং সাসপেনশনকে সহজতর করে।
5.com হালকা পাইপের সাথে সজ্জিত, পাইপের তাপ শোষণের ক্ষমতাটি উন্নত হয়।
Bo. বয়লার উপাদানগুলির পূর্ব-সমাবেশ ডিগ্রি উন্নত করুন, ইনস্টলেশন কাজের চাপকে সহজ করুন এবং হ্রাস করুন।
কোম্পানি পরিচিতি
1985 সালে প্রতিষ্ঠিত, ঝাংজিগিয়াগ হুয়া ডং বয়লার কোং, লিমিটেড (এইচডি বয়লার হিসাবে বাণিজ্য), বিদ্যুৎ কেন্দ্র উত্পাদন করে;শিল্প;বর্জ্য তাপ;বর্জ্য জ্বলন;জৈববস্তু;জৈব তাপ বাহক এবং বৈদ্যুতিক বাষ্প বয়লার।হিটিং পৃষ্ঠগুলির বিস্তৃত পরিসরের সাথে মিলিত এইচডি বয়লার বাজারে বয়লার ডিজাইন, বানোয়াট, ইনস্টলেশন, রক্ষণাবেক্ষণ এবং বয়লার চাপ অংশগুলির প্রতিস্থাপন সহ একটি অনন্য পরিষেবা নিয়ে আসে।
