উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HD BOILER |
সাক্ষ্যদান: | ISO9001 , SGS , TUV , ASME , EN |
মডেল নম্বার: | জলের ওয়াল প্যানেল |
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | সমুদ্রোপযোগী প্যাকিং |
ডেলিভারি সময়: | 50 দিন |
পরিশোধের শর্ত: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | 500 টন / মাস |
পাদান: | কার্বন ইস্পাত, খাদ, স্টেইনলেস স্টিল | পৃষ্ঠের চিকিত্সা: | আঁকা |
---|---|---|---|
এইচএস কোড: | 3215960855 | প্যাকেজিং: | আয়রন ফ্রেম প্যাকিং |
সহজলভ্য: | শক্তি সঞ্চয় | মোড়ক: | আয়রন ফ্রেম প্যাকেজ |
শর্ত: | নতুন | সবিস্তার বিবরণী: | কাস্টমাইজড |
লক্ষণীয় করা: | বয়লার জল প্রাচীর প্যানেল,বয়লার জল প্রাচীর টিউব |

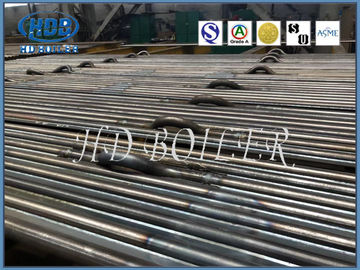

তাপ পুনরুদ্ধার বয়লার অতিরিক্ত যন্ত্রাংশ জলের ওয়াল টিউব স্টেইনলেস স্টিল / মিশ্র ইস্পাত, এএসএমই স্ট্যান্ডার্ড, উচ্চ দক্ষতা
পণ্যের বর্ণনা
"জলের প্রাচীর পাইপ" এর পুরো নাম, "জলের প্রাচীর" এর পুরাতন নাম, "রাইজিং পাইপ" নামেও পরিচিত the। চুল্লি প্রাচীরের অভ্যন্তরীণ প্রাচীরের উপর উল্লম্বভাবে স্থাপন করা, এটি প্রধানত দ্বারা নির্গত আলোকিত তাপ শোষণ করতে ব্যবহৃত হয় চুল্লীতে শিখা এবং উচ্চ-তাপমাত্রার ফ্লু গ্যাস। এটি সমস্ত ধরণের আধুনিক বয়লারগুলির বাষ্পীভবনীয় হিটিং পৃষ্ঠের প্রধান ধরণ এবং বয়লার জল সঞ্চালনের লুপের মূল উপাদান B উভয় কারণেই চুল্লি প্রাচীরের শীতলকরণ এবং সুরক্ষা, তাই নাম ।
জলের প্রাচীরটি প্রথমে গরম না হওয়ার জন্য তৈরি করা হয়েছিল, তবে উচ্চ তাপমাত্রার ক্ষতি থেকে চুল্লিটি শীতল করার জন্য ater আরও ভাল তাপ এক্সচেঞ্জের কারণে, এটি ধীরে ধীরে স্ট্রোল ড্রামকে বয়লারের প্রধান উত্তাপের অংশ হিসাবে প্রতিস্থাপন করেছিল।
প্রকার
কাঠামোর ধরণ অনুসারে মূলত তিন প্রকার রয়েছে: হালকা পাইপের ধরণ, ছায়াছবির ধরণের এবং কাঁটাত পাইপ প্রকার the অপটিকাল টিউবের জল কুলিং দেয়ালটি সহজ কাঠামো সহ বিজোড় ইস্পাত নলগুলির একটি সম্পূর্ণ সারি দিয়ে গঠিত emb একসাথে স্পট withালাই সঙ্গে ভাল জলের শীতল প্রাচীর ফিন টিউব অনেকটা হয়, যাতে একটি সিলযুক্ত মিশ্রণ গরম পৃষ্ঠ হতে, না শুধুমাত্র চুল্লি চেম্বারের বায়ু দৃness়তা উন্নত করতে পারে, বায়ু ফুটো কমাতে পারে, তবে ভাল চুল্লি প্রাচীর রক্ষা করতে পারে , যাতে চুল্লি প্রাচীরের ওজন হ্রাস পায়, কাঠামোটি সরল করা হয়েছে; কাঁটা নল জলের কুলিং প্রাচীরটি জল শীতল প্রাচীরের পাইপে অনেক দীর্ঘ 20 ~ 25 মিমি, ব্যাস 6 ~ 12 মিমি পিনে ঝালাই করা হয় এবং তারপরে ক্রোম আকরিক অবাধ্য প্লাস্টিকের সাথে প্রলেপ দেওয়া হয় , এই অংশটি জল শীতল প্রাচীরের তাপ শোষণকে হ্রাস করার জন্য, জ্বলন আগুনের তাপমাত্রা উন্নত করুন, জ্বালানী আগুনের জন্য বিশেষত কঠিন অনুষ্ঠানগুলি বা কিছু তরল স্ল্যাগ ফার্নেসের জন্য উপযুক্ত Pressঅ্যাভ প্রাচীরের ধরণ এবং দেয়ালের ধরণের মধ্যে থাকা (যথা ডাবল মুখ উত্তপ্ত হয়) জল শীতল প্রাচীর দুটি ধরণের former পূর্ববর্তীটি বেশিরভাগ চুল্লি প্রাচীরের অভ্যন্তরীণ প্রাচীরের মধ্যে এম্বেড থাকে যা একদিকে তাপ শোষণ করে। পরে বেশিরভাগটি মাঝখানে ইনস্টল থাকে is বৃহত বয়লার চুল্লি এর, পুরো চুল্লি দুটি পৃথক অংশে বিভক্ত করা হয়, ডাবল-পার্শ্ব গরম করা।
স্পেসিফিকেশন
নাম | ঝিল্লি জল প্যানেল |
উপাদান | কার্বন ইস্পাত, খাদ, স্টেইনলেস স্টিল |
টিউব আকার | Φ38 - 76 মিমি, কাস্টমাইজ করুন |
স্ট্যান্ডার্ড | আইএসও, এএসএমই |
মডেল | স্তব্ধ |
প্রয়োগ | বয়লার দহন চেম্বারের চারপাশে স্থাপনযোগ্য |
কার্যাদি
1. জল শীতল প্রাচীর হ'ল জ্বালানী চেম্বার শিখা দ্বারা শোষিত উচ্চ-তাপমাত্রার উজ্জ্বল তাপ, যা পানির শীতল প্রাচীরে প্রবেশকারী জলকে স্যাচুরেটেড বাষ্পে পরিণত করে।
2. চুল্লি প্রাচীর রক্ষা করুন।জ্বলন কক্ষটি চুল্লি প্রাচীর থেকে পৃথক করার জন্য এবং চুল্লি প্রাচীরটি জ্বলতে দেওয়া রোধ করতে চারদিকে জল শীতল প্রাচীর স্থাপন করা হয়েছে।
3. সহজ ইনস্টলেশন জন্য চুল্লি প্রাচীর কাঠামো সরল করুন, এবং বয়লার বিরোধী-ঘর্ষণ এবং বিস্ফোরণ-প্রমাণ নেটওয়ার্কে মনোযোগ দিন।
৪. জল-শীতল প্রাচীরের নলটি বিকিরণ তাপকে ভালভাবে শুষে নিতে পারে, এবং এর বাষ্পীয়তার তীব্রতা সংশ্লেষ নল বান্ডেলের চেয়ে 4 গুণ বেশি হয়।চুল্লিটিতে জল-শীতল প্রাচীরের নলটি যথাযথভাবে বৃদ্ধি করা প্রবাহ এবং উত্তাপের পৃষ্ঠের সংখ্যা হ্রাস করবে।
জল-শীতলকরণের পর্দাটি প্রাথমিক আলোর পাইপ জল-কুলিং প্রাচীরের পার্থক্য করতে ব্যবহৃত হয়, প্রারম্ভিক বয়লারের জল-কুলিং দেয়ালটি চুল্লিটির চারপাশে একটি পাইপ উল্লম্ব এবং জল-কুলিং দেয়ালটি ঘন চুল্লি প্রাচীর দ্বারা বেষ্টিত থাকে।বর্তমান বয়লার জল-শীতল প্রাচীর পাইপের উভয় পক্ষের পাখনা রয়েছে এবং দুটি সংলগ্ন পাইপের পাখনা এক সাথে সংযুক্ত হয়ে জল-শীতলকরণের পর্দা তৈরি করে, যা চুল্লিটির চারপাশে বিতরণ করা হয়।
সুবিধাদি
1. চুল্লি প্রাচীর সিলিং নিশ্চিত করুন এবং দহন চেম্বারে বায়ু ফুটো হ্রাস করুন।
২. জ্বলন কক্ষের সম্পূর্ণ জল শীতলকরণ পুনরুদ্ধার করুন, যা তীব্র জ্বলনের ক্ষেত্রে কোক গঠন রোধে সহায়ক।
3. তাপ স্টোরেজের ক্ষুদ্র ক্ষমতা, দহন চেম্বারের দ্রুত গরম করা এবং দ্রুত শীতলকরণ, বয়লার শুরু এবং থামার শীতকালীন সময়কে সংক্ষিপ্ত করতে পারে।
4. পাইপ চুল্লি প্রাচীর ব্যবহার করা উপযুক্ত, যা বয়লার ফ্রেমের লোডকে হ্রাস করে এবং স্থগিতাদেশের জন্য সুবিধাজনক।
৫. অপটিক্যাল টিউবটির সাথে তুলনা করলে নলের তাপ শোষণের ক্ষমতা উন্নত হয়।
6. বয়লার উপাদানগুলির প্রাক-সংমিশ্রণ ডিগ্রিটি উন্নত করা হয়, যা সুবিধাজনক এবং ইনস্টলেশন কাজের চাপ হ্রাস করে।
মান নিয়ন্ত্রণ
1. 200,000 বর্গ মিটার এর উত্পাদন ক্ষেত্র
2. 150 ইঞ্জিনিয়ার
3. 600 কোডেড ওয়েল্ডার
60. en০ লাইসেন্সপ্রাপ্ত পরিদর্শক (এনডিটি লেভেল-তৃতীয় প্রশিক্ষক)
5. ডিজাইন এবং উত্পাদন বয়লার জন্য ক্লাস-এ লাইসেন্স
6. আইএসও 9001: 2008 মানের সিস্টেম
Power. পাওয়ার বয়লারগুলির ASME শংসাপত্র
৮. এএসএমই 'এস', 'ইউ' এবং এনবি স্ট্যাম্পের অনুমোদন
কর্মশালা
