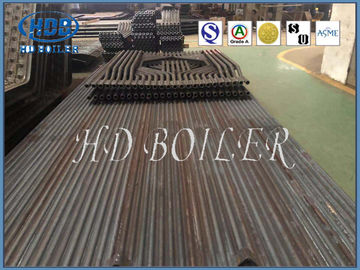

তাপ স্থানান্তর স্টুডড ওয়াটার ওয়াল প্যানেলগুলি ইন্ডাস্ট্রিটাল / পাওয়ার স্টেশন প্ল্যান্ট ব্যবহার করে

হিট ট্রান্সফার স্টুডেড ওয়াটার ওয়াল প্যানেল ইন্ডাস্ট্রিয়াল / পাওয়ার স্টেশন প্লান্ট ব্যবহার করে


পণ্য পরিচিতি

কাঁটাযুক্ত জলের প্রাচীর প্যানেলগুলি কাঁটাযুক্ত টিউব টাইপ ওয়াটার ওয়াল নামেও পরিচিত। এটি নির্দিষ্ট দৈর্ঘ্যের বৃত্তাকার ইস্পাত যা প্রয়োজন অনুসারে মসৃণ পাইপের পৃষ্ঠের উপর ঢালাই করা হয়, জল শীতল করা প্রাচীর অগ্নিরোধী আবরণের উপর দৃঢ়ভাবে রাখতে সক্ষম হওয়ার জন্য পিন ব্যবহার করুন। দহন বেল্ট, তরল স্রাব স্ল্যাগ ফার্নেস স্ল্যাগ পুল এবং গলনা স্ল্যাগ বিভাগ, এবং সাইক্লোন ফার্নেস সাইক্লোন ব্যারেল রক্ষা করুন। ভিতরের থ্রেডেড পাইপের জল শীতলকারী প্রাচীর হল একটি পাইপ যা পাইপের ভিতরের দেয়ালে একক বা একাধিক সর্পিল খাঁজ কাটা হয়। অভ্যন্তরীণ থ্রেডেড পাইপ উচ্চ তাপ লোড এলাকায় বা জল প্রাচীর পাইপ বিভাগে ব্যবহার করা হয় উচ্চ বাষ্পীভবন হার সহ dc বয়লারের জন্য প্রাকৃতিক প্রচলন বয়লারের চুল্লি এবং সাবক্রিটিকাল প্যারামিটার বাধ্যতামূলক প্রচলন বয়লার। যখন কাজের মাধ্যম ভিতরের থ্রেডেড পাইপে প্রবাহিত হয়, তখন শক্তিশালী ব্যাঘাত ঘটে, যা পাইপের দেয়ালে সোডা মিশ্রণে পানির চাপ সৃষ্টি করে এবং দেয়ালের পৃষ্ঠ থেকে বুদবুদকে পানির মাধ্যমে দূরে নিয়ে যেতে বাধ্য করে, ফলে বাঁধ তৈরি হয়বাষ্প ফিল্ম গঠন বার্ধক্য, ফুটন্ত তাপ স্থানান্তর অবনতি প্রতিরোধ, এবং জল-ঠান্ডা প্রাচীর পাইপ প্রাচীর তাপমাত্রা হ্রাস.

ডাবল-সাইড এক্সপোজার ওয়াটার ওয়াল বলতে ফার্নেস চেম্বারের স্পেসে চুল্লির উচ্চতা বরাবর সাজানো জলের প্রাচীরকে বোঝায় যা উভয় দিকের উজ্জ্বল তাপ শোষণ করে। বড় ধারণক্ষমতার বয়লারগুলিতে ব্যবহৃত হয়। পানির দেয়াল সামগ্রী সাধারণত কার্বন ইস্পাত। 14-এর উপরে বয়লারের চাপের অংশ। mpa এছাড়াও খাদ ইস্পাত দিয়ে তৈরি। পাইপের ব্যাস: প্রাকৃতিক সঞ্চালন বয়লার সাধারণত 51 ~ 83 মিমি ব্যবহৃত হয়; একাধিক বাধ্যতামূলক সঞ্চালন বয়লার এবং ডিসি বয়লার সাধারণত 22 ~ 60 মিমি ব্যবহার করা হয়। একটি dc বয়লারের জলের প্রাচীর অগত্যা উল্লম্ব নয় প্রাকৃতিক সঞ্চালন বয়লার, তবে অনুভূমিকভাবে বেষ্টিত বা অন্যান্য আকারেও হতে পারে। যখন পরামিতিগুলি বেশি থাকে, বিশেষ করে ডিসি বয়লারে, চুল্লির উচ্চ তাপ লোড এলাকায় তাপ স্থানান্তর ক্ষয় রোধ করার জন্য, অভ্যন্তরীণ থ্রেডেড পাইপ বা স্পয়লার প্রায়শই পাইপে ব্যবহৃত হয়।

সুবিধাদি

(l) চুল্লির প্রাচীর সিল করা নিশ্চিত করুন এবং দহন চেম্বারে বাতাসের ফুটো হ্রাস করুন।

(2) দহন চেম্বারে সম্পূর্ণ জলের শীতলতা উপলব্ধি করুন, যা তীব্র দহনের অবস্থার অধীনে কোকিং প্রতিরোধ করতে সহায়ক।

(3) কম তাপ সঞ্চয় করার ক্ষমতা, দহন চেম্বারের দ্রুত উত্তাপ এবং শীতলকরণ, যা বয়লারের শুরু এবং বন্ধ করার সময়কে ছোট করতে পারে।

(4) এটি টিউব-লেয়িং ফার্নেস প্রাচীর ব্যবহার করার জন্য উপযুক্ত, যা বয়লার ফ্রেমের লোডকে ব্যাপকভাবে হ্রাস করে এবং সাসপেনশনকে সহজ করে।

(5) হালকা পাইপের সাথে তুলনা করলে, পাইপের তাপ শোষণ ক্ষমতা উন্নত হয়।

(6) বয়লার উপাদানগুলির প্রাক-সমাবেশের ডিগ্রি উন্নত করুন, ইনস্টলেশন কাজের চাপ সহজতর করুন এবং হ্রাস করুন।


বিস্তারিত



বৈশিষ্ট্য

1. প্রয়োগকৃত উপকরণ তথ্য সহ শক্তি গণনা রিপোর্ট;
2. স্টিল প্লেট, টিউব এবং ওয়েল্ডিং রডের 100% NDT (নন-ডিস্ট্রাকটিভ ইন্সপেকশন) রিপোর্ট;
3. 100% এক্স-রে পরিদর্শন রিপোর্ট (ওয়েল্ডিং সীম): পুরো বয়লারের গুণমান নিশ্চিত করতে;
4. হাইড্রোলিক পরীক্ষার রিপোর্ট: স্ট্যান্ডার্ড কাজের চাপ এবং নিরাপদ নিশ্চিত করুন


পরিদর্শন

1. প্রয়োগকৃত উপকরণ তথ্য সহ শক্তি গণনা রিপোর্ট;
2. স্টিল প্লেট, টিউব এবং ওয়েল্ডিং রডের 100% NDT (নন-ডিস্ট্রাকটিভ ইন্সপেকশন) রিপোর্ট;
3. 100% এক্স-রে পরিদর্শন রিপোর্ট (ওয়েল্ডিং সীম): পুরো বয়লারের গুণমান নিশ্চিত করতে;
4. হাইড্রোলিক পরীক্ষার রিপোর্ট: স্ট্যান্ডার্ড কাজের চাপ এবং নিরাপদ নিশ্চিত করুন
