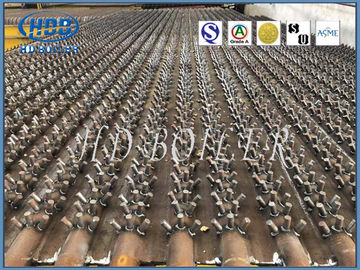

পিন ইন্ডাস্ট্রিয়াল / পাওয়ার স্টেশন প্ল্যান্ট ব্যবহার করে হিট এক্সচেঞ্জের অংশগুলি বয়লার পানির ওয়াল

হিট এক্সচেঞ্জ বয়লার পার্ট পিন-টাইপ ওয়াটার ওয়াল প্যানেল, ইন্ডাস্ট্রিয়াল/পাওয়ার স্টেশন প্ল্যান্ট ব্যবহার করে



পণ্য পরিচিতি

জলের প্রাচীর প্যানেলগুলি সাধারণত চুল্লির প্রাচীরের ভিতরের পৃষ্ঠে উল্লম্বভাবে স্থাপন করা হয়, এটি প্রধানত চুল্লিতে শিখা এবং উচ্চ-তাপমাত্রার ফ্লু গ্যাস থেকে উজ্জ্বল তাপ শোষণ করতে ব্যবহৃত হয়।এটি আধুনিক বয়লারের প্রধান ধরণের বাষ্পীভূত গরম করার পৃষ্ঠ এবং বয়লারের জল সঞ্চালনের লুপের মৌলিক অংশ।ঠান্ডা এবং প্রতিরক্ষামূলক চুল্লি প্রাচীর ভূমিকা উভয় কারণে, তাই নাম.
জল-শীতল দেয়ালগুলি মূলত গরম করার জন্য নয়, চুল্লিকে ঠান্ডা করার জন্য ডিজাইন করা হয়েছিল যাতে উচ্চ তাপমাত্রায় এটি ক্ষতিগ্রস্ত না হয়।পরবর্তীতে, এর ভাল তাপ বিনিময় ফাংশনের ফলস্বরূপ, ধীরে ধীরে বয়লারের প্রধান গরম করার অংশে পরিণত হতে ড্রামটি প্রতিস্থাপিত হয়।
অনেকগুলি সমান্তরাল পাইপের সমন্বয়ে একটি বাষ্পীভূত গরম করার পৃষ্ঠটি বয়লার ফার্নেসের ভিতরের দেয়ালে সাজানো থাকে।জলের প্রাচীরের ভূমিকা হল চুল্লিতে উচ্চ তাপমাত্রার শিখা বা ফ্লু গ্যাসের উজ্জ্বল তাপ শোষণ করা, পাইপে বাষ্প বা গরম জল তৈরি করা, চুল্লির প্রাচীরের তাপমাত্রা কমানো এবং চুল্লির প্রাচীর রক্ষা করা।বৃহৎ ক্ষমতার বয়লারে, শিখার তাপমাত্রা খুব বেশি এবং তাপীয় বিকিরণের তীব্রতা খুব বেশি।বয়লারে পানির প্রাচীর দ্বারা শোষিত তাপের 40 থেকে 50 শতাংশ বা তার বেশি থাকে।কয়েকটি ছোট ধারণক্ষমতার বয়লার বাদে, আধুনিক জলের টিউব বয়লারগুলি জল শীতলকারী দেয়ালগুলিকে প্রধান বাষ্পীভূত গরম করার পৃষ্ঠ হিসাবে ব্যবহার করে।


পণ্যের বর্ণনা

পিন-টাইপ ওয়াটার ওয়াল ওও পিয়ার্সিং টিউব ওয়াটার ওয়াল নামে পরিচিত। এটি একটি নির্দিষ্ট দৈর্ঘ্যের বৃত্তাকার ইস্পাত ঢালাই হালকা পাইপের পৃষ্ঠের প্রয়োজনীয়তা অনুসারে, পিনের ব্যবহার দৃঢ়ভাবে জল-ঠান্ডা দেয়ালে হতে পারে। অগ্নি-প্রতিরোধী আবরণ, ব্যাকফায়ার জোন গঠনের জন্য, তরল স্ল্যাগ পুল এবং স্ল্যাগ স্লাগ বিভাগ, পাশাপাশি সাইক্লোন ফার্নেস টিউব। অভ্যন্তরীণ স্ক্রু পাইপের জলের প্রাচীর হল একটি পাইপ যার ভিতরের দেয়ালে একটি একক মাথা বা একাধিক হেলিকাল খাঁজ রয়েছে। পাইপের। অভ্যন্তরীণ থ্রেডেড পাইপ প্রাকৃতিক সঞ্চালন বয়লারের উচ্চ তাপ লোড অঞ্চলে বা প্রাকৃতিক প্রচলন বয়লারে উচ্চ বাষ্পীভবন হার সহ জল-ঠান্ডা প্রাচীর পাইপ বিভাগে ব্যবহৃত হয়। যখন ওয়ার্কপিসের ভিতরের স্ক্রু পাইপে প্রবাহ ঘটে, তখন শক্তিশালী বিঘ্ন ঘটবে, সোডা জলের মিশ্রণে পাইপের দেয়ালে জলের চাপ সৃষ্টি করবে এবং বুদবুদটিকে প্রাচীরের পৃষ্ঠ থেকে দূরে সরে যেতে বাধ্য করবে এবং জলের দ্বারা দূরে নিয়ে যাবে, এইভাবে বাষ্প ফিল্ম গঠনের ক্ষতি করবে, ক্ষয় রোধ করবেফুটন্ত তাপ স্থানান্তর এবং জল শীতল পাইপ প্রাচীর তাপমাত্রা হ্রাস.

ডাবল এক্সপোজার ওয়াটার ওয়াল বলতে চুল্লির উচ্চতা বরাবর সাজানো একটি পানির প্রাচীরকে বোঝায়, যা উভয় পাশের বিকিরণ তাপ শোষণ করতে পারে। এটি বড় ক্ষমতার বয়লারে ব্যবহৃত হয়। পানির দেয়ালের উপাদান সাধারণত কার্বন ইস্পাত হয়। বয়লারের চাপ 14 এমপিএর উপরে এছাড়াও আংশিকভাবে খাদ ইস্পাত দিয়ে তৈরি। পাইপ বাইরের ব্যাস: প্রাকৃতিক সঞ্চালন বয়লার সাধারণত 51 ~ 83 মিমি ব্যবহৃত হয়; একাধিক বাধ্যতামূলক সঞ্চালন বয়লার এবং ডিসি বয়লার সাধারণত 22 থেকে 60 মিমি ব্যবহার করে। একটি সরাসরি বর্তমান বয়লারের জল-ঠান্ডা দেয়ালগুলি উল্লম্ব হয় না। প্রাকৃতিক সঞ্চালন বয়লারের মতো একইভাবে, তবে অনুভূমিকভাবে ক্ষত বা অন্যান্য আকারেও হতে পারে। যখন পরামিতিগুলি বেশি হয়, বিশেষ করে একবার-থ্রু বয়লারে, অভ্যন্তরীণ থ্রেডেড পাইপ বা স্পয়লার প্রায়ই তাপ স্থানান্তর ক্ষয় রোধ করতে ব্যবহৃত হয়। চুল্লির উচ্চ-তাপ লোড এলাকা


সুবিধাদি

(l) চুল্লির প্রাচীর সিল করা নিশ্চিত করুন এবং দহন চেম্বারে বাতাসের ফুটো হ্রাস করুন।

(2) দহন চেম্বারে সম্পূর্ণ জলের শীতলতা উপলব্ধি করুন, যা তীব্র দহনের অবস্থার অধীনে কোকিং প্রতিরোধ করতে সহায়ক।

(3) কম তাপ সঞ্চয় করার ক্ষমতা, দহন চেম্বারের দ্রুত উত্তাপ এবং শীতলকরণ, যা বয়লারের শুরু এবং বন্ধ করার সময়কে ছোট করতে পারে।

(4) এটি টিউব-লেয়িং ফার্নেস প্রাচীর ব্যবহার করার জন্য উপযুক্ত, যা বয়লার ফ্রেমের লোডকে ব্যাপকভাবে হ্রাস করে এবং সাসপেনশনকে সহজ করে।

(5) হালকা পাইপের সাথে তুলনা করলে, পাইপের তাপ শোষণ ক্ষমতা উন্নত হয়।

(6) বয়লার উপাদানগুলির প্রাক-সমাবেশের ডিগ্রি উন্নত করুন, ইনস্টলেশন কাজের চাপ সহজতর করুন এবং হ্রাস করুন।


প্যারামিটার




বৈশিষ্ট্য

1. প্রয়োগকৃত উপকরণ তথ্য সহ শক্তি গণনা রিপোর্ট;
2. স্টিল প্লেট, টিউব এবং ওয়েল্ডিং রডের 100% NDT (নন-ডিস্ট্রাকটিভ ইন্সপেকশন) রিপোর্ট;
3. 100% এক্স-রে পরিদর্শন রিপোর্ট (ওয়েল্ডিং সীম): পুরো বয়লারের গুণমান নিশ্চিত করতে;
4. হাইড্রোলিক পরীক্ষার রিপোর্ট: স্ট্যান্ডার্ড কাজের চাপ এবং নিরাপদ নিশ্চিত করুন


পরিদর্শন

1. প্রয়োগকৃত উপকরণ তথ্য সহ শক্তি গণনা রিপোর্ট;
2. স্টিল প্লেট, টিউব এবং ওয়েল্ডিং রডের 100% NDT (নন-ডিস্ট্রাকটিভ ইন্সপেকশন) রিপোর্ট;
3. 100% এক্স-রে পরিদর্শন রিপোর্ট (ওয়েল্ডিং সীম): পুরো বয়লারের গুণমান নিশ্চিত করতে;
4. হাইড্রোলিক পরীক্ষার রিপোর্ট: স্ট্যান্ডার্ড কাজের চাপ এবং নিরাপদ নিশ্চিত করুন

কর্মশালা
