উচ্চ দক্ষতা তাপ পুনরুদ্ধার বয়লার অতিরিক্ত যন্ত্রাংশ জলের ওয়াল টিউবস অ্যালো স্টিল
পণ্যের বিবরণ
| উপাদান: | কার্বন ইস্পাত, খাদ, স্টেইনলেস স্টীল | পৃষ্ঠ চিকিত্সা: | আঁকা |
|---|---|---|---|
| এইচএস কোড: | 3215960855 | প্যাকেজিং: | লোহা ফ্রেম প্যাকিং |
| পাওয়া যায়: | শক্তি সঞ্চয় | মোড়ক: | আয়রন ফ্রেম প্যাকেজ |
| অবস্থা: | নতুন | স্পেসিফিকেশন: | কাস্টমাইজড |
| বিশেষভাবে তুলে ধরা |
বয়লার জল প্রাচীর প্যানেল,বয়লার জল প্রাচীর টিউব |
||
পণ্যের বর্ণনা

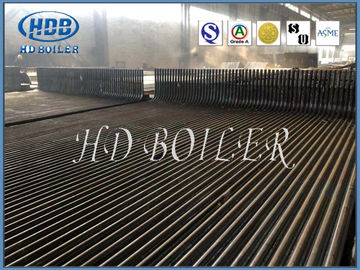

উচ্চ দক্ষতা তাপ পুনরুদ্ধার বয়লার খুচরা যন্ত্রাংশ জল প্রাচীর টিউব খাদ ইস্পাত
পণ্যের বর্ণনা
"ওয়াটার ওয়াল পাইপ" এর পুরো নাম, "জলের প্রাচীর" এর পুরানো নাম, এটি "রাইজিং পাইপ" নামেও পরিচিত। সাধারণত ফার্নেস প্রাচীরের ভিতরের দেয়ালে উল্লম্বভাবে স্থাপন করা হয়, এটি প্রধানত তেজস্ক্রিয় তাপ শোষণ করতে ব্যবহৃত হয়। চুল্লিতে শিখা এবং উচ্চ-তাপমাত্রার ফ্লু গ্যাস। এটি সব ধরণের আধুনিক বয়লারের বাষ্পীভবন গরম করার পৃষ্ঠের প্রধান প্রকার এবং বয়লারের জল সঞ্চালনের লুপের মৌলিক উপাদান। চুল্লির প্রাচীরের শীতল এবং সুরক্ষা উভয়ের কারণে, তাই নাম .
জলের প্রাচীরটি মূলত গরম করার জন্য নয়, বরং উচ্চ তাপমাত্রার ক্ষতি থেকে চুল্লিকে ঠান্ডা করার জন্য ডিজাইন করা হয়েছিল। পরে, এটির ভাল তাপ বিনিময় ফাংশনের কারণে, এটি ধীরে ধীরে বয়লারের প্রধান গরম করার অংশ হিসাবে স্টিম ড্রামকে প্রতিস্থাপন করে।
বাষ্পীভবন গরম করার পৃষ্ঠ, যা বয়লার চেম্বারের ভিতরের দেয়ালে স্থাপন করা হয় এবং এতে অনেকগুলি সমান্তরাল পাইপ থাকে। জলের প্রাচীরের কাজ হল ফার্নেস চেম্বারে উচ্চ তাপমাত্রার শিখা বা ফ্লু গ্যাসের উজ্জ্বল তাপ শোষণ করা, বাষ্প বা গরম জল তৈরি করা। পাইপে, এবং চুল্লির প্রাচীর রক্ষা করার জন্য চুল্লির প্রাচীরের তাপমাত্রা হ্রাস করুন৷ একটি বড় ক্ষমতার বয়লারে, চুল্লিতে শিখার তাপমাত্রা খুব বেশি, তাপ বিকিরণের তীব্রতা খুব বড়৷ চল্লিশ থেকে পঞ্চাশ শতাংশ বা তার বেশি বয়লারের তাপ পানির প্রাচীর দ্বারা শোষিত হয়। কয়েকটি ছোট ধারণক্ষমতার বয়লার ব্যতীত, আধুনিক ওয়াটার টিউব বয়লারগুলি বাষ্পীভবনের প্রধান গরম করার পৃষ্ঠ হিসাবে জল শীতলকারী প্রাচীর গ্রহণ করে।
প্রকারভেদ
কাঠামোর ধরন অনুসারে, প্রধানত তিন প্রকার: হালকা পাইপের ধরন, ফিল্মের ধরন এবং কাঁটাযুক্ত পাইপের ধরন। অপটিক্যাল টিউবের জল শীতলকরণ প্রাচীরটি সরলতম কাঠামো সহ একটি সম্পূর্ণ সারি বিজোড় ইস্পাত টিউবের সমন্বয়ে গঠিত। ঝিল্লি জল শীতল করা প্রাচীর। স্পট ওয়েল্ডিং সহ প্রচুর রোলড ভাল ওয়াটার কুলিং ওয়াল ফিন টিউব রয়েছে, যাতে একটি সিলযুক্ত যৌগিক হিটিং পৃষ্ঠে পরিণত হয়, শুধুমাত্র ফার্নেস চেম্বারের বায়ু নিবিড়তা উন্নত করতে পারে না, বাতাসের ফুটো কমাতে পারে, তবে চুল্লির প্রাচীরকে আরও ভালভাবে রক্ষা করতে পারে। , যাতে চুল্লির প্রাচীরের ওজন হ্রাস করা হয়, কাঠামোটি সরলীকৃত হয়; কাঁটাযুক্ত টিউব ওয়াটার কুলিং ওয়াল অনেক লম্বা 20 ~ 25 মিমি, ব্যাস 6 ~ 12 মিমি পিন, এবং তারপরে ক্রোম আকরিক রিফ্র্যাক্টরি প্লাস্টিকের সাথে প্রলিপ্ত করা হয়। , যাতে জল শীতল প্রাচীর এই অংশ তাপ শোষণ কমাতে, জ্বলন জোনের তাপমাত্রা উন্নত, জ্বালানী আগুন বিশেষ করে কঠিন অনুষ্ঠান বা কিছু তরল স্ল্যাগ চুল্লি জন্য উপযুক্ত. একটি জায়গা সাজাইয়া প্রেস, have প্রাচীরের ধরন এবং প্রাচীর প্রকারের মধ্যে থাকা (যেমন ডবল ফেস উত্তপ্ত হয়) জল শীতলকারী প্রাচীর দুই প্রকার। পূর্বেরটি বেশিরভাগই চুল্লি প্রাচীরের ভিতরের দেয়ালে এম্বেড করা হয়, যা একপাশে তাপ শোষণ করে। পরেরটি বেশিরভাগ মাঝখানে ইনস্টল করা হয়। বড় বয়লার চুল্লির, পুরো চুল্লি দুটি পৃথক অংশে বিভক্ত, দ্বি-পার্শ্বযুক্ত গরম।
স্পেসিফিকেশন
| নাম | ঝিল্লি জল প্যানেল |
| উপাদান | কার্বন ইস্পাত, খাদ, স্টেইনলেস স্টীল |
| টিউবের আকার | Φ38 - 76 মিমি, কাস্টমাইজ করুন |
| স্ট্যান্ডার্ড | ISO, ASME |
| মডেল | জড়ানো |
| আবেদন | বয়লার দহন চেম্বারের চারপাশে স্থাপনযোগ্য |
ফাংশন
1. জল শীতল প্রাচীর হল উচ্চ-তাপমাত্রার উজ্জ্বল তাপ যা জ্বালানী চেম্বারের শিখা দ্বারা শোষিত হয়, যা জল শীতল প্রাচীরের মধ্যে প্রবেশ করা জলকে স্যাচুরেটেড বাষ্পে বাষ্পীভূত করে।
2. চুল্লি প্রাচীর রক্ষা.চুল্লির প্রাচীর থেকে দহন চেম্বারকে আলাদা করতে এবং চুল্লির প্রাচীরকে পুড়ে যাওয়া থেকে রক্ষা করার জন্য জল শীতলকরণ প্রাচীরটি চারদিকে স্থাপন করা হয়েছে।
3. সহজ ইনস্টলেশনের জন্য চুল্লি প্রাচীর কাঠামো সরল করুন, এবং বয়লারের অ্যান্টি-ঘর্ষণ এবং বিস্ফোরণ-প্রমাণ নেটওয়ার্কের দিকে মনোযোগ দিন।
4. ওয়াটার-কুলড ওয়াল টিউব বিকিরণ তাপকে ভালভাবে শোষণ করতে পারে এবং এর বাষ্পীভবনের তীব্রতা পরিচলন টিউব বান্ডেলের 4 গুণ।উপযুক্তভাবে চুল্লিতে জল-ঠান্ডা প্রাচীরের টিউব বাড়ানো পরিচলন এবং গরম করার পৃষ্ঠের সংখ্যা হ্রাস করবে।
ওয়াটার-কুলিং স্ক্রিনটি প্রারম্ভিক আলো-পাইপ ওয়াটার-কুলিং প্রাচীরকে আলাদা করতে ব্যবহৃত হয়, প্রারম্ভিক বয়লারের ওয়াটার-কুলিং প্রাচীরটি চুল্লির চারপাশে উল্লম্ব একটি পাইপ এবং জল-শীতল প্রাচীরটি পুরু চুল্লির প্রাচীর দ্বারা বেষ্টিত।বর্তমান বয়লারের ওয়াটার-কুলিং ওয়াল পাইপের উভয় পাশে পাখনা রয়েছে এবং দুটি সংলগ্ন পাইপের পাখনা একসাথে সংযুক্ত করে একটি জল-শীতল পর্দা তৈরি করে, যা চুল্লির চারপাশে বিতরণ করা হয়।
সুবিধাদি
1. চুল্লির প্রাচীর সিল করা নিশ্চিত করুন এবং দহন চেম্বারে বাতাসের ফুটো হ্রাস করুন।
2. দহন চেম্বারের সম্পূর্ণ জল শীতল উপলব্ধি করুন, যা তীব্র দহনের ক্ষেত্রে কোক গঠন প্রতিরোধে সহায়ক।
3. তাপ সঞ্চয়ের ছোট ক্ষমতা, দহন চেম্বার দ্রুত গরম করা এবং দ্রুত শীতল করা, বয়লার শুরু এবং থামার শীতল সময়কে ছোট করতে পারে।
4. পাইপ ফার্নেস প্রাচীর ব্যবহার করা উপযুক্ত, যা বয়লার ফ্রেমের লোডকে ব্যাপকভাবে হ্রাস করে এবং সাসপেনশনের জন্য সুবিধাজনক।
5. অপটিক্যাল টিউবের সাথে তুলনা করলে, টিউবের তাপ শোষণ ক্ষমতা উন্নত হয়।
6. বয়লার উপাদানগুলির প্রাক-সংমিশ্রণ ডিগ্রী উন্নত করা হয়েছে, যা সুবিধাজনক এবং ইনস্টলেশন কাজের চাপ হ্রাস করে।
মান নিয়ন্ত্রণ
1. 200,000 বর্গ মিটার ফ্যাব্রিকেশন এলাকা
2. 80 জন প্রকৌশলী
3. 200 কোডেড ওয়েল্ডার
4. 30 লাইসেন্সপ্রাপ্ত পরিদর্শক (NDT স্তর-III প্রশিক্ষক)
5. ডিজাইন এবং বয়লার তৈরির জন্য ক্লাস-এ লাইসেন্স
6. ISO 9001:2015 কোয়ালিটি সিস্টেম
7. পাওয়ার বয়লারের ASME সার্টিফিকেট
8. ASME 'S', 'U' এবং NB স্ট্যাম্প অনুমোদন
