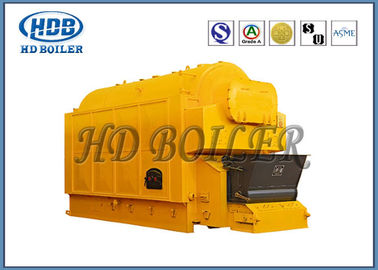

গ্যাস ফায়ারড হট ওয়াটার স্টিম বয়লার / ইন্ডাস্ট্রিয়াল ওয়াটার টিউব বয়লার একক ড্রাম
পণ্যের বিবরণ
| পণ্যের নাম: | বায়োমাস গরম জলের বয়লার | ক্রিয়া: | বাষ্প বয়লার, গরম জল বয়লার |
|---|---|---|---|
| গঠন: | জল নল | ব্যবহার: | শিল্প |
| প্রযোজ্য জ্বালানী: | বিটুমিনাস ক্লাস II | বন্দর: | সাংহাই, চীন |
| বিশেষভাবে তুলে ধরা |
শিল্প বাষ্প বয়লার,কয়লা গরম জল বয়লার চালিত |
||
পণ্যের বর্ণনা
ভূমিকা
এইচডি বোলার ডিজেডএল সিরিজের স্টিম এবং হট-ওয়াটার বয়লার হ'ল একক সিলিন্ডার, জল-নল সমাবেশ, চেইন গ্রেট বয়লার।বয়লার ড্রামটি দীর্ঘস্থায়ীভাবে বয়লারকে কেন্দ্র করে সাজানো হয় o কোয়েল অর্থনীতিবিদ বয়লার রিয়ারে ইনস্টল করা হয়।ধূমপান ধূপ দ্বারা শোষিত হয়, ধোঁয়াটি উত্তোলন হিটিং পৃষ্ঠের দিকে প্রবাহিত হয় h শীতল কক্ষটি শীতকক্ষ এবং কয়লা.একোনমিকাইজার, ধুলো সংগ্রাহক এবং খসড়া ফ্যানের মাধ্যমে চিমনি দিয়ে বাইরে বেরিয়ে যায়।
অবকাঠামো বৈশিষ্ট্য
1. অনুভূমিক একক ড্রাম জলের পাইপ চেইন গ্রেট বয়লার।উপরের শরীর এবং লোয়ার গ্রেট বয়লার সমন্বয়ে গঠিত।
2. একক ড্রাম বয়লার শরীরের জন্য অনুদৈর্ঘ্য বিন্যাস, পাইপ বান্ডিল উভয় পক্ষের কনভেটিভ হিটিং পৃষ্ঠ নির্বিশেষে চেম্বারের বিকিরণ হিটিং পৃষ্ঠের দুটি পাশের জলের প্রাচীর নল সহ বয়লার ড্রাম।
3. ড্রাম অভ্যন্তরীণ থ্রেড ধোঁয়া সংবহন হিটিং পৃষ্ঠের পাইপ ফায়ার টিউব, কম চাপযুক্ত নল পত্রকটি ব্রেসড আর্চ টিউব প্লেট ছাড়াই।
4. চেইন বাতাসে গুদাম পয়েন্ট গুদাম, বায়ু চেম্বার এয়ার ভলিউম স্বতন্ত্রভাবে সামঞ্জস্য, স্টেপলেস গতির নিয়ন্ত্রণ নিয়ন্ত্রণ করুন।
পারফরম্যান্স সুবিধা
1. গ্রুপ (দ্রুত) ফর্ম, কমপ্যাক্ট কাঠামোর জন্য বয়লার, ছোট, স্বল্প ইনস্টলেশন সময়ের, কম ইনস্টলেশন ব্যয়, অবকাঠামোগত বিনিয়োগের ক্ষেত্রফলের একটি অঞ্চল জুড়ে cover
2. ধোঁয়ার তাপমাত্রায় নল প্লেট কম, একক রিটার্ন পাইপ, নল প্লেট সমানভাবে উত্তপ্ত, নল প্লেট স্ট্রেস কম বয়লার অপারেশন নিরাপদ এবং নির্ভরযোগ্য, দীর্ঘ সেবা জীবন।
3. হিটিং পৃষ্ঠের ব্যবস্থা, যুক্তিসঙ্গত সম্পূর্ণরূপে, বয়লার হিটিং, চাপ দ্রুত বৃদ্ধি, আউটপুট পূর্ণ, উচ্চ তাপ দক্ষতা।
4. বায়ু মধ্যে পয়েন্ট গুদাম গ্রেট, বায়ু ঘর স্বাধীন বায়ু প্রবাহ সামঞ্জস্য, কয়লা সমানভাবে ব্রুনিং, কয়লার প্রশস্ত অভিযোজ্যতা।
5. সুরক্ষা একটি উচ্চ ডিগ্রি অটোমেশন, স্বয়ংক্রিয় নিয়ন্ত্রণ এবং তদারকি সরঞ্জাম সম্পূর্ণ, নিরাপদ এবং নির্ভরযোগ্য, সহজ অপারেশন।
পণ্য পরামিতি
| বাষ্প বয়লার মডেল | ডিজেডএল 1-0.7-এআইআই ডিজেডএল 1-1.0-এআইআই |
ডিজেডএল 2-1.25-এআইআই ডিজেডএল 2-1.6-এআইআই ডিজেডএল 2-2.5-এআইআই |
ডিজেডএল 4-1.25-এআইআই ডিজেডএল 4-1.6-এআইআই ডিজেডএল 4-2.5-এআইআই |
ডিজেডএল 6-1.25-এআইআই ডিজেডএল 6-1.6-এআইআই ডিজেডএল 6-2.5-এআইআই |
ডিজেডএল 10-1.25-এআইআই ডিজেডএল 10-1.6-এআইআই |
DZL15-1.25-AII ডিজেডএল 15-1.6-এআইআই |
DZL20-1.25-এআইআই ডিজেডএল20-1.6-এআইআই |
|
| রেটেড বাষ্পীভবন ক্ষমতা (টি / ঘন্টা) | ঘ | ঘ | ঘ | । | 10 | 15 | 20 | |
| রেটেড ওয়ার্কিং প্রেসার (এমপিএ) | 0.7 / 1.0 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | |
| রেটেড স্টিম টেম্পারচার (℃) | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| জল সরবরাহ তাপমাত্রা (℃) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| গ্রেট এলাকা (মিঘ) | 3.5 / 20/10 | 6.5 / 40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| গ্রেট কার্যকর অঞ্চল (মিঘ) | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
| বয়লার ভলিউম (মিঘ) | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| নকশা দক্ষতা (%) | > 76 | > 78 | > 78 | > 80 | > 80 | > 80 | > 80 | |
| প্রযোজ্য জ্বালানী | বিটুমিনাস দ্বিতীয় শ্রেণি | |||||||
| জ্বালানী খরচ (কেজি / ঘন্টা) | 167.9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| শিপিং অংশের সর্বোচ্চ আকার (মি) | 5.5 × 1.8 × 2.9 | 5.7 × 2.6 × 3.4 | 6.8 × 2.9 × 3.6 | 7.1 × 2.8 × 3.6 | 7.6 × 3.4 × 3.6 | 9.4 × 3.4 × 3.6 | 9.8 × 3.5 × 3.6 | |
| শিপিং অংশের সর্বোচ্চ ওজন (টি) | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| ইনস্টলেশন আকার (মি) | 6.0 × 3.2 × 4.2 | 5.7 × 3.9 × 4.9 | 6.8 × 3.6 × 5.1 | 8.1 × 5.2 × 6.3 | 9.8 × 5.7 × 6.3 | 10.4 × 5.2 × 8.1 | 11 × 5.6 × 8.6 | |
| খসড়া ফ্যান | মডেল | Y5-47 | জিওয়াই 2-15 | YX9-35No.8C | জিওয়াই 6-1 | জিওয়াই 10-15 | Y5-47 12 ডি | Y5-47 12.4D |
| বায়ুপ্রবাহ (মিঘ/ ঘন্টা) | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| চাপ (পা) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 3874-3619 | |
| শক্তি (কেডব্লু) | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| ব্লোয়ার ফ্যান | মডেল | টি 4-72 3 এ | জিজি 2-11 | T4-72 4.5A | টি 4-72 5 এ | জিজি 10-1 | জি 4-73 9 ডি | জি 4-73 9 ডি |
| বাতাসের প্রবাহ(মি।)ঘ/ ঘন্টা) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| চাপ (পা) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| শক্তি (কেডব্লু) | ১.৫ | ঘ | 7.5 | 11 | 15 | 30 | 37 | |
| ফিড পাম্প | মডেল | জেজিজিসি 2.0-8 × 14/18 | জেজিজিসি 2.4-9 × 19/22 ডিজি 6-25 × 11 |
ডিজি 6-25 × 7/8 ডিজি 6-25 × 12 |
ডিজি 6-25 × 7/9 ডিজি 6-25 × 12 |
ডিজি 12-25 × 7/8 | ডিজি 25-30 × 6/7 | ডিজি 25-30 × 6/7 |
| বায়ুপ্রবাহ (এম 3 / ঘন্টা) | 2.4 | 2.4 / 2.4 / 3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
| উত্তোলন (মিঘ/ ঘন্টা) | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| শক্তি (কেডব্লু) | ঘ | ঘ | 7.5 / 11/15 | 7.5 / 15/15 | 15/15 | 30/30 | 30/30 | |
| গতিবেগ | মডেল | জিএল -5 পি | জিএল -5 পি | জিএল -5 পি | জিএল -10 পি | জিএল -16 পি | জিএল -20 পি / II | জিএল -20 পি / II |
| শক্তি (কেডব্লু) | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | ১.৫ | ১.৫ | |
| স্ল্যাগ মেশিন | মডেল | এলএক্সএল -১ | এলএক্সএল -২ | এলএক্সএল -4 | এলএক্সএল -6 | এলএক্সএল -10 | এলএক্সএল -15 | এলএক্সএল -20 |
| শক্তি (কেডব্লু) | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | ১.৫ | ১.৫ | |
| ডাস্ট মডেল | এক্সডি -১ | এক্সডি -২ | এক্সডি -4 | এক্সডি -6 | এক্সডি -10 | এক্সডি -15 | এক্সডি -20 | |
| গরম জল বয়লার মডেল | DZL0.7-0.7 / 95/70-ALL |
DZL1.4-0.7 / 95/70-ALL DZL1.4-1.0 / 115/70-ALL |
DZL2.8-0.7 / 95/70-ALL DZL2.8-1.0 / 115/70-ALL |
DZL4.2-0.7 / 95/70-ALL DZL4.2-1.0 / 115/70-ALL |
DZL7-1.0 / 95/70-ALL DZL7-1.0 / 115/70-ALL |
DZL10.5-1.0/ 95/ 70-সমস্ত DZL10.5-1.0/ 115/70-সমস্ত |
DZL14-1.0/ 95/70-সমস্ত DZL14-1.25/ 130/ 70-সমস্ত |
|
| রেটেড হিটিং পাওয়ার (মেগাওয়াট) | 0.7 | 1.4 | 2.8 | 4.2 | 7 | 10.5 | 14 | |
| রেটেড ওয়ার্কিং প্রেসার (এমপিএ) | 0.7 | 0.7 / 1.0 | 0.7 / 1.0 | 0.7 / 1.0 | 1.0 | 1.0 | 1.0 / 1.25 | |
| রেটেড আউটলেট টেম্পারচার (℃) | 95 | 95/115 | 95/115 | 95/115 | 95/115 | 95/115 | 115/130 | |
| রেটেড ইনলেট টেম্পারচার (℃) | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| বয়লার ভলিউম (মিঘ) | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| নকশা দক্ষতা (%) | > 76 | > 78 | > 79 | > 81 | > 81 | > 81 | > 81 | |
| প্রযোজ্য জ্বালানী | বিটুমিনাস দ্বিতীয় শ্রেণি | |||||||
|
জ্বালানী খরচ (কেজি / ঘন্টা) |
162.4 | 327.1 | 654.2 | 981.3 | 1594.7 | 2392.0 | 3189.3 | |
| শিপিং অংশের সর্বোচ্চ আকার (মি) | 6.0 × 4.2 × 4.2 | 6.5 × 4.5 × 4.8 | 7.2 × 4.1 × 4.9 | 9.5 × 5.5 × 6.3 | 9.8 × 5.7 × 6.3 | 9.4 × 3.4 × 3.6 | 9.8 × 3.5 × 3.6 | |
| শিপিং অংশের সর্বোচ্চ ওজন (টি) | 13 | 21 | 27 | 25 | 33 | 42 | 49 | |
| ইনস্টলেশন আকার (মি) | 6.0 × 4.2 × 4.2 | 6.5 × 4.5 × 4.8 | 7.2 × 4.1 × 4.9 | 9.5 × 5.5 × 6.3 | 9.8 × 5.7 × 6.3 | 10.7 × 5.7 × 6.8 | 11 × 5.8 × 8.6 | |
| খসড়া ফ্যান | মডেল | জিওয়াই 1-11 | জিওয়াই 2-15 | YX9-35No.8C | জিওয়াই 6-1 | জিওয়াই 10-15 | Y5-47 12 ডি | Y5-47 12.4D |
| বায়ুপ্রবাহ (মিঘ/ ঘন্টা) | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| চাপ (পা) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 3874-3619 | |
| শক্তি (কেডব্লু) | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| ব্লোয়ার ফ্যান | মডেল | টি 4-72 3 এ | জিজি 2-11 | T4-72 4.5A | টি 4-72 5 এ | জিজি 10-1 | জি 4-73 9 ডি | জি 4-73 9 ডি |
| বায়ুপ্রবাহ (মিঘ/ ঘন্টা) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| চাপ (পা) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| শক্তি (কেডব্লু) | 2.2 | ঘ | 7.5 | 11 | 15 | 30 | 37 | |
| ব্লোয়ার ফ্যান | মডেল | 4-72-3.2 | জিজি 2-11 | T4-72 4.5 | টি 4-72 5 | জিজি 10-1 | জি 4-73 9 ডি | জি 4-73 9 ডি |
| (এম 3 / ঘন্টা) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 10000-22500 | 23003-32079 | 23003-44128 | |
| বায়ুপ্রবাহ (মিঘ/ ঘন্টা) | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| শক্তি (কেডব্লু) | ঘ | ঘ | 7.5 / 11/15 | 7.5 / 15/15 | 15/15 | 30/30 | 30/30 | |
| স্পিড গভর্নর | মডেল | জিএল -5 পি | জিএল -5 পি | জিএল -5 পি | জিএল -10 পি | জিএল -16 পি | জিএল -20 পি / II | জিএল -20 পি / II |
| শক্তি (কেডব্লু) | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | ১.৫ | ১.৫ | |
| স্ল্যাগ মেশিন | মডেল | এলএক্সএল -১ | এলএক্সএল -২ | এলএক্সএল -4 | এলএক্সএল -6 | এলএক্সএল -10 | এলএক্সএল -15 | এলএক্সএল -20 |
| শক্তি (কেডব্লু) | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | ১.৫ | ১.৫ | |
| ডাস্ট মডেল | এক্সডি -১ | এক্সডি -২ | এক্সডি -4 | এক্সডি -6 | এক্সডি -10 | এক্সডি -15 | এক্সডি -20 | |
কোম্পানি পরিচিতি
1985 সালে প্রতিষ্ঠিত, ঝাংজিগিয়াগ হুয়া ডং বয়লার কোং, লিমিটেড (এইচডি বয়লার হিসাবে বাণিজ্য), বিদ্যুৎ কেন্দ্র উত্পাদন করে;শিল্প;বর্জ্য তাপ;বর্জ্য জ্বলন;জৈববস্তু;জৈব তাপ বাহক এবং বৈদ্যুতিক বাষ্প বয়লার।হিটিং পৃষ্ঠগুলির বিস্তৃত পরিসরের সাথে মিলিত এইচডি বয়লার বাজারে বয়লার ডিজাইন, বানোয়াট, ইনস্টলেশন, রক্ষণাবেক্ষণ এবং বয়লার চাপ অংশগুলির প্রতিস্থাপন সহ একটি অনন্য পরিষেবা নিয়ে আসে।
1. 200,000 বর্গ মিটার এর উত্পাদন ক্ষেত্র
2. 150 ইঞ্জিনিয়ার
3. 600 কোডেড ওয়েল্ডার
60. en০ লাইসেন্সপ্রাপ্ত পরিদর্শক (এনডিটি লেভেল-তৃতীয় প্রশিক্ষক)
5. ডিজাইন এবং উত্পাদন বয়লার জন্য ক্লাস-এ লাইসেন্স
6. আইএসও 9001: 2008 মানের সিস্টেম
Power. পাওয়ার বয়লারগুলির ASME শংসাপত্র
৮. এএসএমই 'এস', 'ইউ' এবং এনবি স্ট্যাম্পের অনুমোদন
