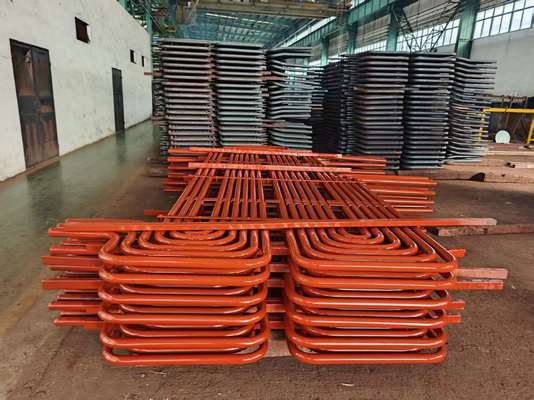

কাস্টমাইজযোগ্য কার্বন ইস্পাত রেডিয়েন্ট সুপারহিটার - প্রাকৃতিক সঞ্চালন কয়লা চালিত

বিদ্যুৎ কেন্দ্রের বয়লারের জন্য, সুপারহিটেড স্টিমের পরামিতি উন্নত করে তাপবিদ্যুৎ কেন্দ্রের তাপীয় অর্থনীতি বৃদ্ধি করা একটি গুরুত্বপূর্ণ উপায়। সুপারহিটেড স্টিমের পরামিতিগুলির বৃদ্ধি ধাতব উপাদানের দ্বারা সীমাবদ্ধ। সুপারহিটারের নকশা অবশ্যই নিশ্চিত করতে হবে যে গরম করার সারফেস পাইপের বাইরের দেয়ালের তাপমাত্রা স্টিলের জারণ প্রতিরোধের অনুমোদিত তাপমাত্রার চেয়ে কম, এবং একই সাথে এর যান্ত্রিক শক্তিও নিশ্চিত করতে হবে। বয়লারে ব্যবহৃত ধাতব উপাদানের বিকাশের সাথে, আমাদের দেশের পাওয়ার স্টেশন বয়লারগুলি ইতিমধ্যে সাধারণত উচ্চ চাপ, উচ্চ তাপমাত্রা (9.8MPa, 540 ডিগ্রি) এবং অতি উচ্চ চাপ পরামিতি (13.7 MPa, 540 এবং 555 ডিগ্রি) প্রয়োগ করে এবং সাবক্রিটিক্যাল চাপ পরামিতি (16.7MPa, 540 এবং 555 ডিগ্রি) তৈরি করেছে। এখন অনেক বয়লার সুপার ক্রিটিক্যাল চাপ পরামিতি (24.5MPa, 540-570 ডিগ্রি) প্রয়োগ করে এবং এমনকি খুব কম ইউনিট উচ্চ চাপ এবং তাপমাত্রা পরামিতি প্রয়োগ করে।

বাষ্পের চাপ বৃদ্ধির সাথে সাথে, বাষ্প টারবাইনের শেষের বাষ্পের আর্দ্রতা কমাতে এবং পাওয়ার স্টেশনের তাপীয় অর্থনীতি আরও উন্নত করার জন্য, মধ্যবর্তী রিহিটিং সিস্টেম উচ্চ পরামিতি পাওয়ার স্টেশনে ব্যাপকভাবে ব্যবহৃত হয়, যেমন বাষ্প টারবাইনের উচ্চ চাপ সিলিন্ডারের নিষ্কাশন পুনরায় বয়লারে ফেরত পাঠানো হয়, উচ্চ তাপমাত্রায় পুনরায় গরম করার জন্য, এবং তারপরে সেগুলিকে বাষ্প টারবাইনের মাঝারি-চাপ এবং নিম্ন-চাপ সিলিন্ডারে পুনরায় ফেরত পাঠানো হয়, প্রসারিত এবং কাজ করার জন্য। রিহিটিংয়ের উপাদানকে রিহিটার বলা হয়।

বিস্তারিত: সুপারহিটার কয়েল

সাধারণভাবে, উচ্চ চাপ সুপারহিটারে উত্তপ্ত বাষ্পকে সুপারহিটেড বাষ্প বলা হয়, রিহিটার দ্বারা উত্তপ্ত বাষ্পকে রিহিটেড বাষ্প বলা হয়। রিহিটেড বাষ্পের পরামিতি তাপীয় সঞ্চালনের অর্থনীতির সাথে সম্পর্কিত। সাধারণত, রিহিটেড বাষ্পের চাপ সুপারহিটেড বাষ্পের প্রায় এক-পঞ্চমাংশ, এবং আগেরটির তাপমাত্রা প্রায় একই থাকে। উদাহরণস্বরূপ, আমাদের দেশে 125MW, 400t/h বয়লারের জন্য, সুপারহিটেড বাষ্পের প্যারামিটার হল 133.7Mpa এবং 555 ডিগ্রি; রিহিটেড বাষ্পের প্রবেশ এবং নির্গমন চাপ হল 2.5/2.35MPa, তাদের তাপমাত্রা 555 ডিগ্রি। 200MW, 670t/h বয়লারের জন্য, সুপারহিটেড বাষ্পের প্যারামিটার হল 13.7MPa, 540 ডিগ্রি; প্রবেশ এবং নির্গমন চাপ হল 2.7/2.5Mpa, এবং তাপমাত্রা 540 ডিগ্রি। 300MW, 600MW সহ সাবক্রিটিক্যাল চাপ নিয়ন্ত্রণ সঞ্চালন বয়লারের জন্য, সুপারহিটেড বাষ্পের প্যারামিটার হল 18.27Mpa, 540 ডিগ্রি; প্রবেশ এবং নির্গমন চাপ হল 3.83/3.63MPa, তাপমাত্রা 540 ডিগ্রি। বাষ্প রিহিটিং সিস্টেমের প্রয়োগ পাওয়ার স্টেশনগুলির জন্য 4-5% দ্বারা তাপীয় অর্থনীতি বৃদ্ধি করতে পারে। আমাদের দেশে, 125MW এর বেশি ক্ষমতার ইউনিটগুলি সবই একবার মধ্যবর্তী রিহিটিং সিস্টেম প্রয়োগ করে এবং বিদেশে, কিছু উচ্চ পরামিতিযুক্ত ইউনিটের জন্য দুবার মধ্যবর্তী রিহিটিং সিস্টেম প্রয়োগ করা হয়।

আধুনিক বয়লারগুলিতে, সুপারহিটার এবং রিহিটারের তাপ শোষণ খরচ কার্যকরী তরলের জন্য মোট তাপ শোষণের অর্ধেকের বেশি, এইভাবে সুপারহিটার এবং রিহিটারের গরম করার সারফেসগুলি বয়লারের মোট গরম করার সারফেসের একটি বড় অংশ তৈরি করে এবং সেগুলিকে এমন অঞ্চলে স্থাপন করতে হবে যেখানে ধোঁয়ার তাপমাত্রা বেশি থাকে, কাজের পরিস্থিতি সমস্ত গরম করার সারফেসের মধ্যে সবচেয়ে খারাপ। গরম করার সারফেসের টিউব প্রাচীরের তাপমাত্রা স্টিলের সর্বোচ্চ অনুমোদিত তাপমাত্রার কাছাকাছি, তাই সুপারহিটার এবং রিহিটারের যুক্তিসঙ্গত ব্যবস্থা এবং নকশা পুরো বয়লারের অর্থনীতি এবং নির্ভরযোগ্যতার জন্য খুবই গুরুত্বপূর্ণ। তাদের নকশার ক্ষেত্রে, সুপারহিটার এবং রিহিটারের নিরাপত্তা এবং নির্ভরযোগ্যতার নিশ্চয়তার ভিত্তিতে, সর্বোত্তম সময়ে ধাতব খরচ বাঁচানো খুবই প্রয়োজনীয়, বিশেষ করে খাদ ইস্পাতের ব্যবহার বাঁচানো।

বড় পাওয়ার স্টেশনগুলিতে বয়লারের জন্য, সুপারহিটার এবং রিহিটারগুলি প্রয়োজনীয় অংশ, একটি বৃহৎ পরিমাণে, তারা বয়লারগুলির নিরাপত্তা এবং অর্থনীতিকে প্রভাবিত করেছে। সুপারহিটারগুলি হল গরম করার সারফেস যা মূল বাষ্পকে স্যাচুরেটেড তাপমাত্রা থেকে রেটযুক্ত সুপারহিটেড তাপমাত্রায় গরম করে এবং রিহিটারগুলি হল গরম করার সারফেস যা বাষ্প টারবাইন উচ্চ চাপ সিলিন্ডার থেকে নির্গত হওয়া বাষ্পকে একটি নির্দিষ্ট তাপমাত্রায় গরম করে। বয়লার লোড, কয়লার প্রকারের মতো চলমান অবস্থা পরিবর্তন হলে, সেগুলিকে সামঞ্জস্য করতে হবে যাতে আউটলেট তাপমাত্রা -10-+5 ডিগ্রির রেটযুক্ত স্তরে থাকে।

পাওয়ার স্টেশনগুলিতে বড় বয়লারের জন্য, সুপারহিটার এবং রিহিটারগুলি মোট গরম করার সারফেসের একটি বড় অংশ তৈরি করে, সেগুলিকে এমন অঞ্চলে স্থাপন করতে হবে যেখানে ধোঁয়ার তাপমাত্রা বেশি থাকে। পাওয়ার স্টেশনগুলিতে তাপীয় সঞ্চালনের দক্ষতা উন্নত করতে, ধীরে ধীরে বাষ্পের মূল পরামিতিগুলি উন্নত করা প্রয়োজন, বাষ্পের চাপ বৃদ্ধির জন্য সুপারহিটেড বাষ্পের তাপমাত্রার সংশ্লিষ্ট বৃদ্ধি প্রয়োজন, অথবা বাষ্প টারবাইনের বৃহৎ পর্যায়ের নিষ্কাশনের আর্দ্রতা খুব বেশি হবে, যা এর নিরাপত্তাকে প্রভাবিত করবে। সুতরাং, সুপারহিটার এবং রিহিটারের মধ্য দিয়ে প্রবাহিত বাষ্প উচ্চ তাপমাত্রার বাষ্প, তাদের তাপ স্থানান্তর কর্মক্ষমতা বেশ খারাপ, যা নির্ধারণ করে যে সুপারহিটার এবং রিহিটারের টিউব প্রাচীরের তাপমাত্রা বেশি।

নীতি

সুপারহিটারের নীতি বয়লারের বাষ্প উৎপাদনকারী টিউবগুলির অনুরূপ।

উচ্চ তাপমাত্রায় গরম গ্যাসগুলি সুপারহিটার টিউবগুলির উপর দিয়ে যায় এবং বাষ্পের তাপমাত্রা বাড়ায় যা সুপারহিটার ত্যাগ করার সময় নির্গমন গ্যাসের তাপমাত্রা এবং গ্যাসের গতির উপর নির্ভর করে।প্রয়োগ

স্যাচুরেটেড বাষ্প গরম করার জন্য ব্যবহার করুন, বাষ্পের তাপমাত্রা 900 ডিগ্রি সেলসিয়াস পর্যন্ত হতে পারে।

বিদ্যুৎ উৎপাদন বাড়াতে সুপারহিটার ক্ষমতা আপগ্রেড

আমাদের প্রয়োজনীয় প্রযুক্তিগত ডেটা পাঠান, যেমন বাষ্পের ক্ষমতা, চাপ, প্রয়োজনীয় তাপমাত্রা ইত্যাদি। আমরা সেই অনুযায়ী ডিজাইন করব।

পার্থক্য

প্রকার
