একটি বয়লার সিস্টেমে ইকোনোমাইজার কোথায় অবস্থিত?

বয়লারের শেষ তাপ ফাঁদ এবং বায়ু প্রিহিটার এর মধ্যে।

ইকোনমিজারের বর্ণনা

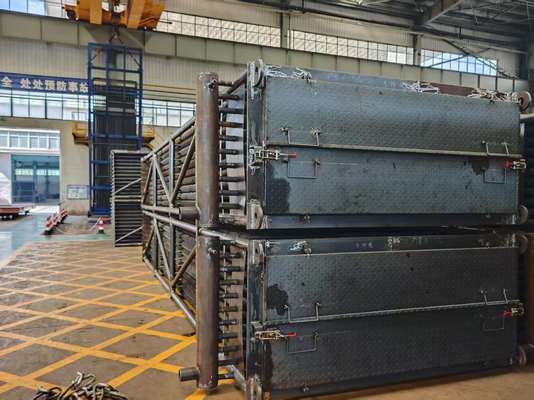

এইচ-টাইপ ফিনড টিউব ইকোনমিজার হল একটি দক্ষ তাপ স্থানান্তর ইকোনমিজার যা এইচ-টাইপ ফিনড টিউব দ্বারা একত্রিত হয় (এছাড়াও এইচ-টাইপ ফিনড টিউব, ফিনড টিউব, প্রজাপতি টিউব নামেও পরিচিত) ।

1কাঠামোঃ মৌলিক ফর্মটি "এইচ" টাইপ এবং ডাবল "এইচ" টাইপ, লাইন মধ্যে সাজানো।

2পারফরম্যান্স বৈশিষ্ট্যঃ

(১)এইচ-টাইপ ফিনডের পরিবর্তে খালি টিউব ইকোনোমাইজার ব্যবহার করলে তাপের স্থানান্তর বাড়বে। এর অর্থ হল কম পাইপ প্রয়োজন, যা ধোঁয়াশালের গ্যাসের প্রবাহের জন্য আরও বেশি জায়গা খুলে দেয়। ফলস্বরূপ?কম গ্যাস ঘূর্ণন এবং কম পরিধানএখানে কেনঃ পাইপ পরিধান ধোঁয়া গ্যাসের গতির সাথে যুক্ত, বিশেষত, এটি 3.33 শক্তিতে গতি বাড়ানোর সাথে সমানুপাতিক। 9 মি / সেকেন্ড থেকে 7 মি / সেকেন্ডে গতি হ্রাস করুন এবং মূলের মাত্র 43% পর্যন্ত পরিধান হ্রাস করুন।প্লাসপরীক্ষায় দেখা গেছে, ফিনিংযুক্ত টিউবগুলি স্বাভাবিকভাবেই ফ্লাই অ্যাশকে টিউব সারিগুলির মাঝখানে ঠেলে দেয়। তাই তাদের নকশা নিজেই পরিধান কমাতে সাহায্য করে।

(2) এইচ-টাইপ ফিনড টিউব ডাবল টিউব "ডাবল এইচ" টাইপ ফিনড টিউব তৈরি করা যেতে পারে, এর কাঠামো শক্ত, দীর্ঘ টিউব সারি ক্ষেত্রে ব্যবহার করা যেতে পারে।

(3) এইচ-টাইপ ফিনড টিউব ইকোনোমাইজারটি সারিবদ্ধভাবে সাজানো হয়েছে। এইচ-টাইপ ফিনটি স্পেসটিকে কয়েকটি ছোট অঞ্চলে বিভক্ত করে, যা বায়ু প্রবাহের উপর প্রবাহের প্রভাব ফেলে, যাতে পোশাকটি ব্যাপকভাবে হ্রাস পায়।

(৪) এইচ-টাইপ ফিন উভয় পক্ষের সোজা চ্যানেল গঠনের কারণে সর্বোত্তম সুট ব্লাস্টিং প্রভাব অর্জন করতে পারে।

(5) কমপ্যাক্ট স্পেস, সামগ্রিক ওজন ব্যাপকভাবে হ্রাস করা হয়, খরচ কমাতে।

(6) শক্তি সঞ্চয় এবং কম শক্তি খরচঃ জেনারেটর সেট জন্য economizer জেনারেটর ধোঁয়া তাপ ক্ষতি কমপক্ষে দুই তৃতীয়াংশ এবং মাত্র 2 ~ 4kW শক্তি খরচ প্রতি টন বাষ্প কমাতে পারেন.

(7) সহজ অপারেশন এবং রক্ষণাবেক্ষণ;শ্রম সাশ্রয়ঃ মোট সমাবেশ কারখানা, কম চলন্ত অংশ, সহজ কাঠামো, ইনস্টল করা সহজ।,অপারেশন কর্মীদের হ্রাস করতে পারে।

ফাংশন

1. নিম্ন তাপমাত্রার ধোঁয়া গ্যাসের তাপ শোষণ, ধোঁয়া নিষ্কাশন তাপমাত্রা হ্রাস, ধোঁয়া ক্ষতি হ্রাস এবং জ্বালানী সংরক্ষণ।

2. যেহেতু খাওয়ানো পানিটি ড্রামের মধ্যে প্রবেশের আগে ইকোনমিজারে গরম করা হয়, তাই গরম করার পৃষ্ঠে খাওয়ানো পানির তাপ শোষণ হ্রাস পায়,এবং economizer উচ্চ খরচ evaporative গরম পৃষ্ঠ অংশ প্রতিস্থাপন করতে ব্যবহার করা যেতে পারে.

3যখন ফিড ওয়াটার তাপমাত্রা বাড়ানো হয়, তখন দেয়াল তাপমাত্রার পার্থক্য হ্রাস পাবে এবং থার্মাল স্ট্রেসটি বাষ্প ড্রামের পরিষেবা জীবন বাড়ানোর জন্য সংশ্লিষ্টভাবে হ্রাস পাবে।

স্পেসিফিকেশন

প্রয়োগ

সংশ্লিষ্ট শিল্প: সিওমবিনযুক্ত চক্রবিদ্যুৎ কেন্দ্র"হিট রিকভারি স্টিম জেনারেটর (HRSG) "

ইকোনোমাইজারগুলি সাধারণত একটিতাপ পুনরুদ্ধার বাষ্প জেনারেটর(এইচআরএসজি)সংযুক্ত চক্রএইচআরএসজি-তে, পানি একটি ইকোনমিজারের মধ্য দিয়ে যায়, তারপর একটিবেতলএবং তারপর একটিসুপারহিটারইকোনোমাইজার এছাড়াও বয়লারের প্রবাহের হার এবং নকশা দেওয়া তরল জল দিয়ে বয়লারকে প্লাবিত করতে বাধা দেয় যা ফুটতে খুব ঠান্ডা।
