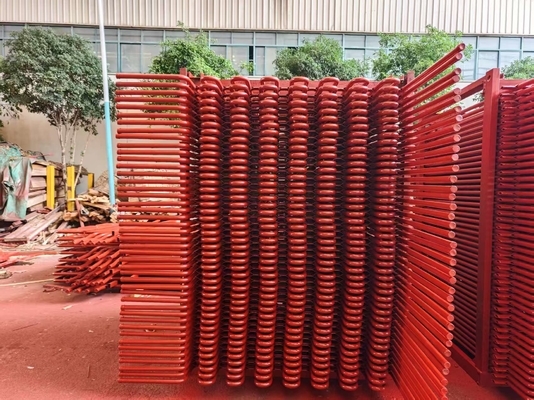

অপচয় শক্তি পুনরুদ্ধার সমাধান কাস্টমাইজড সুপারহিটার এবং রিহিটার সিস্টেম

অপচয় শক্তি পুনরুদ্ধার সমাধান কাস্টমাইজড সুপারহিটার এবং রিহিটার সিস্টেম

রিহিটার আর সুপারহিটারের মধ্যে পার্থক্য কী?

টারবিনে আংশিক সম্প্রসারণের পরে একটি পুনরায় হিটার বাষ্পকে পুনরায় গরম করে, যখন সুপারহিটার বয়লার ড্রাম থেকে স্যাচুরেটেড বাষ্পকে গরম করে।

পণ্য প্রদর্শন

সুপারহিটার এবং রিহিটারের পণ্য ফাংশন

সুপারহিটার

1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.

2সুপার-হিটিং হিটিং মোটামুটি মোট চক্রের দক্ষতা বৃদ্ধি করে এবং টারবিনের শেষ পর্যায়ে অত্যধিক ঘনীভবন এড়ায় যা ফলকের ক্ষয়কে এড়ায়।

3চুলা থেকে প্রাপ্ত জ্বলন গ্যাসগুলির তাপ বাষ্প থেকে আর্দ্রতা অপসারণ এবং বাষ্পকে অতি উত্তপ্ত করার জন্য ব্যবহৃত হয়।

4সুপার-হিটারগুলির সাধারণত একাধিক টিউব সার্কিট থাকে যা এক বা একাধিক রিটার্ন বাঁক সহ সমান্তরালভাবে থাকে, যা শিরোনামের মধ্যে সংযুক্ত থাকে।

রিহিটার

1রি-হিটারগুলির কাজ হল টারবাইন থেকে আংশিকভাবে প্রসারিত বাষ্পকে পুনরায় গরম করা।

এটি করা হয় যাতে বাষ্পটি টারবিনের শেষ পর্যায়ে যতটা সম্ভব শুকনো থাকে।

2স্থানঃ কনভেক্টিভ সুপারহিটারের আগে বা পরে ইউটিলিটি বয়লারের কনভেক্টিভ জোনে। আধুনিক উচ্চ চাপের বয়লারে, রিহিটারগুলি সাধারণত দুটি বিভাগে থাকে।

3প্রাথমিক অংশটি কনভেক্টিভ জোনে স্থাপন করা হয় এবং গৌণ অংশটি ঠিক চুল্লিটির উপরের অংশ থেকে ঝুলন্ত প্রস্থানস্থলে স্থাপন করা হয়।

4রিহিটারের জন্য ডিজাইন বিবেচনা সুপারহিটারের মতো।

5এটি একই আউটপুট তাপমাত্রা আছে কিন্তু বাষ্প চাপগুলি সুপারহিটারগুলির প্রায় 20-25%। অতএব নিম্ন মানের ইস্পাত খাদ রিহিটারগুলির জন্য ব্যবহার করা যেতে পারে।

প্রকার সুবিধা অসুবিধা সমর্থন পদ্ধতি

পেনডেন্ট টাইপ

1.কঠোর কাঠামোগত সহায়তা

2ঘনীভূত বাষ্পের ফলে প্রবাহ ব্লক

3. নীচে জমা পানি পরিষ্কার করতে ধীর পুনরায় চালু প্রয়োজন. উপরে থেকে সমর্থিত

ইনভার্টেড টাইপ

1ঘনীভূত বাষ্পের সঠিক নিষ্কাশন

2. কাঠামোগত অনমনীয়তা অভাব, বিশেষ করে উচ্চ গতির গ্যাস প্রবাহের মধ্যে

অনুভূমিক-ধরণ

1সঠিক স্রাব

2. ভাল কাঠামোগত অনমনীয়তা.

তারা সরাসরি ফ্লেম দেখতে না তাই তারা প্রধানত convective টাইপ থেকে সাধারণত প্রধান চুল্লি সমান্তরাল উল্লম্ব গ্যাস নল মধ্যে সমর্থিত হয়।

সুপারহিটার এবং রিহিটারের বিবরণ

সুপারহিটার এবং রিহিটারের উত্পাদন এবং গ্রহণযোগ্যতার মানদণ্ড

1.JB/T1611 "কোটল পাইপ তৈরির জন্য প্রযুক্তিগত বিবরণী"

2.JB/T1612 "কোটল চাপ পরীক্ষার প্রযুক্তিগত শর্তাবলী। "

3.JB/T1613 "কোটালের চাপ অংশগুলির ঢালাইয়ের জন্য প্রযুক্তিগত বিবরণী"

4.JB/T1615"কোটলের পেইন্টিং এবং প্যাকেজিংয়ের জন্য প্রযুক্তিগত স্পেসিফিকেশন"

5. JB/T3375 "কোটল নির্মাণের জন্য উপকরণ গ্রহণের নিয়ম।"
