ASME স্ট্যান্ডার্ডের সাথে উন্নত জ্বলন চেম্বার দক্ষতার জন্য বয়লার ঝিল্লি প্রাচীর

ASME স্ট্যান্ডার্ডের সাথে উন্নত জ্বলন চেম্বার দক্ষতার জন্য বয়লার ঝিল্লি প্রাচীর

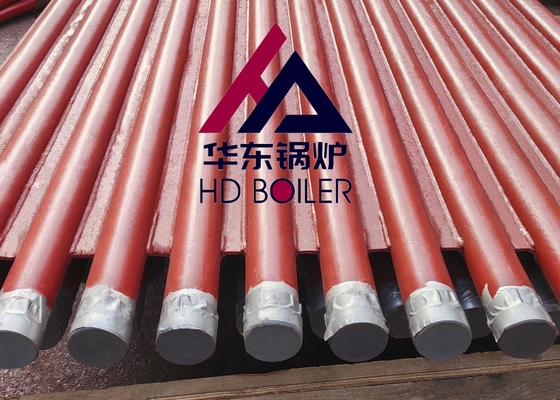

পণ্যের ভূমিকাঃ বয়লার ঝিল্লি প্রাচীর

       ঝিল্লি জল প্রাচীর একটি বায়ুরোধী কাঠামো পাইপ এবং ঝাল welded গঠিত হয়। সুবিধাগুলি চুল্লি মধ্যে কম বায়ু ফুটো হয়,এবং পাইপ স্থাপন চুলা প্রাচীর ইস্পাত কাঠামোর লোড কমাতে এবং বয়লার খরচ কমাতে ব্যবহার করা যেতে পারে; সাসপেনশন কাঠামো ব্যবহার সহজতর এবং তাপীয় সম্প্রসারণ সিস্টেম উন্নত; এটি বড় আকারের যান্ত্রিক উত্পাদন জন্য উপযুক্ত এবং একটি উচ্চ সমাবেশ হার আছে;তাপ সঞ্চয় ক্ষমতা ছোটএই পদ্ধতিতে, একটি বড় ক্ষমতা, যা একটি ছোট মেশিনের জন্য উপযুক্ত, এবং একটি ছোট মেশিনের জন্য উপযুক্ত।উচ্চ তাপমাত্রা এবং উচ্চ চাপের বয়লার বেশিরভাগই ঝিল্লি জল দেয়াল ব্যবহার করে.

শ্রেণীবিভাগ

বিভিন্ন উত্পাদন প্রক্রিয়া অনুযায়ী, তিন ধরণের ঝিল্লি জল শীতল দেয়াল রয়েছেঃ

(1) প্রথমটি রোলড ফিন টিউবগুলির সাথে সারিগুলিতে ঝালাই করা হয়, এবং ঝালাইয়ের কাজের চাপ ছোট, তবে ফিন টিউবগুলি ব্যয়বহুল।

(2) সাধারণ টিউব এবং ফিন (প্লেইন স্টিল) সারিগুলিতে ঝালাই করা হয়, উপাদান খরচ কম, এবং এটি বিভিন্ন পিচগুলির প্রয়োজনীয়তা পূরণ করা সহজ,কিন্তু সমতল ইস্পাত উচ্চ নির্ভুলতা প্রয়োজনীয়তা আছে এবং সমাপ্তি সরঞ্জাম প্রয়োজন.

(3) প্লেইন টিউব সিন্টারিং ওয়েল্ডিং, ইন্টার-পাইপ ফিনটি ওয়েল্ডিং তারের গলনা এবং ভরাট দ্বারা গঠিত হয়, যা বেশিরভাগ পাইপ স্ক্রিনের জন্য ছোট ইন্টার-পাইপ পিচ সহ ব্যবহৃত হয়।ঝিল্লি জল প্রাচীর intertube pitch বয়লার চাপ সম্পর্কিত হয়, চুলা তাপ লোড এবং অন্যান্য কারণ এবং সাধারণ s/d 1.2 ~ 1 হয়।5.

সুবিধা

বর্ণনা

ওয়াটার ওয়াল প্যানেলগুলি বর্জ্য তাপ পুনরুদ্ধার বয়লারে ব্যবহৃত হয়। আমরা ওয়াটার ওয়াল প্যানেল তৈরি করি। এগুলি গ্রাহকদের অঙ্কন এবং নির্দিষ্টকরণের জন্য কার্বন ইস্পাত টিউব থেকে তৈরি করা হয়।বাঁকা অংশে ডিম্বাশয় এবং পাতলা হওয়ার জন্য বিশেষ যত্ন নেওয়া হয়, উত্পাদনের সময়।

আমরা ওয়াটারওয়াল প্যানেলের একটি বিস্তৃত পরিসীমা উত্পাদন এবং সরবরাহ করছি। আমাদের দেওয়া টিউবগুলি একটি বড় অভ্যন্তরীণ চাপের প্রতিরোধের জন্য পরিচিত কারণ ফিনের উপাদানটির একটি অবিচ্ছিন্ন স্ট্রিপএই টিউবগুলি অভিন্নভাবে তাপ সরবরাহ করে যার ফলে তাপ উত্পাদন বৃদ্ধি পায়।

বয়লারের ওয়াটার ওয়াল প্যানেলের প্রধান কাজ হল উচ্চ তাপমাত্রার শিখা বা ধোঁয়া থেকে উৎপন্ন তাপ শোষণ করা এবং টিউবগুলিতে বাষ্প বা গরম জল উৎপন্ন করা,অতএব চেম্বার তাপমাত্রা কমাতে.

নির্মাণের বিবরণ

ঝিল্লি জল শীতল দেয়ালের সংমিশ্রণ বৈশিষ্ট্যগুলি নিম্নরূপঃ
1. সেগমেন্টেড পাইপ রিংটি সংমিশ্রণ ফ্রেমের উপর উত্তোলন করা হলে পাইপ সারিটির প্রস্থ, দৈর্ঘ্য, সমতলতা এবং ব্যাসার্ধ পরীক্ষা করুন এবং সামঞ্জস্য করুন।যদি টিউব সারির প্রস্থ নির্দিষ্ট আকারের চেয়ে বেশি বা কম হয়, ফিনটি একটি উপযুক্ত দৈর্ঘ্যে কাটা যেতে পারে, নির্দিষ্ট আকারের সাথে সামঞ্জস্য করা যায় এবং তারপরে পুনরায় ঝালাই করা যায়।বড় আকারের কিছু পাইপের মধ্যে ফিনগুলি শেকড়ের পার্থক্য দূর করার জন্য পাইপের মধ্যে দূরত্ব হ্রাস করতে কাটা যেতে পারে, এবং তারপরে ফিনগুলি ঝালাই করা যেতে পারে। যখন পাইপ সারির অসমতা অনুমোদিত পরিসীমা ছাড়িয়ে যায়, তখন জ্যাকের শীর্ষ চাপটি সংশোধন করতে গ্যান্ট্রি ফ্রেম ব্যবহার করা যেতে পারে।
2. পাইপ সারির বট জয়েন্ট একক পাইপের চেয়ে আলাদা। একক পাইপের ওয়েল্ডিং জয়েন্ট ওয়েল্ডিংয়ের পরে প্রায় 1-2 মিমি সঙ্কুচিত হয়, যা অন্যান্য পাইপগুলিতে কোনও প্রভাব ফেলে না।কিন্তু পাইপ সারিতে একই নয়, পাইপ সারির দুটি বিভাগের বট ওয়েল্ডিং, যদি এক পাশ থেকে অন্য দিকে ওয়েল্ডিং ক্রম, deformation দ্বারা সৃষ্ট পাইপ শেষ পর্যন্ত ওয়েল্ডিং খুব বড় হয়,বট ওয়েল্ডিংয়ের আগে, এই ঢালাই জয়েন্টের বুট ক্লিয়ারেন্স ব্যাপকভাবে পরিমাপ করা উচিত, এবং বুট ক্লিয়ারেন্স খুব ছোট, মাঝারি, খুব বড় শ্রেণীবিভাগ অনুযায়ী,যদি বুকে ক্লিয়ারান্স খুব বড় বা খুব ছোট হয়, পাইপ কাটা পদ্ধতি গ্রহণ করতে হবে, একটি মাঝারি স্বল্প পাইপ দ্বারা প্রতিস্থাপিত। এই সময়ে, ঢালাইয়ের সংকোচনের কারণে, একটি বৃহত্তর ফাঁক সঙ্গে পাইপ solderable হয়ে যাবে।পাইপ ওয়েল্ডিংয়ের সঙ্কুচিত বিকৃতি হ্রাস করার জন্য, সমতা এবং ক্রস ওয়েল্ডিং পদ্ধতি গ্রহণ করা উচিত।
3. সামনের এবং পিছনের জল শীতল দেয়ালের নীচের অংশে চুল্লির নীচে (শীতল ছাই বালতি) রয়েছে এবং পিছনের জল শীতল দেয়ালের উপরের অংশে শিখা কোণ রয়েছে,তাই উপাদান আকার বড় এবং আকৃতি আরো বিশেষ হয়, তাই এটি একত্রিত করা কঠিন।
4. পিছনের জল প্রাচীর পাইপের একক পাস বল অন্যান্য গরম পৃষ্ঠ পাইপ থেকে ভিন্ন। কারণ উপরের হেডার বক্সের পিছনের জল প্রাচীর একটি অগ্নিরোধী কোণ আছে,অগ্নিরোধী কোণ বাঁকানো পাইপ সংখ্যা পিছন জল প্রাচীর যে একই, ফ্লেমপ্রুফ এঙ্গেলের অনমনীয়তা বাড়ানোর জন্য, দূরত্বযুক্ত সোজা পাইপগুলির একটি উল্লেখযোগ্য সংখ্যাও রয়েছে (বেশিরভাগ চুল্লি প্রকার) ।ইকুইডিএমিটার বিশেষ আকৃতির ঢালাই ইস্পাত টী (তিন শাখা পাইপ) ইনস্টল করা হয়. সোজা টিউব এবং উপরের সংযুক্ত ট্যাংক মধ্যে সংযোগ Φ 5 মিমি বা Φ 10 মিমি এর সীমাবদ্ধতা দিয়ে সজ্জিত করা হয়।কাজ মাঝারি বাঁকা পাইপ অধিকাংশই শিখা কোণ শীতল করার জন্য অনুকূল, এবং কাজের মাধ্যম বাঁকা পাইপের একটি ছোট অংশ নিশ্চিত করে যে সোজা পাইপ এবং বাঁকা পাইপ অভ্যন্তরীণ চাপ হ্রাস করার জন্য সংশ্লিষ্ট পরিমাণ প্রসারণ আছে,তাই বলের মধ্য দিয়ে যাওয়ার অসুবিধা বৃদ্ধি পায়.

আমাদের সম্পর্কে

হুয়া ডং বয়লার কোং, লিমিটেড একটি উচ্চ প্রযুক্তির উদ্যোগ যা বয়লার উত্পাদন বিশেষায়িত। 1985 এর দশকের গোড়ার দিকে প্রতিষ্ঠিত হয়েছিল, দুটি উত্পাদন ঘাঁটি রয়েছে, এই কোম্পানিটি 400,000 m2 যার মূলধন 110 USD,000,000১৫০ জন টেকনিশিয়ান এবং ৬০০ জন কোডেড ওয়েল্ডার সহ ১১০০ জন কর্মী রয়েছে।হুয়া ডং চীনের জেনারেল অ্যাডমিনিস্ট্রেশন অব ক্যাপাসিটি সুপারভিশন কর্তৃক প্রদত্ত গ্রেড এ বয়লার এবং গ্রেড এ 1 এবং এ 2 চাপযুক্ত পাত্রে উত্পাদন লাইসেন্সের অধিকারী, পরিদর্শন ও কোয়ারেন্টাইন; এছাড়াও এটি আমেরিকান সোসাইটি অফ মেকানিক্যাল ইঞ্জিনিয়ার্স দ্বারা জারি করা "এস" এবং "ইউ" "এনবি" স্ট্যাম্প ধারণ করে; ইতিমধ্যে এই কোম্পানি ISO9001, SO3834 এর সার্টিফিকেশন পাস করেছে,EN12952 গুণমান ব্যবস্থাপনা ব্যবস্থা.
