উৎপত্তি স্থল: | জিয়াংসু, চীন |
পরিচিতিমুলক নাম: | HD Boiler |
সাক্ষ্যদান: | ASME, EN, SGS, ISO9001 |
মডেল নম্বার: | বয়লার ইকোনোমাইজার |
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
---|---|
প্যাকেজিং বিবরণ: | সমুদ্রোপযোগী প্যাকিং |
ডেলিভারি সময়: | 30 দিন |
উপাদান: | কার্বন ইস্পাত বা স্টেইনলেস স্টীল, বয়লার ইস্পাত, ইস্পাত টিউব | জ্বালানী: | কয়লা চালিত |
---|---|---|---|
সারফেস ট্রিটমেন্ট: | আঁকা | গঠন: | অনুভূমিক এবং উল্লম্ব |
রঙ: | গ্রাহকের প্রয়োজনীয়তা | ব্যবহার: | শিল্প, পাওয়ার স্টেশন, চিনি শিল্প... |
লক্ষণীয় করা: | আখের বয়লার ইকোনোমাইজার,সুপারহিটার বয়লার ইকোনোমাইজার,সেরেটেড ফিন টিউব বয়লার ইকোনোমাইজার |

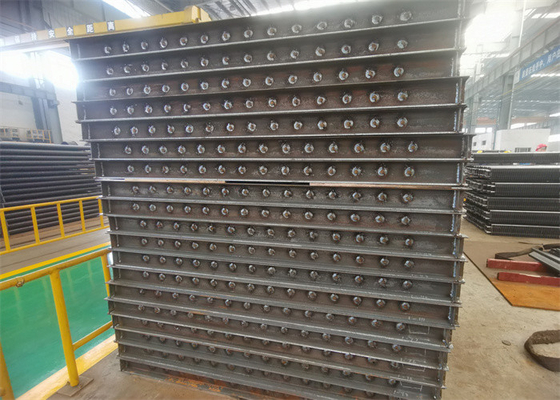

বয়লার ইকোনোমাইজার সুপারহিটার হিট এক্সচেঞ্জারের জন্য আখের বয়লার স্প্রিয়াল ফিন টিউব সেরেটেড ফিন টিউব
ইকোনমিওজার ফাংশন
(1) ইকোনোমাইজার একটি বয়লারের মতো একটি বাষ্প উৎপাদন ব্যবস্থা।যখন ইঞ্জিন সিলিন্ডার থেকে নিষ্কাশন ভালভের মাধ্যমে নিষ্কাশন গ্যাস নির্গত হয় তখন এটি জল গরম করে বাষ্প তৈরির জন্য বয়লারে যায়।
(2) এই গ্যাসগুলির পরে এটি ইকোনোমাইজারের মধ্য দিয়ে যায় এবং অবশিষ্ট নিষ্কাশন গ্যাসের তাপমাত্রা ইকোনোমাইজারে জলকে উত্তপ্ত করা হয়।এটি বাষ্প উৎপন্ন করতে সাহায্য করে এবং এটি দক্ষতা উন্নত করে এবং জ্বালানী খরচ বাঁচায়
(3) একজন ইকোনোমাইজার বয়লার নিষ্কাশন থেকে বর্জ্য তাপ ব্যবহার করে, যা অন্যথায় (বেশিরভাগ ক্ষেত্রে) বয়লারে ফিড ওয়াটারকে প্রিহিট করার জন্য বায়ুমন্ডলে হারিয়ে যাবে। এটি বয়লারের কার্যক্ষমতা উন্নত করে এবং জ্বালানী খরচ কমায়।
প্রকারভেদ
বয়লারের ফিড ওয়াটার থেকে সুপারহিটেড বাষ্পে উত্তপ্ত হওয়ার তিনটি ধাপ রয়েছে: ফিড ওয়াটার প্রিহিটিং, বাষ্পীভবন এবং সুপারহিটিং।তিনটি ধাপ তিনটি ভিন্ন গরম করার পৃষ্ঠে সমাপ্ত হয়।বয়লার স্টিম এবং ওয়াটার সার্কিট তিনটি ভিন্ন গরম করার পৃষ্ঠের পাশাপাশি তাদের সংযোগকারী পাইপগুলির সমন্বয়ে গঠিত।বয়লার ইকোনোমাইজার তাদের মধ্যে একটি, এবং ফিড ওয়াটার প্রি-হিট করার জন্য এটি সঠিক সরঞ্জাম।এইভাবে, এটি বয়লার বাষ্প এবং জল সার্কিটে বয়লার কাজের তরলের জন্য সর্বনিম্ন তাপমাত্রা সহ গরম করার পৃষ্ঠ।এই সরঞ্জামের মধ্য দিয়ে যাওয়া কার্যকারী তরল হল মনোফ্যাসিক জল (নন-বয়লিং ইকোনোমাইজার)।
সুপার হাই প্রেসার বয়লার বেশিরভাগই নন-বয়লিং টাইপ ইকোনোমাইজার ব্যবহার করে।এর কারণ হল যখন চাপ বেশি থাকে, তখন বাষ্পীভবনের সুপ্ত তাপ কমে যায়, যখন উত্তপ্ত জলের তাপ বেশি হয়, তাই জলের প্রাচীরের প্যানেলে গরম করার জন্য কিছু জল পাঠানো প্রয়োজন যাতে জলের উপর স্ল্যাগিং প্রতিরোধ করা যায়। চুল্লির আউটলেট এবং চুল্লির অভ্যন্তরে উত্তাপের পৃষ্ঠতলগুলি চুল্লিগুলিতে এবং আউটলেট ফ্লু গ্যাসের অত্যধিক তাপমাত্রার কারণে ঘটে।তাই সাধারণত সুপার হাই প্রেসার বয়লার নন-বয়লিং টাইপ ইকোনোমাইজার ব্যবহার করে।
কোন ধরনের ইকোনোমাইজার বিবেচনা করার প্রধান বিষয় হল বয়লারের পরামিতি।যখন বয়লারের পরামিতি ভিন্ন হয়, তখন কার্যকারী তরল গরম করার জন্য তিনটি পর্যায়ে প্রয়োজনীয় তাপ শোষণের অনুপাত পার্থক্য করে।তাই তিনটি গরম করার পৃষ্ঠের অনুরূপ ব্যবস্থাগুলিও পরিবর্তন করা দরকার।উচ্চ পরামিতি সহ বড় ইউনিটগুলির জন্য, তাদের বাষ্পীভূত তাপ শোষণ কম, যখন গরম করার মাধ্যমে জলের তাপ শোষণ, সুপারহিটিং দ্বারা বাষ্পের তাপ শোষণ, পুনরায় গরম করার মাধ্যমে তাপ শোষণ বেশ বড়।সুতরাং, নন-বয়লিং টাইপ ইকোনোমাইজার হল সুপার হাই প্রেসার ইউনিট বয়লারের প্রধান ধরন।
ফাংশন
1. জ্বালানী সাশ্রয়: ইকোনোমাইজারগুলি বয়লারের পিছনের অংশে স্থাপন করা হয়।এইভাবে ধোঁয়া এবং গ্যাসের তাপমাত্রা হ্রাস করতে পারে, এইভাবে জ্বালানী সংরক্ষণ করতে পারে।
2.বাষ্প ড্রামের কাজের অবস্থার উন্নতি করুন: অর্থনীতিবিদদের কারণে, বাষ্প ড্রামে প্রবেশ করার সময় ফিড জলের তাপমাত্রা বৃদ্ধি পায়।এটি ফিড ওয়াটার এবং স্টিম ড্রাম প্রাচীরের পাশাপাশি স্টিম ড্রাম থার্মাল স্ট্রেসের মধ্যে তাপমাত্রার পার্থক্য হ্রাস করে, যাতে এটি বাষ্প ড্রামগুলির কাজের অবস্থার উন্নতি করে এবং পরিষেবা জীবন বৃদ্ধি করে।
3.বয়লার উৎপাদন খরচ কমানো: বয়লার ইকোনোমাইজারে ফিড ওয়াটার গরম করা হয়।বয়লার ইকোনোমাইজার হিসেবে কম তাপমাত্রার খুচরা যন্ত্রাংশের ব্যবহার উচ্চ-মূল্যের উচ্চ তাপমাত্রার জলের প্রাচীর প্যানেলগুলির কিছু প্রতিস্থাপনের জন্য বয়লার তৈরির খরচ কমিয়ে দেয়।
স্পেসিফিকেশন
বর্ণনা | বয়লার ইকোনোমাইজার |
উপাদান | খাদ ইস্পাত, কার্বন ইস্পাত, SA210C, SA213T22, ইত্যাদি। |
উপাদান মান | ASTM, EN বা ISO ইত্যাদি |
মাত্রা | কাস্টমাইজেশন |
ওজন |
ন্যূনতম: 10 টন |
গলানোর প্রক্রিয়া: | EF+LF + VD |
প্রক্রিয়া | উপাদান→ইনগট → হট/কোল্ড-রোলিং → হিট ট্রিটমেন্ট (নর্মালাইজিং+ টেম্পারিং) → পরিদর্শন → রুক্ষ মেশিনিং → ইউটি → ২য় হিট ট্রিটমেন্ট → ফিনিশিং মেশিনিং → পরিদর্শন |
ইউটি স্ট্যান্ডার্ড | ASTM A388 বা EN10228, ইত্যাদি |
মান নিয়ন্ত্রণ
1. ফলিত উপকরণ তথ্য সহ প্রভাব পরীক্ষা এবং শক্তি গণনা রিপোর্ট।
2. স্টিল প্লেট, টিউব এবং ইলেক্ট্রোডের 100% NDT (অ-ধ্বংসাত্মক পরিদর্শন) রিপোর্ট
3. এক্স-রে, γ-রে এবং তরল অনুপ্রবেশকারী পরীক্ষার পরিদর্শন প্রতিবেদন (ওয়েল্ডিং সীম): পুরো বয়লারের গুণমান নিশ্চিত করতে
4. হাইড্রোলিক পরীক্ষা রিপোর্ট: মান কাজের চাপ এবং নিরাপত্তা নিশ্চিত করুন
