উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HDB |
সাক্ষ্যদান: | ASME, EN, ISO |
ন্যূনতম চাহিদার পরিমাণ: | 20 টন |
---|---|
প্যাকেজিং বিবরণ: | ইস্পাতের তৈরি কাঠামো |
ডেলিভারি সময়: | 30-90 দিন |
পণ্যের নাম: | বয়লার মেমব্রেন ওয়াল | কীওয়ার্ড: | বয়লার ওয়াটার ওয়াল প্যানেল |
---|---|---|---|
টিউবের উপাদান: | এসএ192 | উপাদান সমতল বার: | Q235B |
আবেদন: | সুগার মিলের বয়লার, কয়লা চালিত বয়লার | প্রযুক্তি: | সারি বাঁক, SAW |
লক্ষণীয় করা: | বেস টিউব বয়লার মেমব্রেন ওয়াল,বয়লার ওয়াটার মেমব্রেন ওয়াল প্যানেল,মেনিফোল্ড হেডার সহ বয়লার মেমব্রেন ওয়াল |
ASME স্ট্যান্ডার্ড বেস টিউব SA192 ম্যানিফোল্ড হেডার সহ তৈরি বয়লার মেমব্রেন ওয়াল
পণ্য পরিচিতি
ওয়াটার ওয়াল প্যানেলগুলি বয়লারগুলির প্রধান গরম করার পৃষ্ঠ, যা বয়লার কোণার চারপাশে সাজানো স্টিলের টিউবের সংখ্যক সারি দ্বারা গঠিত।ভিতরে প্রবাহিত জল বা বাষ্প, এবং বাইরে বয়লারের চুল্লিতে শিখার তাপ গ্রহণ করে, প্রধানত চুল্লিতে উচ্চ তাপমাত্রার দহন পণ্যগুলির বিকিরণ তাপ শোষণ করে।কার্যকারী তরল এতে উঠে যায় এবং তাপে বাষ্পীভূত হয়।
জল প্রাচীর প্যানেল প্রধান ধরনের আমাদের কোম্পানি গড়া ঝিল্লি প্রাচীর.
মেমব্রেন ওয়াটার ওয়াল হল একটি এয়ার-টাইট স্ট্রাকচার যাতে পাইপ এবং পাখনা থাকে। সুবিধা হল চুল্লিতে বাতাসের ফুটো কম হয়;পাইপ-লেয়িং ওয়াল, ইস্পাত কাঠামোর উপর কম লোড এবং বয়লারের কম খরচ ব্যবহার করতে পারে;সাসপেনশন স্ট্রাকচার ব্যবহার করা সহজ এবং তাপ সম্প্রসারণ সিস্টেম উন্নত করা, বড় আকারের যান্ত্রিক উৎপাদনের জন্য উপযুক্ত, উচ্চ সমাবেশের হার, কম তাপ সঞ্চয় করার ক্ষমতা এবং স্টার আপ এবং শাটডাউন সময় সংক্ষিপ্ত।অসুবিধা হল যে উত্পাদন প্রক্রিয়া জটিল।ঝিল্লি জল প্রাচীর প্রায়ই বড় ক্ষমতা, উচ্চ তাপমাত্রা এবং উচ্চ চাপ বয়লার ব্যবহার করা হয়।
বিভিন্ন উত্পাদন প্রক্রিয়া অনুসারে, ঝিল্লির জলের প্রাচীরকে তিন প্রকারে ভাগ করা যেতে পারে: 1. রোলড ফিন টিউবগুলি সারিবদ্ধভাবে ঢালাই করা হয়, কম ঢালাই কাজের চাপ সহ, কিন্তু ফিন টিউবগুলি ব্যয়বহুল।2. বেয়ার টিউব এবং ফিন (ফ্ল্যাট স্টিল) সারিগুলিতে ঢালাই করা হয়, যার উপাদান খরচ কম এবং সহজেই বিভিন্ন পিচের প্রয়োজনীয়তা মেটাতে পারে, তবে ফ্ল্যাট স্টিলের জন্য উচ্চ নির্ভুলতা এবং ফিনিশিং সরঞ্জামের প্রয়োজন হয়। 3. বেয়ার টিউব ফিউশন ওয়েল্ডিং, পাখনাগুলির মধ্যে টিউবগুলি ঢালাই তারে ভরাট করে গঠিত হয়, বেশিরভাগ টিউবের মধ্যে ছোট পিচের জন্য ব্যবহৃত হয়।ঝিল্লির জলের প্রাচীরের টিউবগুলির মধ্যে পিচ বয়লারের চাপ এবং চুল্লির তাপ লোডের মতো কারণগুলির সাথে সম্পর্কিত, সাধারণত s/d হয় 1.2-1.5।
স্পেসিফিকেশন

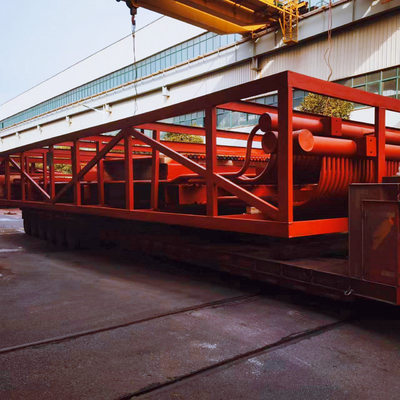

উপরের ছবিগুলি একটি পাকিস্তান প্রকল্পের জন্য মেমব্রেন দেয়াল যা নীচের স্পেসিফিকেশনের বিবরণ সহ:
নাম | মেমব্রেন ওয়াল |
উপাদান | ASME SA192M এবং Q235B |
টিউবের আকার | 63.5*4.5 মিমি |
স্ট্যান্ডার্ড | ASME/GB মান অনুযায়ী |
যন্ত্রপাতি | স্বয়ংক্রিয় উত্পাদন সরঞ্জাম |
আবেদন | সুগার মিলের বয়লার এবং পাওয়ার প্লান্টের বয়লার রক্ষণাবেক্ষণ |
