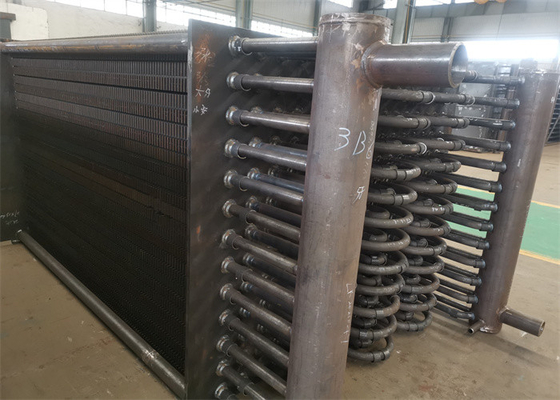

ASME স্ট্যান্ডার্ড পেইন্টেড হরাইজন্টাল বয়লার ইকোনোমাইজার গ্যাস ফায়ারড পাওয়ার প্ল্যান্ট রিডুসিং

ASME স্ট্যান্ডার্ড কার্বন স্টিল ইকোনোমাইজার পাওয়ার প্ল্যান্ট খরচের হার কমায়

অর্থনীতিবিদ প্রকারভেদ

যদি কাজের তরল গরম করার এক্সটেনশন অনুসারে, ইকোনোমাইজারগুলিকে অ-ফুটন্ত এবং ফুটন্ত প্রকারে ভাগ করা যায়।

1. ফুটন্ত ইকোনোমাইজার: আউটলেটের জলের তাপমাত্রা কেবলমাত্র পরিপূর্ণ তাপমাত্রায় পৌঁছতে পারে না, তবে কিছু জলকে বাষ্পীভূত করতে পারে, অনুপাতটি মোট ফিড জলের প্রায় 10-15%, বেশি প্রবাহ প্রতিরোধের ক্ষেত্রে 20% এর বেশি নয় কাজের তরল পর্যন্ত।

2. নন-বয়লিং ইকোনোমাইজার: প্রদত্ত চাপে স্ফুটনাঙ্কের তুলনায় আউটলেটের তাপমাত্রা 20-25 ডিগ্রি কম।

বেশিরভাগ মাঝারি চাপের বয়লার ফুটন্ত ধরনের ইকোনোমাইজার ব্যবহার করে।এর কারণ হল মাঝারি চাপের বয়লারে পানির বাষ্পীভবনের সুপ্ত তাপ বেশি এবং উত্তপ্ত পানির তাপ কম।এইভাবে বয়লার ইকোনোমাইজারে বাষ্পীভূত করার জন্য কিছু জল পাঠানো প্রয়োজন যাতে ফানাসেসে অস্থির দহন রোধ করা যায় এবং অতি কম আউটলেট ফ্লু গ্যাস তাপমাত্রার কারণে সুপারহিটার হিসাবে গরম করার পৃষ্ঠগুলিতে ধাতুর বর্ধিত ব্যবহার রোধ করা যায়।উপরন্তু, এটি অর্থনীতিবিদদের ভূমিকা পালন করতে সাহায্য করতে পারে।

সুপার হাই প্রেসার বয়লার বেশিরভাগই নন-বয়লিং টাইপ ইকোনোমাইজার ব্যবহার করে।এর কারণ হল যখন চাপ বেশি থাকে, তখন বাষ্পীভবনের সুপ্ত তাপ হ্রাস পায়, যখন উত্তপ্ত জলের তাপ বেশি হয়, তাই জলের প্রাচীর প্যানেলে গরম করার জন্য কিছু জল প্রেরণ করা প্রয়োজন যাতে জলের উপর স্ল্যাগিং প্রতিরোধ করা যায়। চুল্লির আউটলেট এবং চুল্লির অভ্যন্তরে উত্তাপিত পৃষ্ঠতলগুলি চুল্লিগুলিতে এবং আউটলেট ফ্লু গ্যাসের অত্যধিক তাপমাত্রার কারণে ঘটে।তাই সাধারণত সুপার হাই প্রেসার বয়লার নন-বয়লিং টাইপ ইকোনোমাইজার ব্যবহার করে।

কোন ধরনের ইকোনোমাইজার বিবেচনা করার প্রধান ফ্যাক্টর হল বয়লারের প্যারামিটার।যখন বয়লারের পরামিতিগুলি ভিন্ন হয়, তখন কার্যকারী তরল গরম করার জন্য তিনটি পর্যায়ে প্রয়োজনীয় তাপ শোষণের অনুপাত পার্থক্য করে।তাই তিনটি গরম করার পৃষ্ঠের অনুরূপ ব্যবস্থাগুলিও পরিবর্তন করা দরকার।উচ্চ পরামিতি সহ বড় ইউনিটগুলির জন্য, তাদের বাষ্পীভূত তাপ শোষণ কম, যখন গরম করার মাধ্যমে জলের তাপ শোষণ, সুপারহিটিং দ্বারা বাষ্পের তাপ শোষণ, পুনরায় গরম করার মাধ্যমে তাপ শোষণ বেশ বড়।সুতরাং, নন-বয়লিং টাইপ ইকোনোমাইজার হল সুপার হাই প্রেসার ইউনিট বয়লারের প্রধান ধরন।

ফাংশন

ইকোনোমাইজার ব্যবহার করার উত্স হল ফ্লু গ্যাস বর্জ্য তাপ ব্যবহার করে ফিড ওয়াটার গরম করা যাতে নিষ্কাশনের তাপমাত্রা হ্রাস করা যায় এবং বয়লারের কার্যকারিতা বাড়ানো যায়, জ্বালানি খরচ বাঁচানো যায়, যেটিকে ইকোনোমাইজার নাম দেওয়া হয়েছে।যদি বয়লার ইকোনোমাইজার ব্যবহার করা হয়, বাষ্পীভবন গরম করার পৃষ্ঠে আসার আগে ফিড ওয়াটারটি ইতিমধ্যেই এখানে গরম করা হয়, এইভাবে বাষ্পীভবন গরম করার পৃষ্ঠের পাশাপাশি গরম করার ক্ষেত্রেও তাপ শোষিত হয়।বয়লার ইকোনোমাইজার কাউন্টারকারেন্ট স্থাপন করা হয়।কর্মক্ষম তরল গড় তাপমাত্রা পরিপাকিত জলের তুলনায় কম, এবং পাতলা প্রাচীর এবং ছোট ব্যাসের টিউব প্রয়োগের জন্য শর্ত তৈরি করতে বাধ্যতামূলক প্রবাহ প্রয়োগ করুন।পুরো কাঠামোটাও খুব টাইট।এইভাবে, তাপ স্থানান্তর তাপমাত্রা পার্থক্য এবং তাপ স্থানান্তর সহ-দক্ষ পরিচলন বাষ্পীভবন টিউব বান্ডিলের তুলনায় বেশি যার ধোঁয়া তাপমাত্রার পরিসীমা একই।যে বয়লার ইকোনোমাইজারগুলি পরিচলন বাষ্পীভবন টিউব বান্ডিলগুলিকে প্রতিস্থাপন করে তা ধাতুর ব্যবহারকে একটি বড় প্রসারিত দ্বারা হ্রাস করতে পারে।আরও, উত্তপ্ত ফিড জল বাষ্প ড্রামে আসে, এইভাবে জল এবং বাষ্প ড্রাম প্রাচীরের মধ্যে তাপমাত্রার পার্থক্য হ্রাস করতে পারে এবং শেষ পর্যন্ত বাষ্প ড্রামের তাপীয় চাপ হ্রাস করতে পারে।উপরের কারণগুলির কারণে, এখন ইকোনোমাইজাররা বয়লারের গুরুত্বপূর্ণ অংশ।সুতরাং আমরা নীচের মত অর্থনীতিবিদদের কাজগুলিকে গ্রীষ্মীকরণ করতে পারি:

1. জ্বালানী সাশ্রয়: ইকোনোমাইজারগুলি বয়লারের পিছনের অংশে স্থাপন করা হয়।এইভাবে ধোঁয়া এবং গ্যাসের তাপমাত্রা হ্রাস করতে পারে, এইভাবে জ্বালানী সংরক্ষণ করতে পারে।

2.বাষ্প ড্রামের কাজের অবস্থার উন্নতি করুন: অর্থনীতিবিদদের কারণে, বাষ্প ড্রামে প্রবেশ করার সময় ফিড জলের তাপমাত্রা বৃদ্ধি পায়।এটি ফিড ওয়াটার এবং স্টিম ড্রাম প্রাচীরের পাশাপাশি স্টিম ড্রাম থার্মাল স্ট্রেসের মধ্যে তাপমাত্রার পার্থক্য হ্রাস করে, যাতে এটি বাষ্প ড্রামগুলির কাজের অবস্থার উন্নতি করে এবং পরিষেবার জীবন বাড়ায়।

3. বয়লার উৎপাদন খরচ কমানো: বয়লার ইকোনোমাইজারে ফিড ওয়াটার গরম করা হয়।বয়লার ইকোনোমাইজার হিসেবে কম তাপমাত্রার খুচরা যন্ত্রাংশের ব্যবহার উচ্চ-মূল্যের উচ্চ তাপমাত্রার জলের প্রাচীর প্যানেলগুলির কিছু প্রতিস্থাপনের জন্য বয়লার তৈরির খরচ কমিয়ে দেয়।

বয়লারের ফিড ওয়াটার থেকে সুপারহিটেড বাষ্পে উত্তপ্ত হওয়ার তিনটি ধাপ রয়েছে: ফিড ওয়াটার প্রি-হিটিং, বাষ্পীভবন এবং সুপারহিটিং।তিনটি ধাপ তিনটি ভিন্ন গরম করার পৃষ্ঠে সমাপ্ত হয়।বয়লার স্টিম এবং ওয়াটার সার্কিট তিনটি ভিন্ন গরম করার পৃষ্ঠের পাশাপাশি তাদের সংযোগকারী পাইপগুলির সমন্বয়ে গঠিত।বয়লার ইকোনোমাইজার তাদের মধ্যে একটি, এবং এটি ফিড ওয়াটার প্রি-হিট করার সরঞ্জাম।এইভাবে, এটি বয়লার বাষ্প এবং জল সার্কিটে বয়লার কাজের তরলের জন্য সর্বনিম্ন তাপমাত্রা সহ গরম করার পৃষ্ঠ।এই সরঞ্জামের মধ্য দিয়ে যাওয়া কার্যকারী তরল হল মনোফ্যাসিক জল (নন-বয়লিং ইকোনোমাইজার)।

স্পেসিফিকেশন

মান নিয়ন্ত্রণ

1. প্রয়োগকৃত উপকরণ তথ্য সহ প্রভাব পরীক্ষা এবং শক্তি গণনা প্রতিবেদন।

2. স্টিল প্লেট, টিউব এবং ইলেক্ট্রোডের 100% NDT (অ-ধ্বংসাত্মক পরিদর্শন) রিপোর্ট

3. এক্স-রে, γ-রে এবং তরল অনুপ্রবেশকারী পরীক্ষার পরিদর্শন রিপোর্ট (ওয়েল্ডিং সীম): পুরো বয়লারের গুণমান নিশ্চিত করতে

4. হাইড্রোলিক পরীক্ষা রিপোর্ট: মান কাজের চাপ এবং নিরাপত্তা নিশ্চিত করুন
