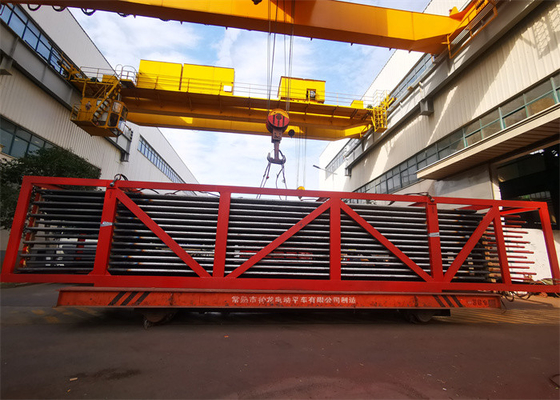

স্যাচুরেটেড স্টিমের জন্য ASME স্ট্যান্ডার্ড স্টেইনলেস স্টীল সুপারহিটার রিহিটার

রিহিটার এবং সুপারহিটার হল বয়লারে অবস্থিত টিউবের একটি সেট।জলের দেয়াল থেকে বাষ্প সুপারহিটারগুলিতে যায় যেখানে সর্বাধিক প্রয়োজনীয় অপারেটিং তাপমাত্রা অর্জন না হওয়া পর্যন্ত এটি তার স্যাচুরেশন তাপমাত্রার উপরে উত্তপ্ত হয়।সুপারহিটেড বাষ্প তারপর প্রধান বাষ্প পাইপিং মাধ্যমে উচ্চ-চাপ টারবাইনে প্রবাহিত হয়।উচ্চ-চাপ টারবাইন থেকে নিষ্কাশন বাষ্প পুনরায় গরম করার জন্য বয়লারে এবং সেখান থেকে মধ্যবর্তী এবং নিম্ন-চাপের টারবাইনে নির্দেশিত হয়।উচ্চ পুনরায় গরম করার তাপমাত্রা একটি পাওয়ার প্ল্যান্টের আউটপুট এবং দক্ষতা উন্নত করে।

স্পেসিফিকেশন:
সুপার হিটার হল সবচেয়ে গুরুত্বপূর্ণ বয়লার স্যাপ্রে পার্টস যা তাপীয় দক্ষতা উন্নত করে।উচ্চ তাপমাত্রার বাষ্প বয়লার রেডিয়েন্ট সুপার হিটার সাধারণত উচ্চ চাপ পাওয়ার প্লান্ট বয়লারে প্রয়োগ করা হয়।

বয়লারে, সুপার হিটারের ভূমিকা হল বিদ্যুৎ কেন্দ্রের কার্যকারিতা বাড়ানোর জন্য স্যাচুরেটেড বাষ্পকে সুপারহিটেড বাষ্পের একটি নির্দিষ্ট তাপমাত্রায় গরম করা।রিপিটার মূলত তাপবিদ্যুৎ কেন্দ্র চক্রের কার্যকারিতা আরও উন্নত করে।

স্টিম সুপার হিটার কয়েল: সুপার হিটার কয়েলগুলি বয়লারে স্যাচুরেটেড বাষ্প তৈরি করতে ব্যবহৃত হয়।সুপার হিটার কয়েলগুলি বিশেষভাবে পাওয়ার প্লান্টের বয়লারগুলিতে ব্যবহৃত হয়।আমরা গ্রাহকের অঙ্কন অনুযায়ী অ্যালয় স্টিলের বিভিন্ন গ্রেডে সুপার হিটার কয়েল তৈরি করি এবং দাগ কম স্টিলের টিউব সহ বা ছাড়াই গ্রাহকের অঙ্কন অনুযায়ী।

বয়লার অপারেটিং অবস্থার পরিবর্তন, যেমন লোড লেভেল, জ্বালানি পরিবর্তন, জ্বলন অবস্থার পরিবর্তন ইত্যাদি, সবই সুপারহিটার আউটলেট বাষ্পের তাপমাত্রার উপর প্রভাব ফেলে, তাই পাওয়ার স্টেশন বয়লারগুলিতে বয়লারের আউটলেটের বাষ্পের তাপমাত্রা সামঞ্জস্য করার উপায় রয়েছে যাতে এটি স্থিতিশীল হয়। নির্দিষ্ট মান। সাধারণত ব্যবহৃত মানে হল:

(1) জল জেট বা পৃষ্ঠ ধরনের তাপমাত্রা হ্রাসকারী সঙ্গে সরাসরি বাষ্প তাপমাত্রা সমন্বয়;

(2) সুইং বার্নার দিয়ে চুল্লির আউটলেট ধোঁয়ার তাপমাত্রা পরিবর্তন করতে;

(3) ধোঁয়া রিসার্কুলেশন অ্যাডজাস্টমেন্ট সুপারহিটার তাপ শোষণের সাথে। যখন বয়লার লোড বৃদ্ধি পায়, তখন ফ্লো সুপারহিটারের ইনলেট এবং আউটলেট স্টিমের তাপমাত্রা বৃদ্ধির মান বৃদ্ধি পায়, যখন রেডিয়েন্ট সুপারহিটারের তাপমাত্রা বৃদ্ধির মান হ্রাস পায়।

সুপারহিটার টিউব প্রাচীর সর্বোচ্চ তাপমাত্রার অধীনে বয়লার চাপ অংশ, তাই উচ্চ মানের কম কার্বন ইস্পাত এবং বিভিন্ন ক্রোমিয়াম মলিবডেনাম খাদ ইস্পাত ব্যবহার করা আবশ্যক, সর্বোচ্চ তাপমাত্রা অংশ কখনও কখনও এছাড়াও austenitic ক্রোমিয়াম নিকেল স্টেইনলেস স্টীল ব্যবহার করুন.বয়লার অপারেশনে, যদি পাইপলাইনের তাপমাত্রা উপাদানের টেকসই শক্তি, ক্লান্তি শক্তি বা পৃষ্ঠের অক্সিডেশনের অনুমোদিত তাপমাত্রা সীমা অতিক্রম করে, তাহলে পাইপলাইনটি বিস্ফোরিত হবে।

পাইপের বাইরের ব্যাস সাধারণত 30 ~ 60 মিমি হয়। সুপারহিটারের সবচেয়ে সাধারণ ধরনের হল সার্পেন্টাইন টিউব। এটির একটি অপেক্ষাকৃত ঘন টিউব সেট রয়েছে, যা 450 ~ 1000 ℃ এর ফ্লু গ্যাস তাপমাত্রায় ট্রান্সভার্স এবং অনুদৈর্ঘ্য ক্ষয় দ্বারা সাজানো হয়। ফ্লু গ্যাসের। ফ্লু গ্যাস প্রধানত পরিচলনের মাধ্যমে পাইপে তাপ স্থানান্তর করে এবং কিছু বিকিরণ তাপ শোষণ করে। স্ক্রীন টাইপ সুপারহিটারে অনেকগুলি টিউব স্ক্রীন থাকে, যা চুল্লি বা আউটলেটের উপরের অংশে সাজানো থাকে, বিকিরণ বা বিকিরণের অন্তর্গত। আধা-বিকিরণ সুপারহিটার। আগেরটি চুল্লি শিখার উজ্জ্বল তাপ শোষণ করে, যখন পরেরটি সংবহনশীল তাপের অংশ শোষণ করে। 10 mpa-এর উপরে পাওয়ার স্টেশন বয়লারে, সাধারণত স্ক্রিন টাইপ এবং সার্পেন্টাইন টিউব টাইপ সুপারহিটার উভয়ই তাপ শোষণ বাড়াতে ব্যবহৃত হয় .চুল্লির ভিতরের দেওয়ালে যে ওয়াল সুপারহিটার প্রয়োগ করা হয় তা হল দীপ্তিমান সুপারহিটার, যা খুব কমই ব্যবহৃত হয়৷ ওয়াল টাইপ সুপারহিটার বড় ক্ষমতার পাওয়ার স্টেশন বয়লারে চুল্লির ছাদের প্রাচীর তৈরি করতে ব্যবহৃত হয়nd পরিচলন ফ্লু, এবং অন্তরণ উপাদান হালকা চুল্লি প্রাচীর গঠন বাইরে প্রয়োগ করা হয়.

পার্থক্য

নীতি

• সুপারহিটারের নীতি বয়লারের বাষ্প উৎপন্নকারী টিউবের মতো।

• উচ্চ তাপমাত্রায় গরম গ্যাসগুলি সুপারহিটার টিউবগুলির উপর ঝাড়ু দেয় এবং বাষ্পের তাপমাত্রা বাড়ায় যার মাত্রা সুপারহিটার এবং গ্যাসের বেগ ছেড়ে প্রস্থান গ্যাসের তাপমাত্রার উপর নির্ভর করে।

আবেদন

স্যাচুরেটেড বাষ্প গরম করার জন্য ব্যবহার করুন, বাষ্পের তাপমাত্রা 900 ডিগ্রি সেলসিয়াস পর্যন্ত হতে পারে।

পাওয়ার জেনারেশন বাড়াতে সুপারহিটার ক্যাপাসিটি আপগ্রেড

আমাদের প্রয়োজনীয় প্রযুক্তিগত তথ্য পাঠান, যেমন বাষ্প ক্ষমতা, চাপ, প্রয়োজনীয় তাপমাত্রা ইত্যাদি। আমরা সেই অনুযায়ী ডিজাইন করব।
