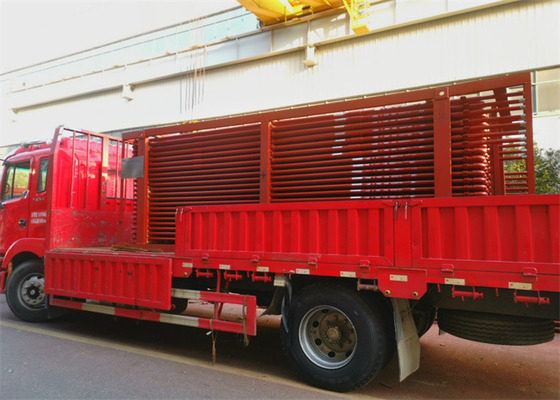

এইচআরএসজির জন্য স্টেইনলেস স্টিল TP304 65x6x6000mm রিহিটার কয়েল

সুপারহিটার এবং রিহিটার স্টেইনলেস স্টীল TP304 65x6x6000mm সঙ্গে HRSG জন্য

পরামিতিঃ সুপারহিটার এবং রিহিটার

কার্যকরী নীতি

সুপারহিটার হল সেই অংশ যা বাষ্পকে স্যাচুরেশন তাপমাত্রা থেকে সুপারহিটারে উত্তাপ দেয়। এটিকে সুপারহিটারও বলা হয়।
সুপারহিটারকে তাপ স্থানান্তর মোড অনুযায়ী কনভেকশন টাইপ, রেডিয়েন্ট টাইপ এবং সেমি রেডিয়েন্ট টাইপ বিভক্ত করা যেতে পারে;
কাঠামোর বৈশিষ্ট্য অনুযায়ী, এটি সের্পেন্টাইন টিউব টাইপ, স্ক্রিন টাইপ, প্রাচীর টাইপ এবং প্রাচীর টাইপ বিভক্ত করা যেতে পারে।
এগুলি সবই সমান্তরাল পাইপ এবং ইনপুট এবং আউটপুট ম্যানিফোল্ডের সমন্বয়ে গঠিত।
বেশিরভাগ শিল্প বয়লারে সুপারহিটার নেই কারণ অনেক শিল্প প্রক্রিয়া এবং ইউটিলিটিগুলির জন্য কেবল স্যাচুরেটেড বাষ্পের প্রয়োজন হয়।
পুরো বাষ্প বিদ্যুৎ কেন্দ্রের তাপীয় দক্ষতা বাড়ানোর জন্য সুপারহিটারগুলি সাধারণত বিদ্যুৎ কেন্দ্র, লোকোমোটিভ এবং সামুদ্রিক বয়লারে ইনস্টল করা হয়।

পণ্যের ভূমিকা

রিহিটার আসলে একটি ধরণের বাষ্প সুপারহিটার যা কাজের পরে নিম্নচাপের বাষ্পকে গরম করে এবং একটি নির্দিষ্ট তাপমাত্রায় পৌঁছে যায়।পুনরায় গরম করার ভূমিকা বিদ্যুৎ কেন্দ্রের সঞ্চালনের তাপীয় দক্ষতা আরও উন্নত করে, এবং স্টিম টারবাইন এর শেষ পর্যায়ের ব্লেডের বাষ্পের তাপমাত্রা অনুমোদিত পরিসরের মধ্যে নিয়ন্ত্রিত করে।
একটি রিহিটার একটি বয়লার যা একটি বাষ্প টারবাইন থেকে বাষ্পকে অতি উত্তপ্ত বাষ্পে রূপান্তর করে।
রিহিটারের দুটি কাজ রয়েছে: একটি হল জলীয় বাষ্পের আর্দ্রতা হ্রাস করা, যা টারবাইন ব্লেড রক্ষা করতে উপকারী;
দ্বিতীয়ত, বাষ্প টারবিনের আপেক্ষিক এবং পরম অভ্যন্তরীণ দক্ষতা উন্নত করা যায়।

বিস্তারিত

• সুপারহিটার

সাধারণত 30 ~ 60 মিমি। প্রবাহ সুপারহিটার সবচেয়ে সাধারণ ধরনের serpentine টিউব হয়। এটি একটি আরো নিবিড় টিউব গ্রুপ আছে, 450 ~ 1000 °C ধোঁয়াশা গ্যাস তাপমাত্রা ধোঁয়াশা গ্যাস মধ্যে সাজাইয়া,উল্লম্ব এবং পার্শ্বীয় ক্ষয় থেকে ফুম গ্যাস.সিম গ্যাস প্রধানত উত্তাপকে পাইপে কনভেকশন দ্বারা স্থানান্তর করে এবং তাপের কিছু অংশ বিকিরণ দ্বারা শোষিত হয়। প্লেট টাইপ সুপারহিটারটি একাধিক টিউব স্ক্রিন নিয়ে গঠিত,চুলার উপরের অংশে বা আউটলেটে সাজানো, যা বিকিরণ বা অর্ধ-উদ্দীপক ধরণের সুপারহিটারগুলির অন্তর্গত। প্রথমটি চুল্লির শিখা থেকে বিকিরণ তাপ শোষণ করে, যখন শেষটি কিছু কনভেকশন তাপও শোষণ করে।১০ এমপিএ-র উপরে বিদ্যুৎকেন্দ্রের বয়লারে, উভয় স্ক্রিন টাইপ এবং সর্পাইন টাইপ সুপারহিটার সাধারণত তাপ শোষণ বৃদ্ধি ব্যবহার করা হয়।যা খুব কমই ব্যবহৃত হয়.উপ-উপগরম করার জন্য প্রাচীর-মাউন্ট সুপারহিটারটি বড় ক্ষমতাসম্পন্ন বিদ্যুৎ কেন্দ্রের বয়লারে ব্যবহার করা হয়। ছবিতে বেশ কয়েকটি সুপারহিটারের বিন্যাস দেখানো হয়েছে।সুপারহিটারের সাথে ছোট ক্ষমতা সম্পন্ন শিল্প বয়লারগুলি কেবলমাত্র একক পর্যায়ের সুপারহিটারের সাথে প্রয়োজনীয়তা পূরণ করতে পারে.

• রিহিটার

পুনরায় গরম করার বিন্যাসটি সুপারহিটারের বিন্যাস অনুসরণ করে, যার মধ্যে কনভেকশন, বিকিরণ এবং অর্ধ বিকিরণ অন্তর্ভুক্ত।

কনভেকশন রিহেইটারের বিপরীত প্রবাহ, নিম্ন প্রবাহ এবং মিশ্র প্রবাহ রয়েছে, একক কয়েল, ডাবল কয়েল, মাল্টি-কয়েল, সমান্তরাল এবং স্টেগার্ড, উল্লম্ব এবং অনুভূমিক প্রকার,সামনের দেয়ালের সমান্তরাল এবং সামনের দেয়ালের লম্বকনভেকশন রিহেইটার হল প্রধান রিহেইটার যা কনভেকশন তাপ শোষণ করে।

রেডিয়েন্ট রিহেইটার বলতে বোঝায় রিহেইটারটি চুল্লি বিকিরণ শোষণ করে।

সেমি-রেডিয়েন্ট রিহেইটার (প্লেট সুপারহিটার) এমন রিহেইটারকে বোঝায় যা চুল্লি থেকে আরও বেশি বিকিরণ শোষণ করে (মোট তাপের 1/2 এরও বেশি) ।

পুনরায় গরম করার উপাদান নির্বাচন নীতিটি সুপারহিটারের সাথে একই। যেহেতু পুনরায় গরম করা বাষ্পটি সুপারহিটারের চেয়ে শীতল করার ক্ষমতাতে নিম্নমানের, তাই এটি সুপারহিটারের তুলনায় কম শক্তিশালী।নকশা দেয়াল তাপমাত্রা সাধারণত একই তাপমাত্রা স্তরের সুপারহিটার চেয়ে বেশি. উচ্চ তাপমাত্রা রিহেইটারের ধাতব টিউবগুলি সাধারণত খাদ স্টিলের তৈরি হয় (ধাতব টিউবগুলিতে 5% এর বেশি খাদ উপাদান থাকে) । উদাহরণস্বরূপ, 12CrMoV, স্টিল 102, sa213-t91, sa213-tp304,sa213-tp347ইত্যাদি।

কুর কোম্পানি

হুয়া ডং বয়লার আমেরিকান কোভান্টা এনার্জি কোম্পানি, এএমইসি ফস্টার হুইলার কোম্পানি, অ্যালস্টম সহ দেশী ও বিদেশী বয়লার নির্মাতারা এবং শক্তি সংস্থাগুলির একটি প্রধান যোগ্য সরবরাহকারী হয়ে উঠেছে,ওরিয়েন্টাল বয়লার লিমিটেড বাই শেয়ার লিমিটেড, হারবিন ইলেকট্রিক এলএলসি, উকুসি হুয়া গুয়াং বয়লার কোং লিমিটেড, হ্যাংজু বয়লার গ্রুপ কোং লিমিটেড।
