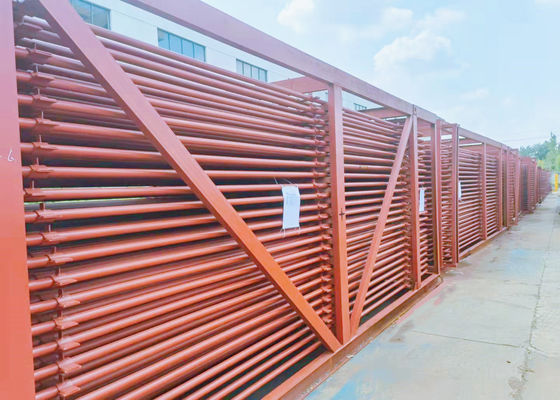

কার্বন ইস্পাত ASME SA178 9000mm সুপারহিটার কয়েল

কার্বন ইস্পাত ASME SA178 60x4.6x9000mm সুপারহিটার কয়েল কনটেইনার দ্বারা প্রেরণ

পরামিতি: সুপারহিটার কুণ্ডলী

কাজ নীতি

সুপারহিটার হল সেই অংশ যা স্যাচুরেশন তাপমাত্রা থেকে বয়লার দ্বারা সুপারহিটারে বাষ্পকে উত্তপ্ত করে।একে সুপারহিটারও বলা হয়।
তাপ স্থানান্তর মোড অনুযায়ী সুপারহিটারকে কনভেকশন টাইপ, রেডিয়েন্ট টাইপ এবং সেমি-রেডিয়েন্ট টাইপে ভাগ করা যায়;
কাঠামোর বৈশিষ্ট্য অনুসারে, এটি সর্পিন টিউব টাইপ, স্ক্রিন টাইপ, ওয়াল টাইপ এবং ওয়াল টাইপের মধ্যে ভাগ করা যায়।
তারা সব সমান্তরাল পাইপ এবং খাঁড়ি এবং বহির্মুখী বহুগুণ গঠিত।
বেশিরভাগ শিল্প বয়লারের সুপারহিটার নেই কারণ অনেক শিল্প প্রক্রিয়া এবং ইউটিলিটিগুলির জন্য শুধুমাত্র স্যাচুরেটেড বাষ্প প্রয়োজন।
সম্পূর্ণ বাষ্প বিদ্যুৎকেন্দ্রের তাপ দক্ষতা উন্নত করতে সাধারণত বিদ্যুৎ কেন্দ্র, লোকোমোটিভ এবং মেরিন বয়লারে সুপারহিটার স্থাপন করা হয়।

পণ্য পরিচিতি

রিহিটার আসলে একটি ধরনের বাষ্প সুপার হীটার যা কাজের পর কম চাপের বাষ্পকে উত্তপ্ত করে এবং একটি নির্দিষ্ট তাপমাত্রায় পৌঁছায়।রিহিটারের ভূমিকা বিদ্যুৎকেন্দ্রে সঞ্চালনের তাপ দক্ষতাকে আরও উন্নত করে এবং অনুমোদিত সীমার মধ্যে বাষ্প টারবাইনের শেষ স্তরের ব্লেডের বাষ্প তাপমাত্রা নিয়ন্ত্রণ করে।
একটি রিহিটার হল একটি বয়লার যা একটি বাষ্পের টারবাইন থেকে বাষ্পকে অতি উত্তপ্ত বাষ্পে রূপান্তর করে।
রিহিটারের দুটি কাজ রয়েছে: একটি হল জলীয় বাষ্পের আর্দ্রতা কমানো, যা টারবাইন ব্লেড রক্ষা করতে উপকারী;
দ্বিতীয়ত, বাষ্প টারবাইনের আপেক্ষিক এবং পরম অভ্যন্তরীণ দক্ষতা উন্নত করা যেতে পারে।

বিস্তারিত

• সুপারহিটার

সাধারনত 30 ~ 60 মিমি প্রবাহ সুপারহিটারের সর্বাধিক সাধারণ প্রজাতি হল সর্পিন টিউব।এটির আরো নিবিড় টিউব গ্রুপ আছে, ফ্লু গ্যাস তাপমাত্রার 450 ~ 1000 ℃ ফ্লুতে সাজান, উল্লম্ব এবং পাশের ক্ষয়ের ফ্লু গ্যাস। প্রধানত ফ্লু গ্যাস উত্তোলন দ্বারা পাইপে তাপ স্থানান্তর করে, এবং কিছু তাপ বিকিরণ দ্বারা শোষিত হয়। প্লেট-টাইপ সুপারহিটারে টিউব স্ক্রিনের বহুত্ব থাকে, চুল্লির উপরের অংশে বা আউটলেটে, বিকিরণের সাথে সম্পর্কিত বা আধা-বিকিরণ টাইপ সুপারহিটার।প্রাক্তন চুল্লির শিখা থেকে উজ্জ্বল তাপ শোষণ করে, যখন পরেরটি কিছু সংকোচন তাপ শোষণ করে। 10 এমপিএ-এর উপরে পাওয়ার স্টেশন বয়লারে, স্ক্রিন টাইপ এবং সর্পিন টাইপ সুপারহিটার উভয়ই সাধারণত তাপ শোষণ বাড়ানোর জন্য ব্যবহৃত হয়। প্রাচীর চুল্লির ভেতরের দেয়ালে লাগানো সুপারহিটার হল উজ্জ্বল সুপারহিটার, যা কদাচিৎ ব্যবহৃত হয়।উয়াল-মাউন্ট করা সুপারহীটারটি বড় ক্ষমতার পাওয়ার স্টেশন বয়লারে ব্যবহৃত হয় যা চুল্লির উপরের এবং কনভেকশন ফ্লোরের দেয়াল গঠন করে।ue ছবিটি বেশ কয়েকটি সুপারহিটারের ব্যবস্থা দেখায়। সুপারহিটারের সাথে ছোট ক্ষমতা সম্পন্ন শিল্প বয়লার শুধুমাত্র একক পর্যায়ের সুপারহিটারের সাথে প্রয়োজনীয়তা পূরণ করতে পারে।

• রিহিটার

রিহিটারের লেআউট সুপারহিটারের লেআউট অনুসরণ করে, যার মধ্যে কনভেকশন, রেডিয়েশন এবং সেমি-রেডিয়েশন রয়েছে।

কনভেকশন রিহিটারের বিপরীত প্রবাহ, নিম্ন প্রবাহ এবং মিশ্র প্রবাহ, একক কুণ্ডলী, ডবল কুণ্ডলী, মাল্টি-কয়েল, সমান্তরাল এবং স্তম্ভিত, উল্লম্ব এবং অনুভূমিক প্রকার, সামনের দেয়ালের সমান্তরাল এবং সামনের প্রাচীরের লম্ব। যা কনভেকশন তাপ শোষণ করে।

রেডিয়েন্ট রিহিটার বলতে বোঝায় রিহিটার শোষণকারী চুল্লির বিকিরণ।

সেমি-রেডিয়েন্ট রিহিটারস (প্লেট সুপারহিটার) রিহিটারগুলিকে বোঝায় যা চুল্লি থেকে বেশি বিকিরণ শোষণ করে (মোট তাপের 1/2 এর বেশি)।

রিহিটারের উপাদান নির্বাচনের নীতি সুপারহিটারের মতই।যেহেতু বাষ্প পুনরায় গরম করা শীতল করার ক্ষমতাতে সুপারহিটারের চেয়ে নিকৃষ্ট, তাই নকশা প্রাচীরের তাপমাত্রা সাধারণত একই তাপমাত্রা স্তরের সুপারহিটারের তুলনায় বেশি হয়। উদাহরণস্বরূপ, 12CrlMoV, ইস্পাত 102, sa213-t91, sa213-tp304, sa213-tp347, ইত্যাদি।

কুর কোম্পানি

হুয়া ডং বয়লার আমেরিকান কোভান্ত এনার্জি কোম্পানি, এএমইসি ফস্টার হুইলার কোম্পানি, আলস্টম, শেয়ার লিমিটেড, হারবিন ইলেকট্রিক এলএলসি, উক্সি হুয়া গুয়াং বয়লার কোম্পানি সহ দেশী ও বিদেশী বয়লার প্রস্তুতকারক এবং শক্তি কোম্পানির প্রধান যোগ্য সরবরাহকারী হয়ে উঠেছে। , লিমিটেড, হাংঝো বয়লার গ্রুপ কোং লিমিটেড
