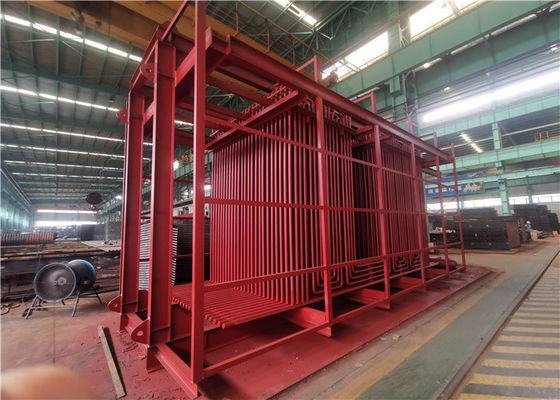

8.1Mpa ASME স্ট্যান্ডার্ড বয়লার বাষ্পীভূত কয়েল সমাবেশ

8.1Mpa ASME স্ট্যান্ডার্ড বাষ্পীভূত কয়েল সমাবেশ বয়লার ঝিল্লি প্রাচীর সহ


ভূমিকা

বাষ্পীভবন নল বান্ডেল একটি বাষ্পীভবন নল বান্ডেল প্রধানত ছোট এবং মাঝারি ক্ষমতার বয়লারে সংবহন তাপ স্থানান্তর শোষণ করে।এটি সাধারণত ঘন স্তম্ভিত নল ব্যবস্থার একটি বান্ডিল যা উপরের এবং নিম্ন ড্রামের সাথে সংযুক্ত আরোহী এবং অবতরণকারী টিউব নিয়ে গঠিত।বাষ্পীভবন নল বান্ডেল পাইপ তাপ লোড উচ্চ, পাইপের এই অংশ গরম জল দ্বারা বাষ্পে, নীচে থেকে উপরে;এর প্রধান কাজ হল পানি এবং বাষ্পে তাপ শোষণ করা এবং বয়লার জলচক্রের ক্রমবর্ধমান অংশ হিসেবে কাজ করা।

বয়লার কোণার চারপাশে সাজানো ইস্পাত টিউবগুলির সারি সংখ্যার সমন্বয়ে গঠিত বয়লারের প্রধান গরম পৃষ্ঠ হল জল প্রাচীর প্যানেল।ভিতরে প্রবাহিত জল বা বাষ্প, এবং বাইরেরটি বয়লারের চুল্লিতে শিখার তাপ গ্রহণ করে, প্রধানত চুল্লিতে উচ্চ তাপমাত্রার দহন পণ্যের বিকিরণ তাপ শোষণ করে।কার্যকারী তরল এতে উঠে যায় এবং তাপ দ্বারা বাষ্পীভূত হয়।

যদি কাঠামোর ধরন অনুযায়ী, তিনটি প্রধান প্রকার থাকে: বেয়ার টিউব টাইপ, মেমব্রেন টাইপ এবং প্রিক টিউব টাইপ।

ঝিল্লি জল প্রাচীর একটি বায়ু-আঁট কাঠামো পাইপ এবং পাখনা গঠিত। সুবিধাগুলি চুল্লিতে কম বায়ু ফুটো হয়;পাইপ-বিছানো প্রাচীর, ইস্পাত কাঠামোর উপর কম লোড এবং বয়লারের কম খরচ ব্যবহার করতে পারে;সাসপেনশন স্ট্রাকচার ব্যবহার করা সহজ এবং তাপ বিস্তার ব্যবস্থার উন্নতি, বড় আকারের যান্ত্রিক উৎপাদন, উচ্চ সমাবেশের হার, কম তাপ সঞ্চয় ক্ষমতা এবং স্টার-আপ এবং শাটডাউন সময়কে ছোট করা।অসুবিধা হল উত্পাদন প্রক্রিয়া জটিল।ঝিল্লি জল প্রাচীর প্রায়ই বড় ক্ষমতা, উচ্চ তাপমাত্রা এবং উচ্চ চাপ বয়লার ব্যবহার করা হয়।

বিভিন্ন উত্পাদন প্রক্রিয়া অনুযায়ী, ঝিল্লি জলের প্রাচীরকে তিন প্রকারে ভাগ করা যায় (চিত্র 1 দেখুন): 1. রোলড ফিন টিউবগুলি সারিতে dedালাই করা হয়, কম ওয়েল্ডিং কাজের চাপ সহ, কিন্তু ফিন টিউবগুলি ব্যয়বহুল।2. খালি নল এবং পাখনা (সমতল ইস্পাত) সারিতে dedালাই করা হয়, যা কম উপাদান খরচ এবং সহজেই বিভিন্ন পিচের প্রয়োজনীয়তা পূরণ করতে পারে, কিন্তু সমতল ইস্পাত উচ্চ নির্ভুলতা এবং সমাপ্তি সরঞ্জাম প্রয়োজন। টিউব theালাই তারের ভরাট দ্বারা গঠিত হয়, বেশিরভাগ টিউব মধ্যে ছোট পিচ জন্য ব্যবহৃত।ঝিল্লি জল প্রাচীর টিউব মধ্যে পিচ বয়লার চাপ এবং চুল্লি তাপ লোড, সাধারণত s/d হিসাবে 1.2-1.5 হয় কারণের সাথে সম্পর্কিত

ঝিল্লি দেয়ালগুলি বিদ্যুৎকেন্দ্রের বয়লার এবং শিল্প বয়লারের জন্য হিটিং সারফেস হিসাবে ব্যাপকভাবে ব্যবহৃত হয়।

ঝিল্লি জল প্রাচীর শক্তিশালী পয়েন্ট

(1) চুল্লি প্রাচীরের সিলিং নিশ্চিত করুন এবং দহন চেম্বারে বায়ু ফুটো হ্রাস করুন।

(2) দহন চেম্বারে পূর্ণ জল শীতল করার উপলব্ধি তীব্র দহনের অবস্থার অধীনে কোকিং প্রতিরোধে উপকারী।

(3) বয়লার স্টার্ট-আপ এবং শাটডাউনের শীতল সময় ছোট করা যেতে পারে কারণ এর ছোট তাপ সঞ্চয় ক্ষমতা, দ্রুত তাপমাত্রা বৃদ্ধি এবং দহন চেম্বারে দ্রুত শীতল হওয়ার কারণে।

(4) পাইপ-বিছানা চুল্লি প্রাচীর উপযুক্ত, যা বয়লার ফ্রেমের লোড ব্যাপকভাবে হ্রাস করে এবং এটি সাসপেনশন এবং উত্তোলনের জন্য সুবিধাজনক।

(5) বেয়ার টিউব টাইপের সাথে তুলনা করে, টিউবের তাপ শোষণ ক্ষমতা উন্নত হয়।

(6) এটি বয়লার উপাদানগুলির প্রতি-সমাবেশ ডিগ্রী উন্নত করে, ইনস্টলেশন কাজের চাপ সহজ করে এবং হ্রাস করে

আপনার রেফারেন্সের জন্য ঝিল্লি প্রাচীর এবং বাষ্পীভবন কয়েল সহ বাষ্পীভবন সমাবেশ এখানে অঙ্কন।

এই প্রকল্পের মধ্যে রয়েছে স্টিম ড্রাম+হেডার+ইকোনোমাইজার।
