উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HDB |
সাক্ষ্যদান: | ISO9001, ASME, EN |
মডেল নম্বার: | ঝিল্লি প্রাচীর |
পণ্যের নাম: | ঝিল্লি প্রাচীর | কীওয়ার্ড: | জলের ওয়াল প্যানেল |
---|---|---|---|
আবেদন: | সুগার মিলের জন্য রক্ষণাবেক্ষণ | বেস টিউব এর উপাদান: | SA192M |
সমতল প্লেটের উপাদান: | Q235B | উত্পাদন প্রযুক্তি: | নিমজ্জিত আর্ক elালাই, আর্গন আর্ক dingালাই |
লক্ষণীয় করা: | ASME স্ট্যান্ডার্ড ফার্নেস w সব p anel,SA192M ফার্নেস ওয়াল প্যানেল,SA192M prefab বয়লার প্যানেল |
ASGE স্ট্যান্ডার্ড বয়লার ঝিল্লি দেয়াল SA192M তৈরি সুগার মিল প্রতিস্থাপন/রক্ষণাবেক্ষণের জন্য
পণ্য পরিচিতি
বয়লার কোণার চারপাশে সাজানো ইস্পাত টিউবগুলির সারি সংখ্যার সমন্বয়ে গঠিত বয়লারের প্রধান গরম পৃষ্ঠ হল জল প্রাচীর প্যানেল।ভিতরে প্রবাহিত জল বা বাষ্প, এবং বাইরেরটি বয়লারের চুল্লিতে শিখার তাপ গ্রহণ করে, প্রধানত চুল্লিতে উচ্চ তাপমাত্রার দহন পণ্যের বিকিরণ তাপ শোষণ করে।কার্যকারী তরল এতে উঠে যায় এবং তাপ দ্বারা বাষ্পীভূত হয়।
যখন জলের প্রাচীরটি প্রাথমিকভাবে ডিজাইন করা হয়েছিল, তখন এটি গরম করার উদ্দেশ্যে ছিল না, কিন্তু চুল্লিটি ঠান্ডা করার জন্য যাতে এটি উচ্চ তাপমাত্রার দ্বারা ক্ষতিগ্রস্ত না হয়। পরবর্তীতে, এর উত্তম তাপ বিনিময় ফাংশনের কারণে, ধীরে ধীরে বাষ্প ড্রামকে প্রতিস্থাপন করে বয়লার জন্য প্রধান গরম অংশ।এগুলি হল বাষ্পীভবন গরম করার পৃষ্ঠ যা বয়লার চুলার অভ্যন্তরীণ দেয়ালে স্থাপন করা অনেক সমান্তরাল টিউব নিয়ে গঠিত।তাদের কাজ হল চুল্লিতে উচ্চ তাপমাত্রার আগুন বা গ্যাসের ফ্লু দ্বারা উজ্জ্বল তাপ শোষণ করা, এবং টিউবগুলির ভিতরে বাষ্প বা গরম জল তৈরি করা এবং চুল্লির দেয়ালের তাপমাত্রা হ্রাস করা যাতে এটি রক্ষা করা যায়।বড় ক্ষমতার বয়লারে, চুল্লিতে শিখার তাপমাত্রা খুব বেশি এবং তাপ বিকিরণের তীব্রতা খুব বেশি।40-50% পানির প্রাচীর দ্বারা আরও বেশি তাপ শোষিত হয়।
যদি কাঠামোর ধরন অনুসারে, জলের দেয়ালগুলি ভাগ করা যায়: বেয়ার টিউব টাইপ, মেমব্রেন টাইপ এবং প্রিক টিউব টাইপ।
ঝিল্লি টাইপ সবচেয়ে ব্যাপকভাবে ব্যবহৃত হয়।
ঝিল্লি জল প্রাচীর একটি বায়ু-আঁট কাঠামো পাইপ এবং পাখনা গঠিত। সুবিধাগুলি চুল্লিতে কম বায়ু ফুটো হয়;পাইপ-বিছানো প্রাচীর, ইস্পাত কাঠামোর উপর কম লোড এবং বয়লারের কম খরচ ব্যবহার করতে পারে;সাসপেনশন স্ট্রাকচার ব্যবহার করা সহজ এবং তাপ বিস্তার ব্যবস্থার উন্নতি, বড় আকারের যান্ত্রিক উৎপাদন, উচ্চ সমাবেশের হার, কম তাপ সঞ্চয় ক্ষমতা এবং স্টার-আপ এবং শাটডাউন সময়কে ছোট করা।অসুবিধা হল উত্পাদন প্রক্রিয়া জটিল।ঝিল্লি জল প্রাচীর প্রায়ই বড় ক্ষমতা, উচ্চ তাপমাত্রা এবং উচ্চ চাপ বয়লার ব্যবহার করা হয়।
বিভিন্ন উত্পাদন প্রক্রিয়া অনুযায়ী, ঝিল্লি জলের প্রাচীরকে তিন প্রকারে ভাগ করা যায় (চিত্র 1 দেখুন): 1. রোলড ফিন টিউবগুলি সারিতে dedালাই করা হয়, কম ওয়েল্ডিং কাজের চাপ সহ, কিন্তু ফিন টিউবগুলি ব্যয়বহুল।2. খালি নল এবং পাখনা (সমতল ইস্পাত) সারিতে dedালাই করা হয়, যা কম উপাদান খরচ এবং সহজেই বিভিন্ন পিচের প্রয়োজনীয়তা পূরণ করতে পারে, কিন্তু সমতল ইস্পাত উচ্চ নির্ভুলতা এবং সমাপ্তি সরঞ্জাম প্রয়োজন। টিউব theালাই তারের ভরাট দ্বারা গঠিত হয়, বেশিরভাগ টিউব মধ্যে ছোট পিচ জন্য ব্যবহৃত।ঝিল্লি জল প্রাচীর টিউব মধ্যে পিচ বয়লার চাপ এবং চুল্লি তাপ লোড, সাধারণত s/d হিসাবে 1.2-1.5 হয় কারণের সাথে সম্পর্কিত
স্পেসিফিকেশন

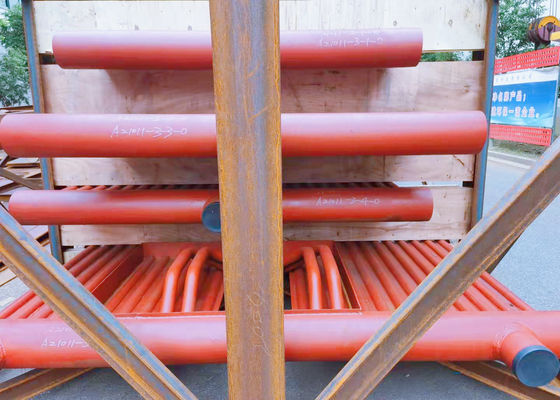

উপরের ছবিগুলি একটি পাকিস্তান প্রকল্পের জন্য ঝিল্লি দেয়াল যা নীচে স্পেসিফিকেশনের বিবরণ সহ:
নাম | মেমব্রেন দেয়াল |
উপাদান | ASME SA192M এবং Q235B |
টিউব সাইজ | 63.5*4.5 মিমি |
মান | ASME/GB মান অনুযায়ী |
সরঞ্জাম | স্বয়ংক্রিয় উত্পাদন সরঞ্জাম |
আবেদন | সুগার মিল বয়লার এবং পাওয়ার প্লান্ট বয়লার রক্ষণাবেক্ষণ |
