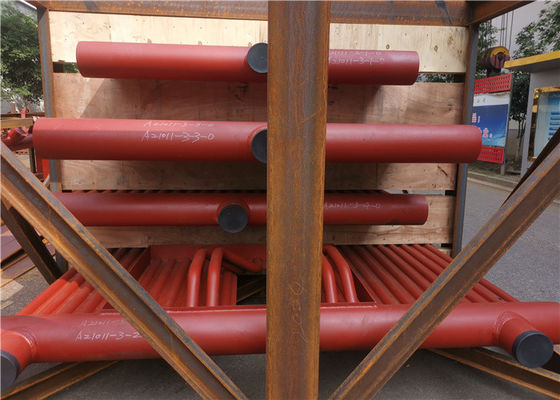

TUV 300T কার্বন ইস্পাত নিমজ্জিত আর্ক elালাই বয়লার ঝিল্লি প্রাচীর

কার্বন ইস্পাত নিমজ্জিত আর্ক elালাই বয়লার শিল্পের জন্য ঝিল্লি প্রাচীর 300T


ঝিল্লি জল প্রাচীর পণ্যের বিবরণ

যদি কাঠামোর ধরন অনুসারে, তিনটি প্রধান প্রকার থাকে: বেয়ার টিউব টাইপ, মেমব্রেন টাইপ এবং প্রিক টিউব টাইপ। বেয়ার টিউব টাইপ সহজ কাঠামো সহ সিমলেস স্টিল টিউবগুলির পুরো সারিতে গঠিত।ঝিল্লি জলের প্রাচীর হল এক ধরণের জলের প্রাচীরের অনেকগুলি ঘূর্ণিত ফিন্ড টিউবগুলির যৌথ dingালাই যা একটি সিলযুক্ত সম্মিলিত গরম পৃষ্ঠ তৈরি করে।এটি কেবল চুল্লির বায়ু নিবিড়তা উন্নত করতে পারে না, বায়ু ফুটো কমাতে পারে না, তবে চুল্লি প্রাচীরকে রক্ষা করতে পারে, চুল্লি প্রাচীরের ওজন হ্রাস করতে পারে এবং কাঠামো সহজতর করতে পারে।

ঝিল্লি জল প্রাচীর একটি বায়ু-আঁট কাঠামো পাইপ এবং পাখনা গঠিত। সুবিধাগুলি চুল্লিতে কম বায়ু ফুটো হয়;পাইপ-বিছানো প্রাচীর, ইস্পাত কাঠামোর উপর কম লোড এবং বয়লারের কম খরচ ব্যবহার করতে পারে;সাসপেনশন স্ট্রাকচার ব্যবহার করা সহজ এবং তাপ বিস্তার ব্যবস্থার উন্নতি, বড় আকারের যান্ত্রিক উৎপাদন, উচ্চ সমাবেশের হার, কম তাপ সঞ্চয় ক্ষমতা এবং স্টার-আপ এবং শাটডাউন সময়কে ছোট করা।অসুবিধা হল উত্পাদন প্রক্রিয়া জটিল।ঝিল্লি জল প্রাচীর প্রায়ই বড় ক্ষমতা, উচ্চ তাপমাত্রা এবং উচ্চ চাপ বয়লার ব্যবহার করা হয়।

বয়লারে জল প্রাচীর প্যানেলের প্রধান কাজ হল উচ্চ তাপমাত্রার শিখা বা ফ্লু দ্বারা উৎপন্ন তাপ শোষণ করা এবং টিউবগুলিতে বাষ্প বা গরম জল উৎপন্ন করা, তাই চেম্বারে তাপমাত্রা হ্রাস করা।

বিভিন্ন উত্পাদন প্রক্রিয়া অনুযায়ী, ঝিল্লি জলের প্রাচীরকে তিন প্রকারে ভাগ করা যায় (চিত্র 1 দেখুন): 1. রোলড ফিন টিউবগুলি সারিতে dedালাই করা হয়, কম ওয়েল্ডিং কাজের চাপ সহ, কিন্তু ফিন টিউবগুলি ব্যয়বহুল।2. খালি নল এবং পাখনা (সমতল ইস্পাত) সারিতে dedালাই করা হয়, যা কম উপাদান খরচ এবং সহজেই বিভিন্ন পিচের প্রয়োজনীয়তা পূরণ করতে পারে, কিন্তু সমতল ইস্পাত উচ্চ নির্ভুলতা এবং সমাপ্তি সরঞ্জাম প্রয়োজন। টিউব theালাই তারের ভরাট দ্বারা গঠিত হয়, বেশিরভাগ টিউব মধ্যে ছোট পিচ জন্য ব্যবহৃত।ঝিল্লি জল প্রাচীর টিউব মধ্যে পিচ বয়লার চাপ এবং চুল্লি তাপ লোড, সাধারণত s/d হিসাবে 1.2-1.5 হয় কারণের সাথে সম্পর্কিত

আমরা ওয়াটারওয়াল প্যানেলগুলির একটি বিস্তৃত পরিসীমা তৈরি এবং সরবরাহ করছি।আমাদের দেওয়া টিউবগুলি একটি বড় অভ্যন্তরীণ চাপ সহ্য করতে পরিচিত কারণ ফিন সামগ্রীর একটি ক্রমাগত স্ট্রিপটি টিউবে সর্পিলভাবে ক্ষত হয়।এই টিউবগুলি সমানভাবে তাপ সরবরাহ করে বলে জানা যায় যার ফলে তাপ উত্পাদন বৃদ্ধি পায়।

• ঝিল্লি বয়লার জল প্রাচীর প্যানেল: স্পট manyালাই অনেকগুলি ঘূর্ণিত ফিন্ড টিউবগুলিকে একটি সিলযুক্ত সম্মিলিত গরম পৃষ্ঠে, যা চুল্লির বায়ুচলাচল উন্নত করে এবং বায়ু ফুটো হ্রাস করে।
• জমে থাকা জল প্রাচীর পাইপ:জলের প্রাচীরের নলটিতে 20 থেকে 25 মিমি দৈর্ঘ্য এবং 6 থেকে 12 মিমি ব্যাসের dsালাই পিন, এবং তারপর জল প্রাচীর প্যানেলের তাপ শোষণ কমাতে এবং জ্বলন অঞ্চলে তাপমাত্রা বাড়ানোর জন্য একটি ক্রোম আকরিক অবাধ্য প্লাস্টিক প্রয়োগ করে।এটি এমন পরিস্থিতিতে উপযুক্ত যেখানে জ্বালানিতে আগুন লাগানো কঠিন, সেইসাথে নির্দিষ্ট স্ল্যাগ ট্যাপিং চুল্লি।
• প্লেইন টিউব বয়লার জল প্রাচীর প্যানেল: নির্বিঘ্ন ইস্পাত পাইপের একটি সম্পূর্ণ সারি দিয়ে গঠিত, সবচেয়ে সহজ কাঠামো।
• প্রাচীর সংযুক্ত বয়লার জল প্রাচীর পাইপ: চুল্লি প্রাচীরের ভিতরের দেয়ালে এম্বেড করা, একক পার্শ্বযুক্ত তাপ শোষণ।
• ডবল পার্শ্বযুক্ত উত্তপ্ত জল প্রাচীর প্যানেল: বড় বয়লার চুল্লির মাঝখানে ইনস্টল করা, যা দুটি অংশে বিভক্ত যা একে অপরের থেকে স্বাধীন এবং উভয় পক্ষই উত্তপ্ত।

জল প্রাচীর প্যানেল জন্য উপকরণ

20# ইস্পাত, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

মান
ASME কোড মান, GB মান

মান পরিদর্শন
এমটি, আরটি, হাইড্রোলিক পরীক্ষা

স্পেসিফিকেশন

বয়লারে জল প্রাচীর প্যানেলের প্রধান কাজ হল উচ্চ তাপমাত্রার শিখা বা ফ্লু দ্বারা উৎপন্ন তাপ শোষণ করা এবং টিউবগুলিতে বাষ্প বা গরম জল উৎপন্ন করা, তাই চেম্বারে তাপমাত্রা হ্রাস করা।
