4kW উল্লম্ব ফিন টিউব তাপীয় চাপ বয়লার অর্থনীতিবিদ হ্রাস

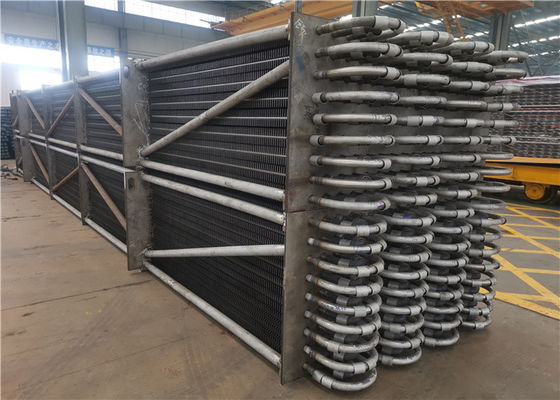

পাওয়ার প্ল্যান্টে উল্লম্ব স্প্রাইল ফিন টিউব ইকোনোমাইজার তাপীয় চাপ কমায়

অর্থনীতিবিদ বর্ণনা

ইকোনোমাইজার হল একটি যন্ত্র যা বয়লার লেজ ফ্লুয়ের নিচের অংশে নিষ্কাশন ধোঁয়ার বর্জ্য তাপ পুনর্ব্যবহার করার জন্য, বয়লার ফিডের জলকে বাষ্প ড্রামের চাপে স্যাচুরেটেড পানির গরম পৃষ্ঠে গরম করার জন্য ইনস্টল করা হয়, কারণ এটি উচ্চ তাপমাত্রার তাপ শোষণ করে ফ্লু গ্যাস, ফ্লু গ্যাসের নিষ্কাশন তাপমাত্রা হ্রাস করে, শক্তি সঞ্চয় করে এবং দক্ষতা উন্নত করে, তাই একে অর্থনীতিবিদ বলা হয়।

এইচ-টাইপ ফিন্ড টিউব ইকোনোমাইজার হল একটি দক্ষ তাপ স্থানান্তর অর্থনীতিবিদ যা এইচ-টাইপ ফিন্ড টিউব (এইচ-টাইপ ফিন্ড টিউব, ফিন্ড টিউব, প্রজাপতি টিউব নামেও পরিচিত) দ্বারা একত্রিত হয়।

1. গঠন: মৌলিক ফর্ম হল "H" টাইপ এবং ডবল "H" টাইপ, সারিবদ্ধভাবে সাজানো।

2. কর্মক্ষমতা বৈশিষ্ট্য:

(1) এইচ-টাইপ ফিন্ড টিউব ইকোনোমাইজারের সাথে বেয়ার টিউব ইকোনোমাইজারের পরিবর্তে তাপ স্থানান্তর এলাকা বৃদ্ধি করতে পারে, পাইপের ব্যবস্থা সংখ্যা হ্রাস করতে পারে, যাতে ফ্লু গ্যাস সঞ্চালন বিভাগ বৃদ্ধি করতে পারে, ধোঁয়ার গতি হ্রাস করতে পারে, পরিধান কম করতে পারে। পাইপের পরিধান হার ফ্লু গ্যাস প্রবাহ হারের 3.33 পাওয়ারের সমানুপাতিক, যদি ফ্লু গ্যাসের গতি 9M /s থেকে 7m /s এ হ্রাস করা হয়, তবে পরিধানের হার মূলের 43% হ্রাস পাবে। সময়, পরীক্ষা দেখায় যে ফিন্ড টিউব নিজেই ফ্লাই অ্যাশকে টিউব সারির মাঝখানে কেন্দ্রীভূত করার প্রভাব ফেলে, তাই ফিন্ড টিউব অর্থনীতিবিদ কাঠামোর উপর পরিধান হ্রাস করার প্রভাব ফেলে।

(2) এইচ-টাইপ ফিন্ড টিউব ডাবল পাইপ "ডাবল এইচ" টাইপ ফিন্ড টিউব তৈরি করা যেতে পারে, এর গঠন অনমনীয়, লম্বা নল সারির ক্ষেত্রে ব্যবহার করা যেতে পারে।

(3) H- টাইপ ফিন্ড টিউব ইকোনোমাইজার লাইনে সাজানো।H- টাইপ পাখনা স্থানটিকে কয়েকটি ছোট এলাকায় বিভক্ত করে, যা বায়ু প্রবাহের উপর একটি প্রবাহ প্রভাব ফেলে, যাতে পরিধান অনেক কমে যায়।

(4) H- টাইপ পাখনা উভয় পক্ষের সোজা চ্যানেল গঠনের কারণে সর্বোত্তম সট ব্লোয়িং প্রভাব অর্জন করতে পারে।

(5) কম্প্যাক্ট স্থান, সামগ্রিক ওজন ব্যাপকভাবে হ্রাস করা হয়, খরচ কমাতে।

(6) শক্তি সঞ্চয় এবং কম বিদ্যুৎ খরচ: জেনারেটর সেটের জন্য অর্থনীতিবিদ জেনারেটরের ধোঁয়া তাপের ক্ষতি কমপক্ষে দুই তৃতীয়াংশ হ্রাস করতে পারে এবং প্রতি টন বাষ্পে মাত্র 2 ~ 4 কিলোওয়াট বিদ্যুৎ খরচ হ্রাস করতে পারে।

(7) সহজ অপারেশন এবং রক্ষণাবেক্ষণ; শ্রম সাশ্রয়: অর্থনীতিবিদ সামগ্রিক সমাবেশ কারখানা, কম চলমান অংশ, সহজ কাঠামো, ইনস্টল করা সহজ। উচ্চ স্তরের অটোমেশন, সহজ অপারেশন এবং রক্ষণাবেক্ষণ, অপারেশন কর্মীদের কমাতে পারে।

ফাংশন

1. নিম্ন-তাপমাত্রা ফ্লু গ্যাসের তাপ শোষণ করে, ধোঁয়া নিষ্কাশন তাপমাত্রা হ্রাস করে, ধোঁয়া ক্ষয় হ্রাস করে এবং জ্বালানী সাশ্রয় করে।

2. যেহেতু ড্রামে beforeোকার আগে ইকনোমাইজারে ফিডের পানি গরম করা হয়, তাই হিটিং সারফেসে ফিডের পানির তাপ শোষণ কমে যায়, এবং ইকোনোমাইজার উচ্চ-খরচের বাষ্পীভবক গরম পৃষ্ঠের অংশ প্রতিস্থাপন করতে ব্যবহার করা যেতে পারে।

3. যখন ফিড জলের তাপমাত্রা বাড়ানো হয়, তখন প্রাচীরের তাপমাত্রার পার্থক্য হ্রাস পাবে এবং বাষ্প ড্রামের পরিষেবা জীবন বাড়ানোর জন্য তাপীয় চাপ কমবে।

স্পেসিফিকেশন

আবেদন

সংশ্লিষ্ট শিল্প: গombined চক্র বিদ্যুৎ কেন্দ্র, তাপ পুনরুদ্ধার বাষ্প জেনারেটর (HRSG)।

অর্থনীতিবিদ সাধারণত a এর অংশ হিসাবে ব্যবহৃত হয় হিট রিকভারি স্টিম জেনারেটরের (এইচআরএসজি) এ মিলিত চক্রবিদ্যুৎ কেন্দ্র.একটি এইচআরএসজিতে, পানি একজন অর্থনীতিবিদ এর মধ্য দিয়ে যায়, তারপর aবয়লার এবং তারপর একটি সুপারহিটার।অর্থনীতিবিদ বয়লারের প্রবাহের হার এবং নকশার পরিপ্রেক্ষিতে বয়লারের তরল জল দিয়ে বন্যা রোধ করে যা খুব ঠান্ডা হয়।
