জারা প্রতিরোধ কার্বন ইস্পাত বয়লার ঝিল্লি প্রাচীর BS1113: 1999 SA210A1

জারা প্রতিরোধ কার্বন ইস্পাত বয়লার ঝিল্লি প্রাচীর BS1113; 1999 SA210A1

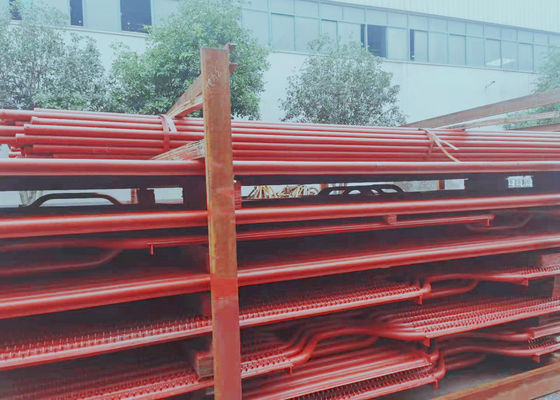

পণ্য পরিচিতি: বয়লার ঝিল্লি জল প্রাচীর প্যানেল

1. ঝিল্লি দেয়ালগুলি তাপ বিনিময় অংশ হিসাবে ইউটিলিটি/পাওয়ার স্টেশনগুলির জন্য বয়লারে ব্যাপকভাবে ব্যবহৃত হয়।

2. মেমবেন জল প্রাচীর প্যানেলগুলি স্টিলের টিউব এবং ফ্ল্যাটের সাথে মিলিত হয়েছিল যাতে একটি ভাল সিলিং নিশ্চিত করা যায় এবং নেতিবাচক প্রিজার বয়লারের বায়ু লিকেজ ফ্যাক্টর হ্রাস পায়, চুল্লিতে দহন অবস্থার উন্নতি হয়।

3. ঝিল্লি জল প্রাচীর প্যানেল বিকিরণ তাপ পৃষ্ঠ বৃদ্ধি এবং ইস্পাত খরচ সংরক্ষণ।

সুবিধাদি

উৎপাদন

এইচডি বয়লার পরিবেশ-বান্ধব প্রয়োজন হিসাবে পানির দেয়াল তৈরির জন্য নিমজ্জিত-চাপ welালাই প্রযুক্তি ব্যবহার করে।

এটি একটি ভাল বলিষ্ঠ নির্মাণ এবং সিলিংয়ের গ্যারান্টি দিতে পারে।

বৈশিষ্ট্য

1. বলিষ্ঠ নির্মাণ
2. উচ্চ শক্তি
3. সঠিক মাত্রা
4. জারা প্রতিরোধী ফিনিস

বর্ণনা

বর্জ্য তাপ পুনরুদ্ধারের বয়লারগুলিতে জল প্রাচীর প্যানেল ব্যবহার করা হয়।আমরা জল প্রাচীর প্যানেল উত্পাদন।এগুলি কার্বন স্টিলের টিউব থেকে গ্রাহকদের আঁকা এবং স্পেসিফিকেশনে গড়া।বুননের সময় ডিম্বাকৃতি এবং পাতলা হওয়ার জন্য বিশেষ যত্ন নেওয়া হয়।

আমরা ওয়াটারওয়াল প্যানেলগুলির একটি বিস্তৃত পরিসীমা তৈরি এবং সরবরাহ করছি।আমাদের দেওয়া টিউবগুলি একটি বড় অভ্যন্তরীণ চাপ সহ্য করতে পরিচিত কারণ ফিন সামগ্রীর একটি ক্রমাগত স্ট্রিপটি টিউবে সর্পিলভাবে ক্ষত হয়।এই টিউবগুলি সমানভাবে তাপ সরবরাহ করে বলে জানা যায় যার ফলে তাপ উত্পাদন বৃদ্ধি পায়।

বয়লারে জল প্রাচীর প্যানেলের প্রধান কাজ হল উচ্চ তাপমাত্রার শিখা বা ফ্লু দ্বারা উৎপন্ন তাপ শোষণ করা এবং টিউবগুলিতে বাষ্প বা গরম জল উৎপন্ন করা, তাই চেম্বারে তাপমাত্রা হ্রাস করা।

নির্মাণের বিবরণ

ঝিল্লি জল ঠান্ডা প্রাচীর সমন্বয় বৈশিষ্ট্য নিম্নরূপ:
1. পাইপ সারির প্রস্থ, দৈর্ঘ্য, সমতলতা এবং তির্যক চেক করুন এবং সমন্বয় করুন যখন সেগমেন্টেড পাইপ সারি সংমিশ্রণ ফ্রেমে উত্তোলন করা হয়। একটি নির্দিষ্ট দৈর্ঘ্যে কাটা, নির্দিষ্ট আকারের সাথে সামঞ্জস্য করা এবং তারপর পুনরায় dedালাই করা। যখন পাইপ সারির তির্যক পার্থক্য lOmm অতিক্রম করে, তখন বড় আকারের কিছু পাইপের মধ্যে পাখনা কাটা যায় যাতে ত্রিভুজ পার্থক্য দূর করতে পাইপের মধ্যে দূরত্ব কমিয়ে আনা যায় এবং তারপর পাখনা welালাই করা যেতে পারে।
2. পাইপ সারির বাট জয়েন্ট একক পাইপের থেকে আলাদা। একক পাইপের ওয়েল্ডিং জয়েন্ট dingালাইয়ের পরে প্রায় 1-2 মিমি সঙ্কুচিত হয়, যা অন্য পাইপের উপর কোন প্রভাব ফেলে না। কিন্তু পাইপ সারি একই নয়, পাইপ সারি বাট dingালাইয়ের দুটি বিভাগ, যদি sideালাইয়ের ক্রমের একপাশ থেকে অন্য দিকে, বিকৃতির কারণে পাইপের শেষের দিকে welালাই করা খুব বড়। জয়েন্ট ব্যাপকভাবে পরিমাপ করা উচিত, এবং বাট ক্লিয়ারেন্স অনুযায়ী খুব ছোট, মাঝারি, খুব বড় শ্রেণীবিভাগ, যদি গুঁতা ক্লিয়ারেন্স খুব বড় বা খুব ছোট হয়, তাহলে অবশ্যই পাইপ কাটার পদ্ধতি গ্রহণ করতে হবে, একটি মাঝারি ছোট পাইপ দিয়ে প্রতিস্থাপিত হবে। এই সময়, welালাইয়ের সংকোচনের কারণে, একটি বড় ফাঁকযুক্ত পাইপটি বিক্রয়যোগ্য হয়ে উঠবে।পাইপ dingালাইয়ের সংকোচন বিকৃতি হ্রাস করার জন্য, প্রতিসাম্য এবং ক্রস dingালাইয়ের পদ্ধতি গ্রহণ করা উচিত।
3. সামনের এবং পিছনের জল কুলিং প্রাচীরের নিচের অংশে চুল্লি নীচে (ঠান্ডা ছাই বালতি) আছে, এবং পিছনের জল শীতল দেওয়ালের উপরের অংশে শিখা কোণ রয়েছে, তাই উপাদানটির আকার বড় এবং আকৃতিটি আরও বিশেষ , তাই একত্রিত করা কঠিন।
4. পিছন জল প্রাচীর পাইপ একক পাস বল অন্যান্য গরম পৃষ্ঠ পাইপ থেকে ভিন্ন। জলের প্রাচীর, অগ্নি-প্রতিরোধী কোণের অনমনীয়তা বৃদ্ধির জন্য, সেখানে একটি উল্লেখযোগ্য সংখ্যক ফাঁক সোজা পাইপ (সর্বাধিক চুল্লির ধরন) রয়েছে। শাখা পাইপ) ইনস্টল করা আছে। সোজা নল এবং শীর্ষ মিত্র ট্যাঙ্কের মধ্যে জংশন or 5 মিমি বা mm 10 মিমি সীমাবদ্ধকারী দ্বারা সজ্জিত। এইভাবে, বেশিরভাগ মাঝারি বাঁকানো পাইপ শীতল করার জন্য সহায়ক। শিখা এঙ্গেল, এবং কাজের মাঝারি বাঁকানো পাইপের একটি ছোট অংশ নিশ্চিত করে যে সোজা পাইপ এবং বাঁকা পাইপের সমান পরিমাণ সম্প্রসারণ হয়, যাতে অভ্যন্তরীণ চাপ কমাতে পারে, তাই বলের মধ্য দিয়ে যাওয়ার অসুবিধা বৃদ্ধি পায়।
