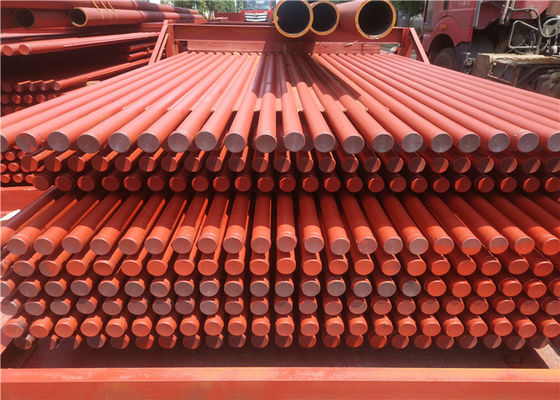

SA192 বয়লার ঝিল্লি ওয়াল উচ্চ সিলিং পারফরম্যান্স পাওয়ার স্টেশনের জন্য

উচ্চ তাপ শোষণ দক্ষতা বয়লার ঝিল্লি ওয়াল টিউব SA192/SA36 ASME স্ট্যান্ডার্ড

বয়লার ঝিল্লি প্রাচীর প্রবর্তন

বয়লার জলের দেয়াল হল ঝিল্লি দেয়াল যা টিউব দিয়ে তৈরি হয় যা ধাতুর ফালা দিয়ে বা তার মধ্যে একসঙ্গে dedালাই করা হয়।এই দেয়ালগুলি কয়লা দহন চেম্বারের ঘের গঠন করে।জল প্রাচীর টিউব বাষ্পীভবন বিভাগ হিসাবে উল্লেখ করা হয়;এগুলি বেশিরভাগ তরল আকারে জল ধারণ করে যা বয়লারে উঠার সাথে সাথে ধীরে ধীরে বাষ্প হয়ে যায়।

1. ঝিল্লি দেয়ালগুলি তাপ বিনিময় অংশ হিসাবে ইউটিলিটি/পাওয়ার স্টেশনগুলির জন্য বয়লারে ব্যাপকভাবে ব্যবহৃত হয়।

2. ঝিল্লী জল প্রাচীর প্যানেল ভাল সিলিং নিশ্চিত করার জন্য ইস্পাত টিউব এবং ফ্ল্যাটগুলির সাথে মিলিত হয়েছিল এবং নেতিবাচক প্রিজার বয়লারের বায়ু ফুটো ফ্যাক্টরকে উল্লেখযোগ্যভাবে হ্রাস করে, চুল্লিতে দহনের অবস্থা উন্নত করে।

3. ঝিল্লি জল প্রাচীর প্যানেল বিকিরণ তাপ পৃষ্ঠ বৃদ্ধি এবং ইস্পাত খরচ সংরক্ষণ।

উৎপাদন

এইচডি বয়লার পরিবেশ-বান্ধব প্রয়োজন হিসাবে পানির দেয়াল তৈরির জন্য নিমজ্জিত-চাপ welালাই প্রযুক্তি ব্যবহার করে।

এটি একটি ভাল বলিষ্ঠ নির্মাণ এবং সিলিংয়ের গ্যারান্টি দিতে পারে।

এইচডিবি প্রতিস্থাপন বয়লার জলের দেয়াল, বার্নার খোলা, পরিদর্শন বন্দর এবং ইউটিলিটি এবং শিল্প বয়লারগুলির জন্য দরজা সরবরাহ করে।সম্প্রতি সম্পন্ন হওয়া প্রকল্পগুলির মধ্যে রয়েছে একটি সম্পূর্ণ রিহিটার প্রতিস্থাপনের অংশ হিসাবে পিছন এবং সাইডওয়াল প্রতিস্থাপন এবং ডানদিকে চিত্রিত দ্বিখণ্ডিত টিউব সহ স্টাডেড বার্নার গলা।পরিদর্শন পোর্ট, ক্যামেরা পোর্ট এবং যে কোনো ব্র্যান্ডের প্রবেশের দরজাও পাওয়া যায়।

গঠন বৈশিষ্ট্য

1. পাইপ সারির প্রস্থ, দৈর্ঘ্য, সমতলতা এবং তির্যক চেক করুন এবং সমন্বয় করুন যখন সেগমেন্টেড পাইপ সারি সংমিশ্রণ ফ্রেমে উত্তোলন করা হয়। একটি নির্দিষ্ট দৈর্ঘ্যে কাটা, নির্দিষ্ট আকারের সাথে সামঞ্জস্য করা এবং তারপর পুনরায় dedালাই করা। যখন পাইপ সারির তির্যক পার্থক্য lOmm অতিক্রম করে, তখন বড় আকারের কিছু পাইপের মধ্যে পাখনা কাটা যায় যাতে ত্রিভুজ পার্থক্য দূর করতে পাইপের মধ্যে দূরত্ব কমিয়ে আনা যায় এবং তারপর পাখনা welালাই করা যেতে পারে।

2. পাইপ সারির বাট জয়েন্ট একক পাইপের থেকে আলাদা। একক পাইপের ওয়েল্ডিং জয়েন্ট dingালাইয়ের পর প্রায় 1-2 মিমি সঙ্কুচিত হয়, যা অন্য পাইপের উপর কোন প্রভাব ফেলে না। কিন্তু পাইপ সারি একই নয়, পাইপ সারি বাট dingালাইয়ের দুটি বিভাগ, যদি sideালাইয়ের ক্রমের একপাশ থেকে অন্য দিকে, বিকৃতির কারণে পাইপের শেষের দিকে welালাই করা খুব বড়। জয়েন্ট ব্যাপকভাবে পরিমাপ করা উচিত, এবং বাট ক্লিয়ারেন্স অনুযায়ী খুব ছোট, মধ্যপন্থী, খুব বড় শ্রেণীবিভাগ, যদি বাট ক্লিয়ারেন্স খুব বড় বা খুব ছোট হয়, তাহলে অবশ্যই মাঝারি ছোট পাইপ দিয়ে প্রতিস্থাপিত পাইপ কাটার পদ্ধতি গ্রহণ করতে হবে। এই সময়, welালাইয়ের সংকোচনের কারণে, একটি বড় ফাঁকযুক্ত পাইপটি বিক্রয়যোগ্য হয়ে উঠবে।পাইপ dingালাইয়ের সংকোচন বিকৃতি হ্রাস করার জন্য, প্রতিসাম্য এবং ক্রস dingালাইয়ের পদ্ধতি গ্রহণ করা উচিত।

3. সামনের এবং পিছনের জল কুলিং প্রাচীরের নিচের অংশে চুল্লি নীচে (ঠান্ডা ছাই বালতি) আছে, এবং পিছনের জল কুলিং প্রাচীরের উপরের অংশে শিখা কোণ রয়েছে, তাই উপাদানটির আকার বড় এবং আকৃতিটি আরও বিশেষ , তাই একত্রিত করা কঠিন।

4. পিছনের জলের প্রাচীর পাইপের একক পাস বল অন্যান্য হিটিং সারফেস পাইপ থেকে আলাদা।কারণ উপরের হেডার বক্সের পিছনের জলের প্রাচীরের একটি অগ্নি -রোধক কোণ আছে, অগ্নি -প্রতিরোধী কোণ নমনকারী পাইপের সংখ্যা পিছনের মতোই জলের প্রাচীর, অগ্নি-প্রতিরোধী কোণের অনমনীয়তা বৃদ্ধির জন্য, সেখানে একটি উল্লেখযোগ্য সংখ্যক ফাঁক সোজা পাইপ (সর্বাধিক চুল্লির ধরন) রয়েছে। শাখা পাইপ) ইনস্টল করা আছে। সোজা নল এবং শীর্ষ মিত্র ট্যাঙ্কের মধ্যে সংযোগটি or 5 মিমি বা mm 10 মিমি সীমাবদ্ধতা দ্বারা সজ্জিত। এইভাবে, বেশিরভাগ মাঝারি বাঁকানো পাইপ শীতল করার জন্য সহায়ক। শিখা কোণ, এবং কাজের মাঝারি বাঁকানো পাইপের একটি ছোট অংশ নিশ্চিত করে যে সোজা পাইপ এবং বাঁকা পাইপের সমান পরিমাণ বিস্তার রয়েছে, যাতে অভ্যন্তরীণ চাপ কমাতে পারে, তাই বলের মধ্য দিয়ে যাওয়ার অসুবিধা বৃদ্ধি পায়।
