উৎপত্তি স্থল: | জিয়াংসু, চীন |
পরিচিতিমুলক নাম: | HDB |
সাক্ষ্যদান: | ISO9001,ASME,Grade A,SGS,EN |
মডেল নম্বার: | সুপারহিটার এবং রিহীটার |
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
---|---|
মূল্য: | Negociable |
প্যাকেজিং বিবরণ: | সমুদ্রের প্যাকেজিং |
ডেলিভারি সময়: | জমা দেওয়ার 30 দিন পরে |
পরিশোধের শর্ত: | এল / সি, টি / টি |
যোগানের ক্ষমতা: | মাসে 500 টন |
গঠন: | বৈদ্যুতিন উপাদানসমূহ | চাপ: | নিম্ন / উচ্চ চাপ |
---|---|---|---|
জ্বালানি: | কয়লা / গ্যাস / কয়লা চালিত / জলের উত্তাপ | শর্ত: | নতুন |
উপকরণ: | কার্বন ইস্পাত / স্টেইনলেস স্টিল | রঙ: | লাল / নীল / ধূসর |
লক্ষণীয় করা: | কয়লা চালিত সুপারহিটার এবং রিহিটার,এএসএমই সুপারহিটার এবং রিহিটার,কার্বন স্টিল বাষ্প সুপারহিটার |

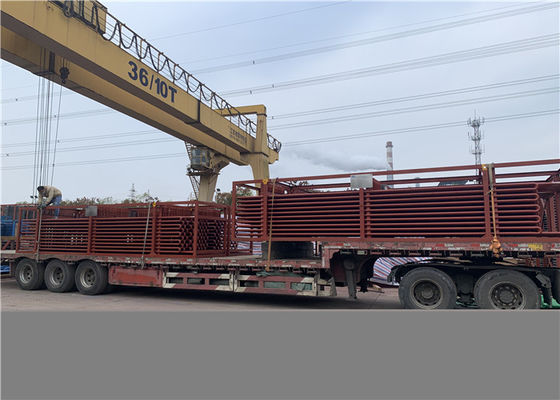

বিদ্যুৎকেন্দ্রে কয়লাভিত্তিক বাষ্প বয়লার সুপারহিটার এবং রিহিটার কার্বন স্টিল
পণ্যের বর্ণনা
সুপারহিটার এবং পুনরায় গরম করার কাজ এবং বৈশিষ্ট্য
সুপারহিটার এবং পুনরায় গরম করার কাজ:
সুপারহিটার এবং রিহিটার হিটিং সারফেসের জন্য গুরুত্বপূর্ণ অংশ, যা বাষ্পের তাপমাত্রা বাড়ানোর জন্য ব্যবহৃত হয়, বাষ্প এনথালপি উন্নত করার লক্ষ্যে এবং পাওয়ার স্টেশনের তাপ সঞ্চালন দক্ষতা বাড়ানোর লক্ষ্যে।
সুপারহিটারেরা একটি নির্দিষ্ট টেম্পেচারের সাহায্যে সুনিশ্চিত বাষ্পকে অতি উত্তপ্ত বাষ্পে গরম করার কাজ করে।যখন বয়লার লোড বা অন্যান্য কাজের অবস্থার পরিবর্তন হয়, তখন সুপারহিটড বাষ্পের তাপমাত্রা স্বাভাবিক এবং তাপমাত্রার তারতম্যের অনুমোদিত সীমার মধ্যে নিশ্চিত করা প্রয়োজন।
পাওয়ার স্টেশনে তাপ সঞ্চালন থেকে, চাপ এবং তাপমাত্রার মূল পরামিতিগুলি বেশি, সঞ্চালনের তাপ দক্ষতা ভাল, বা বাষ্প টারবাইন পিছনের বাষ্প আর্দ্রতা খুব বেশি, যা তার নিরাপত্তা প্রভাবিত করে।যদিও সুপারহায়ার বাষ্পের তাপমাত্রা ধাতব পদার্থ দ্বারা সীমাবদ্ধ, বর্তমানে, ধাতব পদার্থের সীমাবদ্ধতার কারণে, বেশিরভাগ পাওয়ার স্টেশন বয়লারের জন্য অতিরিক্ত উত্তপ্ত তাপমাত্রা এখনও 540-555 ডিগ্রি সীমার মধ্যে রয়েছে, এবং বাষ্প টারবাইনের ব্লেডের বাষ্প আর্দ্রতা এড়াতে পিছন খুব বড়, এইভাবে মাঝারি গরম করার সিস্টেম প্রয়োগ করা হয়।
পুনরায় গরম করার কাজগুলি হল বাষ্প টারবাইন উচ্চ চাপ সিলিন্ডারের নিষ্কাশনকে পুনরায় উত্তপ্ত তাপমাত্রায় গরম করা যা অতি উত্তপ্ত তাপমাত্রার কাছাকাছি বা সমান, এবং তারপর সেগুলিকে মাঝারি চাপের সিলিন্ডার এবং কম চাপে প্রসারিত করতে পাঠান এবং বাষ্প টারবাইনের ব্লেসের শুষ্কতা বাড়ানোর জন্য কাজ করুন পিছনসাধারণত, গরম করা বাষ্পের চাপ সুপারহিট বাষ্পের এক পঞ্চমাংশ।রিহিটিং সিস্টেমের প্রয়োগ পাওয়ার স্টেশনগুলির তাপ দক্ষতা 4-5%বৃদ্ধি করতে পারে।
এখন পর্যন্ত আমাদের দেশে, 125mw এর বেশি ক্ষমতা সম্পন্ন ইউনিটগুলি এক সময় মধ্যম গরম করার সিস্টেম প্রয়োগ করে। ডাবল রিহ্যাটিং আবার সঞ্চালনের তাপীয় দক্ষতা 2%বাড়িয়ে দিতে পারে, কিন্তু সিস্টেমটি খুবই জটিল, এটি জাতীয় ইউনিটের জন্য প্রয়োগ করা হয় না, কিন্তু বিদেশে বড় বয়লারের জন্য এটি সাধারণ।
সুপারহিটার এবং রিহিটারের কাজের বৈশিষ্ট্য:
তাপ দক্ষতা উন্নত করার জন্য, সুপারহিট বাষ্পের চাপ সুপারহাইগ চাপ থেকে সাবক্রাইটিকাল এবং সুপারক্রিটিকাল চাপে বৃদ্ধি করা হয়েছে।কিন্তু ধাতব কর্মক্ষমতা দ্বারা সীমাবদ্ধ, সুপারহিটার এবং পুনরায় গরম করার বাষ্প তাপমাত্রা 540-555 ডিগ্রির মধ্যে রাখা হয়।
কারণ সুপারহিটার এবং রিহিটারের টিউবগুলির মধ্য দিয়ে যা প্রবাহিত হয় তা হল উচ্চ তাপমাত্রার বাষ্প, টিউব ওয়ালের বাষ্পে কনভেকটিভ হিট রিলিজ ট্রান্সফার সহগ বেশ ছোট, এবং তাপ স্থানান্তর কর্মক্ষমতা দুর্বল, বাষ্প থেকে নল প্রাচীরের কুলিং ক্ষমতা কম।এদিকে, তাপ স্থানান্তরের যুক্তিসঙ্গত তাপমাত্রার পার্থক্য নিশ্চিত করার জন্য, সাধারণত যেসব স্থানে ধূমপানের তাপমাত্রা বেশি থাকে সেখানে সুপারহিটার এবং রিহিটার স্থাপন করা হয় এবং তাদের নল প্রাচীরের কাজের তাপমাত্রা বরং বেশি, এইভাবে সুপারহিটার এবং রিহিটারের কাজের পরিবেশ বেশ খারাপ।বিশেষ করে পুনরায় গরম করার জন্য, পুনরায় উত্তাপিত বাষ্পের চাপ কম, এবং তাদের টিউব ঠান্ডা করার ক্ষমতা আরও খারাপ, এইভাবে কিভাবে নিশ্চিত করা যায় যে কিভাবে টিউব ধাতু দীর্ঘমেয়াদে নিরাপদ কাজ করতে পারে তা সুপারহিটার এবং পুনরায় গরম করার নকশা এবং পরিচালনার ক্ষেত্রে একটি গুরুত্বপূর্ণ বিষয়।ডায়াগ্রাম 4-1 বয়লারে ব্যবহৃত সাধারণ ধাতুর জন্য অনুমোদিত তাপমাত্রার উপরের সীমা তালিকাভুক্ত করে।উচ্চ স্তরের খাদ স্টিলের ব্যবহার এড়ানোর জন্য, যখন সুপারহিটার এবং পুনরায় গরম করার নকশা আসে, ব্যবহৃত টিউব মেটাল কাজ করার সময় তাপমাত্রার সীমার প্রায় কাছাকাছি থাকে।এইবার, যদি 10-20 ডিগ্রি তাপমাত্রা বৃদ্ধি পায়, যা অনুমোদিত চাপও অনেক কমিয়ে দেয়।অতএব, নীচের দিকগুলিতে সুপারহিটার এবং পুনরায় গরম করার নকশা এবং চালানোর জন্য মনোযোগ দেওয়া উচিত:
1. বাষ্প তাপমাত্রা নিশ্চিত করতেআরচলমান অবস্থায় স্থিতিশীলতা।বাষ্প তাপমাত্রার তারতম্য+5- -10 ডিগ্রির বেশি হওয়ার কথা নয়;
2. সুপার হিটার এবং পুনরায় গরম করার জন্য তাপমাত্রা সামঞ্জস্য করার জন্য নির্ভরযোগ্য পদ্ধতির প্রয়োজন যখন অপারেশন শর্তগুলি রেটযুক্ত বাষ্প তাপমাত্রা বজায় রাখার জন্য কিছুটা প্রসারিত হয়।
3. মধ্যে তাপ বিচ্যুতি কমানো সমান্তরাল টিউব
আবেদন
স্যাচুরেটেড বাষ্প গরম করার জন্য ব্যবহার করুন, বাষ্পের তাপমাত্রা 900 ডিগ্রি সেলসিয়াস পর্যন্ত হতে পারে
বিদ্যুৎ উৎপাদন বাড়ানোর জন্য সুপারহিটারের ক্ষমতা বৃদ্ধি
আমাদের প্রয়োজনীয় প্রযুক্তিগত ডেটা পাঠান, যেমন বাষ্প ক্ষমতা, সংরক্ষণ, প্রয়োজনীয় তাপমাত্রা ইত্যাদি। আমরা সেই অনুযায়ী ডিজাইন করব।
পার্থক্য
প্রকার | সুবিধাদি | অসুবিধা | সহায়ক পদ্ধতি |
দুল-টাইপ | 1. দৃ struct় কাঠামোগত সমর্থন | 1. ঘনীভূত বাষ্প দ্বারা প্রবাহের বাধা 2. নীচে জমে থাকা পানি পরিষ্কার করার জন্য ধীরে ধীরে পুনরায় চালু করা প্রয়োজন। | উপর থেকে সমর্থিত |
উল্টানো-টাইপ | 1. ঘনীভূত বাষ্পের সঠিক নিষ্কাশন | 1. কাঠামোগত অনমনীয়তার অভাব, বিশেষ করে উচ্চ গতির গ্যাস প্রবাহে | নিচ থেকে সমর্থিত |
অনুভূমিক প্রকার |
1. সঠিক নিষ্কাশন 2. ভাল কাঠামোগত অনমনীয়তা। |
1. তারা সরাসরি জ্বলন দেখতে পায় না তাই তারা প্রধানত convective ধরনের হয় | সাধারণত প্রধান চুল্লির সমান্তরাল উল্লম্ব গ্যাস নলগুলিতে সমর্থিত। |
সুপার হীটার হলো স্যাচুরেশন পয়েন্টের উপরে বাষ্পের তাপমাত্রা বৃদ্ধি করা।
রিহিটার মূলত একটি সুপারহিটার যা সুপারহিটস বাষ্পকে টারবাইনের উচ্চচাপ পর্যায় থেকে বের করে দেয়।পুনরায় গরম করা বাষ্পটি টারবাইনের নিম্নচাপ পর্যায়ে পাঠানো হয়।উচ্চ চাপ এবং নিম্নচাপের টারবাইনের মধ্যে বাষ্প পুনরায় গরম করার মাধ্যমে বিদ্যুৎ কেন্দ্রের চক্রের বৈদ্যুতিক দক্ষতা 40%ছাড়িয়ে যাওয়া সম্ভব। পুনরায় গরম করার চক্রটি বৃহৎ বিদ্যুৎ বয়লারে ব্যবহার করা হয় কারণ এটি শুধুমাত্র বৃহৎ বিদ্যুৎকেন্দ্রেই অর্থনৈতিকভাবে সম্ভব।
বিস্তারিত
সমস্ত কাঁচামাল প্রথমে পাইপলাইন কাটিং করা হবে।
এটি খালি তেল (কার্বন ইস্পাত, খাদ ইস্পাত, বা টেকসই তাপ ইস্পাত) এবং শিরোনাম এবং অন্যান্য সহায়কগুলির একটি সিরিজ নিয়ে গঠিত।টিউবΦ32,38,42 এবং তাই, অনুরোধ হিসাবে।
তথ্য নির্ধারণ
|
|
প্রক্রিয়া
|
dingালাই
|
গঠন
|
অনুভূমিক বা উল্লম্ব
|
উপাদান
|
কার্বন ইস্পাত, খাদ ইস্পাত
|
টিউব
|
-32, 38, 42, ইত্যাদি
|
আকার
|
কাস্টমাইজড
|
ব্র্যান্ড
|
এইচটিইজি
|
ওয়ারেন্টি
|
18 মাস
|
পার্থক্য
প্রকার | সুবিধাদি | অসুবিধা | সহায়ক পদ্ধতি |
দুল-টাইপ | 1. দৃ struct় কাঠামোগত সমর্থন | 1. ঘনীভূত বাষ্প দ্বারা প্রবাহের বাধা 2. নীচে জমে থাকা পানি পরিষ্কার করার জন্য ধীরে ধীরে পুনরায় চালু করা প্রয়োজন। | উপর থেকে সমর্থিত |
উল্টানো-টাইপ | 1. ঘনীভূত বাষ্পের সঠিক নিষ্কাশন | 1. কাঠামোগত অনমনীয়তার অভাব, বিশেষ করে উচ্চ গতির গ্যাস প্রবাহে | নিচ থেকে সমর্থিত |
অনুভূমিক প্রকার |
1. সঠিক নিষ্কাশন 2. ভাল কাঠামোগত অনমনীয়তা। |
1. তারা সরাসরি জ্বলন দেখতে পায় না তাই তারা প্রধানত convective ধরনের হয় | সাধারণত প্রধান চুল্লির সমান্তরাল উল্লম্ব গ্যাস নলগুলিতে সমর্থিত। |
কর্মশালা
আমাদের প্রয়োজনীয় প্রযুক্তিগত ডেটা পাঠান, যেমন বাষ্প ক্ষমতা, সংরক্ষণ, প্রয়োজনীয় তাপমাত্রা ইত্যাদি। আমরা সেই অনুযায়ী ডিজাইন করব।
