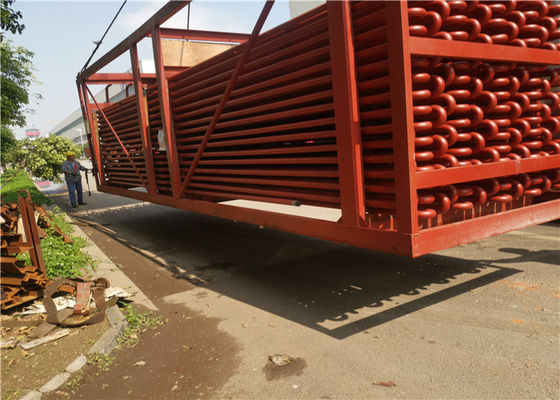

বায়োমাস প্রাকৃতিক সংবহন এএসটিএম SA210 এ 1 তেল বার্নার বয়লার কোয়েল

পাওয়ার প্লান্ট বয়লার জন্য, এটি তাপীকরণের তাপীয় তাপীকরণের তাপীয় অর্থনীতি বৃদ্ধির এক উত্তেজক উপায় superসুপারহিট বাষ্প পরামিতিগুলির বৃদ্ধি ধাতব পদার্থ দ্বারা সীমাবদ্ধ।সুপারহিটের নকশাকে অবশ্যই নিশ্চিত করতে হবে যে হিটিং পৃষ্ঠের পাইপগুলির বাইরের প্রাচীরের তাপমাত্রা ইস্পাতের জারণ প্রতিরোধের অনুমোদিত তাপমাত্রার চেয়ে কম এবং ততক্ষণে এটির যান্ত্রিক শক্তি নিশ্চিত করা উচিত।আমাদের দেশে বয়লারগুলিতে ব্যবহৃত ধাতব উপাদানের বিকাশের সাথে, ইতিমধ্যে সাধারণত আমাদের দেশে উচ্চতর চাপ, উচ্চ তাপমাত্রা (9.8 এমপিএ, 540 ডিগ্রি) এবং উচ্চতর চাপের পরামিতি (13.7 এমপিএ, 540 এবং 555 ডিগ্রি) প্রয়োগ করা হয় এবং সাবক্রিটিকাল চাপ তৈরি করে পরামিতি (16.7MPa, 540 এবং 555 ডিগ্রি)।এখন প্রচুর বয়লার সুপারক্রিটিক্যাল প্রেসার প্যারামিটারগুলি (24.5 এমপিএ, 540-570 ডিগ্রি) প্রয়োগ করে এবং খুব কম ইউনিট উচ্চ চাপ এবং টেম্পারচার পরামিতি প্রয়োগ করে।

বাষ্প চাপ বৃদ্ধির সাথে, বাষ্প টারবাইন লেজের বাষ্পীয় আর্দ্রতা হ্রাস করার পাশাপাশি বিদ্যুৎ কেন্দ্রের তাপীয় অর্থনীতিতে আরও উন্নতি করার জন্য, মাঝারি পুনরায় গরমকরণ সিস্টেমটি উচ্চ পরামিতি পাওয়ার স্টেশনগুলিতে বহুল ব্যবহৃত হয়, যেমন উচ্চ চাপের নিষ্কাশন প্রেরণ প্রেরণ বাষ্প টারবাইন মধ্যে সিলিন্ডার আবার বয়লার উচ্চ তাপমাত্রায় আবার গরম করা, এবং তারপরে স্টিম টারবাইন মাঝারি চাপ এবং নিম্ন-চাপ সিলিন্ডারে আবার প্রেরণ, প্রসারিত এবং কাজ করে।গরম করার উপাদানটিকে রিহিটার বলা হয়।

পার্থক্য

বিশদ: সুপারহিটার কুণ্ডলী

সাধারণভাবে, উচ্চ চাপের সুপারহিটারে উত্তাপিত বাষ্পকে সুপারহিট বাষ্পের নাম দেওয়া হয়, রিহিয়েটার দ্বারা উত্তপ্ত বাষ্পকে রিহেটেড বাষ্প বলা হয়।গরম করা বাষ্পের প্যারামিটারটি তাপ সঞ্চালনের অর্থনীতির সাথে সম্পর্কিত।সাধারণত, গরম করা বাষ্পের চাপ সুপারহিট বাষ্পের প্রায় এক পঞ্চমাংশ হয় এবং পূর্বের তাপমাত্রা প্রায় পরবর্তী অংশের মতোই হয়।উদাহরণস্বরূপ, আমাদের দেশে 125MW, 400t / ঘন্টা সহ বয়লারের জন্য, সুপারহিট স্টিমের প্যারামিটারটি 133.7 এমপিএ এবং 555 ডিগ্রি;উত্তাপিত বাষ্পের খালি এবং আউটলেট চাপটি 2.5 / 2.35MPa হয়, তাদের তাপমাত্রা 555 ডিগ্রিও হয়।200MW, 670t / ঘন্টা সহ বয়লারগুলির জন্য, সুপারহেটেড স্টিমের প্যারামিটারটি 13.7 এমপিএ, 540 ডিগ্রি;খাঁড়ি এবং আউটলেট চাপগুলি 2.7 / 2.5Mpa হয় এবং তাপমাত্রাও 540 ডিগ্রি হয়।300 এমডাব্লু, 600 মেগাওয়াট সহ সাবক্রিটিকাল প্রেসার কন্ট্রোল সার্কুলেশন বয়লারগুলির জন্য সুপারহিট হিম স্টিম প্যারামিটারটি 18.27 এমপিএ, 540 ডিগ্রি;খাঁড়ি এবং আউটলেট চাপ 3.83 / 3.63MPa হয়, তাপমাত্রা 540 ডিগ্রিও হয়।বাষ্প পুনরায় গরমকরণ ব্যবস্থার প্রয়োগ বিদ্যুৎ কেন্দ্রগুলির জন্য তাপীয় অর্থনীতিতে 4-5% বৃদ্ধি করতে পারে।আমাদের দেশে, 125MW এর বেশি ক্ষমতা সম্পন্ন ইউনিটগুলি এক সময়ের মধ্যম পুনরায় গরমকরণ সিস্টেম প্রয়োগ করে এবং বিদেশে উচ্চতর পরামিতিগুলির সাথে কিছু ইউনিটের জন্য দু'বার মধ্যম পুনরায় গরমকরণ সিস্টেম প্রয়োগ করা হয়।

আধুনিক বয়লারগুলিতে, সুপারহিটার এবং রিহিটরের তাপ শোষণ গ্রহণ কার্যকারী তরল পদার্থের জন্য মোট তাপ শোষণের অর্ধেকেরও বেশি, সুতরাং সুপারহিটার এবং রিহীটারগুলির উত্তপ্ত পৃষ্ঠগুলি বয়লারগুলির মোট উত্তাপ পৃষ্ঠের বৃহত অনুপাত হিসাবে বিবেচিত হয় এবং সেগুলি অবশ্যই স্থাপন করা উচিত যেসব অঞ্চলে ধোঁয়ার তাপমাত্রা বেশি থাকে, সমস্ত উত্তাপ পৃষ্ঠের মধ্যে কাজের পরিস্থিতি সবচেয়ে খারাপ। হিটিং পৃষ্ঠগুলির দেওয়ালের তাপমাত্রা সর্বাধিকের কাছাকাছি।ইস্পাতের অনুমোদিত তাপমাত্রা, সুতরাং সুপারহিটার এবং রিহিটারগুলির যুক্তিযুক্ত বিন্যাসটি বয়লারের অর্থনীতি এবং নির্ভরযোগ্যতার জন্য এতটাই গুরুত্বপূর্ণ।এটি যখন তাদের নকশার ক্ষেত্রে আসে তখন সুপারহিটর এবং রিহিটরের সুরক্ষা এবং নির্ভরযোগ্যতার নিশ্চয়তার ভিত্তিতে ধাতব ব্যবহারকে সর্বোত্তমভাবে সংরক্ষণ করা খুব দরকার, বিশেষত খাদ স্টিলের ব্যবহার বাঁচাতে।

বড় বিদ্যুৎ কেন্দ্রগুলির বয়লারগুলির জন্য সুপার হিটার এবং রিহিটারগুলি প্রয়োজনীয় অংশগুলি রয়েছে, বড় আকারে তারা বয়লারগুলির সুরক্ষা এবং অর্থনীতিতে প্রভাব ফেলেছে।সুপার হিটার হিটিং পৃষ্ঠগুলি হ'ল সংশ্লেষিত তাপমাত্রা থেকে রেটেড সুপারহিট তাপমাত্রায় মূল বাষ্পকে উত্তাপ দেয় এবং রিহিটারগুলি হিটিং পৃষ্ঠগুলি হ'ল বাষ্প টারবাইন উচ্চ চাপের সিলিন্ডার থেকে নির্দিষ্ট তাপমাত্রায় এক্সস্টকে উত্তাপ দেয় hen যখন বয়লার লোডের মতো চলমান অবস্থায়, কয়লার ধরণের পরিবর্তন হয়, এটি আউটলেট তাপমাত্রা -10- + 5 ডিগ্রি রেটিং স্তরে নিশ্চিত করার জন্য তাদের সামঞ্জস্য করে।

বিদ্যুৎ কেন্দ্রগুলিতে বড় বয়লারগুলির জন্য, সুপার হিটার এবং রিহীটারগুলি মোট উত্তাপ পৃষ্ঠের বৃহত অনুপাত হিসাবে বিবেচনা করে, সেগুলি এমন জায়গায় সাজানো হবে যেখানে ধূমপান বেশি তাপমাত্রা সহ।বিদ্যুৎ কেন্দ্রগুলিতে তাপ সঞ্চালনের দক্ষতা উন্নত করার জন্য ধীরে ধীরে মূল পরামিতিগুলি বাষ্পের উন্নতি করা দরকার, বাষ্পচাপের বর্ধনের জন্য সুপারহিট বাষ্পের জন্য তাপমাত্রার সাথে সম্পর্কিত বৃদ্ধি প্রয়োজন, বা বাষ্প টারবাইনের বৃহত পর্যায়ে নিষ্কাশনের আর্দ্রতা হবে খুব বেশি, যা এর সুরক্ষাকে প্রভাবিত করবে।সুতরাং, সুপারহিটার এবং রিহেটরগুলির মধ্য দিয়ে প্রবাহিত বাষ্প উচ্চ তাপমাত্রা বাষ্প, তাদের তাপ স্থানান্তর কার্যকারিতা বেশ খারাপ, যা নির্ধারণ করে যে সুপারহিটার এবং রিহীটারগুলির নল প্রাচীরের তাপমাত্রা বেশি।

নীতি

Super সুপারহিটের মূলনীতিটি বয়লারের বাষ্প উত্পাদনের টিউবগুলির মতো।

• উচ্চ তাপমাত্রায় থাকা গরম গ্যাসগুলি সুপারহিটার টিউবগুলির উপর দিয়ে যায় এবং বাষ্পের তাপমাত্রা বাড়ায় যা প্রস্থের তাপমাত্রা সুপারহিটর এবং গ্যাসের গতিবেগ ছেড়ে প্রস্থান গ্যাসের তাপমাত্রার উপর নির্ভর করে।

প্রয়োগ

স্যাচুরেটেড বাষ্প গরম করার জন্য ব্যবহার করুন, বাষ্পের তাপমাত্রা 900 ডিগ্রি সে পর্যন্ত হতে পারে be

সুপার হিটার ক্যাপাসিটি বিদ্যুৎ উৎপাদন বাড়ানোর জন্য আপগ্রেড করে

আমাদের প্রয়োজনীয় প্রযুক্তিগত তথ্য যেমন বাষ্প ক্ষমতা, চাপ, প্রয়োজনীয় তাপমাত্রা ইত্যাদি প্রেরণ করুন আমরা সে অনুযায়ী নকশা করব।
