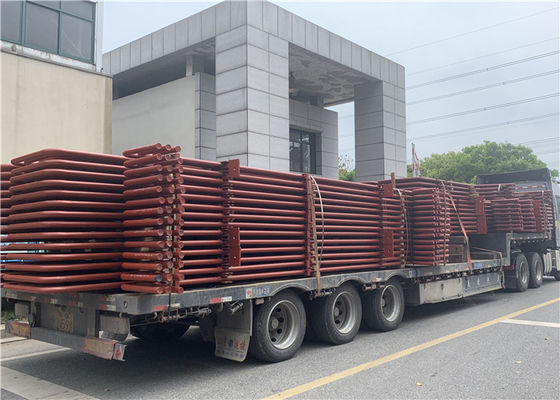

প্রাকৃতিক সার্কুলেশন পাওয়ার স্টেশন বয়লার রিহটার কয়েল কার্বন ইস্পাত

পাওয়ার স্টেশন বয়লারের জন্য বয়লার যন্ত্রাংশ সুপারহিটার এবং রিহিটার হিটিং এক্সচেঞ্জ ডিভাইস

পরামিতি: সুপারহিটার কুণ্ডলী

কাজ নীতি

সুপারহিটার হ'ল সেই অংশ যা বোলার দ্বারা স্যাচুরেশন তাপমাত্রা থেকে সুপারহিটারে বাষ্প উত্তপ্ত করে।একে সুপারহিটারও বলা হয়।
সুপার হিটারটি তাপ স্থানান্তর মোড অনুসারে কনভেকশন টাইপ, রেডিয়েন্ট টাইপ এবং সেমি-রেডিয়েন্ট টাইপে ভাগ করা যায়;
কাঠামোর বৈশিষ্ট্য অনুসারে, এটিকে সর্পলতা টিউব টাইপ, স্ক্রিনের ধরণ, প্রাচীরের ধরণ এবং প্রাচীরের ধরণে ভাগ করা যায়।
এগুলির মধ্যে বেশ কয়েকটি সমান্তরাল পাইপ এবং খসড়া এবং আউটলেট বহুগুণ রয়েছে।
বেশিরভাগ শিল্প বয়লারের সুপারহিট নেই কারণ অনেক শিল্প প্রক্রিয়া এবং ইউটিলিটিগুলির জন্য কেবল স্যাচুরেটেড বাষ্প প্রয়োজন।
সুপারহিটারগুলি সাধারণত স্টিম পাওয়ার প্ল্যান্টের তাপ দক্ষতা উন্নত করতে পাওয়ার স্টেশন, লোকোমোটিভস এবং মেরিন বয়লারগুলিতে সাধারণত ইনস্টল করা হয়।

পণ্য পরিচিতি

রিহিটারটি আসলে এক ধরণের স্টিম সুপারহিটার যা কাজের পরে স্বল্প চাপের বাষ্পকে গরম করে এবং একটি নির্দিষ্ট তাপমাত্রায় পৌঁছে।রিহেটরের ভূমিকা বিদ্যুৎকেন্দ্রের সঞ্চালনের তাপ দক্ষতাটিকে আরও উন্নত করে এবং স্টিম টারবাইনের শেষ পর্যায়ে ব্লেডের বাষ্প তাপমাত্রাকে অনুমতিযোগ্য পরিসরের মধ্যে নিয়ন্ত্রিত করে তোলে।
একটি রিহীটার একটি বয়লার যা বাষ্প টারবাইন থেকে বাষ্পকে সুপারহিট বাষ্পে রূপান্তর করে।
রিহিটারের দুটি ফাংশন রয়েছে: একটি হ'ল জলীয় বাষ্পের আর্দ্রতা হ্রাস করা, যা টারবাইন ফলককে রক্ষা করতে উপকারী;
দ্বিতীয়ত, বাষ্প টারবাইন এর আপেক্ষিক এবং পরম অভ্যন্তরীণ দক্ষতা উন্নত করা যেতে পারে।

বিশদ

• সুপার হিটার

সাধারণত 30 ~ 60 মিমি। সর্বাধিক সাধারণ প্রবাহের সুপারহিট হ'ল সর্পেনটাইন টিউব t এটি আরও নিবিড় নল গ্রুপ রয়েছে, ফ্লু গ্যাসের তাপমাত্রার 450 ~ 1000 ℃ ফ্লুতে সাজান, উল্লম্ব এবং পার্শ্বীয় ক্ষয়ের ফ্লু গ্যাস mainly মূলত ফ্লু গ্যাস উত্তোলন দ্বারা পাইপগুলিতে তাপ স্থানান্তর করে, এবং কিছু তাপ রেডিয়েশনের দ্বারা শোষিত হয় plate আধা-বিকিরণ ধরণের সুপারহিটার The পূর্বের চুল্লি শিখা থেকে উজ্জ্বল তাপ শোষণ করে, যখন পরবর্তীটি কিছুটা পরিবাহী তাপ শোষণ করে 10 10 এমপিএর উপরে পাওয়ার স্টেশন বয়লারগুলিতে, পর্দার প্রকার এবং সর্পজাতীয় ধরণের সুপার হিটার সাধারণত তাপ শোষণ বাড়ানোর জন্য ব্যবহৃত হয় wall প্রাচীর চুল্লির অভ্যন্তরের প্রাচীরের উপর প্রয়োগ করা সুপারহিটরটি তেজস্বী সুপার হিটার, যা খুব কমই ব্যবহৃত হয় wallছবিটি বেশ কয়েকটি সুপার হিটারের ব্যবস্থা দেখায় super

• রিহিটার

রিহিটার লেআউটটি সংবাহন, বিকিরণ এবং আধা-রেডিয়েশন সহ সুপারহিটার লেআউট অনুসরণ করে।

কনভেকশন রিহীটারের বিপরীত প্রবাহ, ডাউন স্ট্রিম প্রবাহ এবং মিশ্র প্রবাহ, একক কয়েল, ডাবল কয়েল, মাল্টি-কয়েল, সমান্তরাল এবং স্থির, উল্লম্ব এবং অনুভূমিক প্রকার, সামনের প্রাচীরের সমান্তরাল এবং সামনের প্রাচীরের সাথে লম্ব রয়েছে। কনভেকশন রিহিটারটি মূল রিহীটার is যা সংক্রমণ তাপ শোষণ করে।

রেডিয়েন্ট রিহীটার রিহিটার শোষণকারী ফার্নেস রেডিয়েশনকে বোঝায়।

সেমি-রেডিয়েন্ট রিহীটারগুলি (প্লেট সুপারহিটার) রিহিটারগুলি বোঝায় যা চুল্লি থেকে আরও বিকিরণ শোষণ করে (মোট উত্তাপের 1/2 এর বেশি)।

রিহ্যাটারের উপাদান নির্বাচনের নীতিটি সুপার হিটারের মতোই।যেহেতু গরম করা বাষ্পটি শীতল ক্ষমতাতে সুপারহিটারের তুলনায় নিকৃষ্ট, তাই নকশা প্রাচীরের তাপমাত্রা একই তাপমাত্রা স্তরের সুপারহিটরের তুলনায় সাধারণত বেশি থাকে high উপাদানসমূহ)। উদাহরণস্বরূপ, 12CllMoV, ইস্পাত 102, sa213-t91, sa213-tp304, sa213-tp347, ইত্যাদি

কুরআর সংস্থা

হুয়া ডং বয়লার আমেরিকান কোভন্ত এনার্জি সংস্থা, এএমইসি ফস্টার হুইলার সংস্থা, অ্যালস্টম, শেয়ার লিমিটেডের ওরিয়েন্টাল বয়লার লিমিটেড, হারবিন বৈদ্যুতিক এলএলসি, উক্সি হুয়া গুয়াং বয়লার কোং সহ দেশী-বিদেশী বয়লার নির্মাতারা এবং শক্তি সংস্থাগুলির একটি প্রধান যোগ্য সরবরাহকারী হয়ে উঠেছে including , লিমিটেড, হ্যাংজহু বয়লার গ্রুপ কো।, লি।
