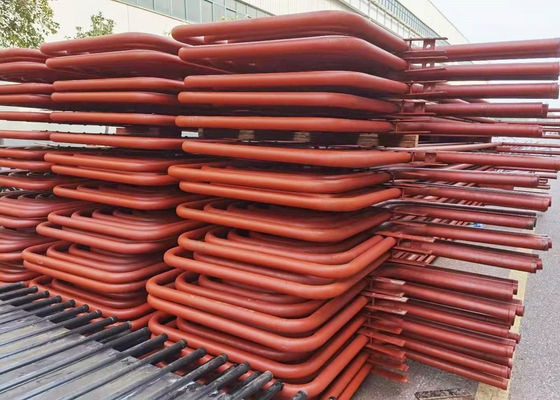

75 টি / এইচ লিগনাইট ফায়ার্ড সিএফবি বয়লার সুপারহিটার এবং রিহিয়েটার সিই স্ট্যান্ডার্ড

এএসএমই বা সিই স্ট্যান্ডার্ড বিজোড় কার্বন স্টিল সুপারহিটার 75 টি / এইচ লিগনাইট ফায়ার সিএফবি বয়লার

আর্নেজমেন্ট এবং স্পেসিফিকেশন:
বয়লারের উচ্চ এবং নিম্ন সুপারহিট রয়েছে, এইচএস ঘূর্ণিঝড় বিভাজকের পরে ফ্লু গ্যাস নালীতে সাজানো হয় এবং এলএসটি ব্যাক-এন্ড উল্লম্ব খাদে সাজানো হয়।স্যাচুরেটেড বাষ্পটি ড্রামের আট φ108 × 5 স্যাচুরেটেড বাষ্প সংযোগকারী টিউব দ্বারা সিলিং ঘেরের শিরোনামগুলিতে প্রবর্তিত হয় এবং তারপরে নিম্ন তাপমাত্রার সুপারহিটারে through 42 for 4.0 টিউবগুলির মাধ্যমে, এলএস দ্বারা উত্তপ্ত হয়ে যাওয়ার পরে তাপমাত্রা সামঞ্জস্য করার জন্য ডেসুপেরেটারে যায়, এবং তারপরে φ108 eight 5 এর আটটি টিউব দিয়ে এইচএসে যায় এবং এসএইচ আউটলেট শিরোনামে যাওয়ার পরে মূল স্টিম ভালভের মাধ্যমে স্টিম টারবাইনে প্রেরণ করা হয়।
এলটি সুপারহিট হ'ল বিপরীত ব্যবস্থা গ্রহণ করে এবং এইচটি সুপার হিটার হ'ল ডাউনস্ট্রিম ব্যবস্থা।বাষ্পের সংগ্রহ এবং বিতরণ স্টীম প্রবাহের অ-অভিন্নতা উন্নত করতে এবং বাষ্পের বিচ্ছুরণের কারণে উত্তপ্ত স্থানীয় কয়েলগুলি প্রতিরোধের জন্য প্রস্থের দিকের পথ অবলম্বন করে।

উপাদান:
সুরক্ষা অপারেশন নিশ্চিত করতে, এলটি সুপারহিটর SA210 Gr.A1 সীমলেস স্টিল টিউব ব্যবহার করে এবং এইচটি সুপার হিটারটি কম-মিশ্রিত SA213 টি 22 সীমলেস স্টিল টিউব ব্যবহার করে।

কাজ নীতি

সুপারহিটার হ'ল সেই অংশ যা বোলার দ্বারা স্যাচুরেশন তাপমাত্রা থেকে সুপারহিটারে বাষ্প উত্তপ্ত করে।একে সুপারহিটারও বলা হয়।
সুপার হিটারটি তাপ স্থানান্তর মোড অনুসারে কনভেকশন টাইপ, রেডিয়েন্ট টাইপ এবং সেমি-রেডিয়েন্ট টাইপে ভাগ করা যায়;
কাঠামোর বৈশিষ্ট্য অনুসারে, এটিকে সর্পলতা টিউব টাইপ, স্ক্রিনের ধরণ, প্রাচীরের ধরণ এবং প্রাচীরের ধরণে ভাগ করা যায়।

এগুলির মধ্যে বেশ কয়েকটি সমান্তরাল পাইপ এবং খসড়া এবং আউটলেট বহুগুণ রয়েছে।
বেশিরভাগ শিল্প বয়লারের সুপারহিট নেই কারণ অনেক শিল্প প্রক্রিয়া এবং ইউটিলিটিগুলির জন্য কেবল স্যাচুরেটেড বাষ্প প্রয়োজন।
সুপারহিটারগুলি সাধারণত স্টিম পাওয়ার প্ল্যান্টের তাপ দক্ষতা উন্নত করতে পাওয়ার স্টেশন, লোকোমোটিভস এবং মেরিন বয়লারগুলিতে সাধারণত ইনস্টল করা হয়।

সুপার হিটার ধরণ:
র‌্যাডিয়েন্ট সুপার হিটার: এটি প্রথম দিকের সুপার হিটার এবং এটি সরাসরি নলক বা আগুন থেকে রক্ষা করার জন্য জলের টিউবের তীরে বা পিছনে অবস্থিত।
প্যারামিটারগুলি যা সংশ্লেষকে বাড়িয়ে তোলে

ক।জ্বালানী এবং বায়ু প্রবাহ বৃদ্ধি (দহন গ্যাস প্রবাহ)
খ।বাষ্পের গণ প্রবাহের হার বৃদ্ধি করা

বিকিরণ মূলত ফ্লেম তাপমাত্রার উপর নির্ভরশীল।বাষ্প প্রবাহের হার বাড়ার ফলে প্রস্থান তাপমাত্রা কম হয়ে যায়।
উজ্জ্বল সুপার হিটার
এগুলিকে তাপ উত্সের সংস্পর্শে স্থাপন করা হয় যা ধাতব তাপমাত্রার উন্নতি প্রয়োজন।

উজ্জ্বল এবং কনভেটিভ সুপার হিটার এবং রিহারারগুলি উচ্চ তাপমাত্রা বাষ্পের জন্য ব্যবহৃত হয়।
বয়লারে উচ্চ তাপমাত্রার উজ্জ্বল বাষ্প সুপার হিটারের আনুষাঙ্গিক

এটি সাপের মতো টিউবগুলি (কার্বন ইস্পাত, মিশ্র ইস্পাত বা তাপ-প্রতিরোধী ইস্পাত ইত্যাদি) এবং সংগ্রহ বাক্স এবং অন্যান্য সহায়ক উপাদান দিয়ে তৈরি।টিউবগুলিতে সাধারণত ব্যবহারকারীর প্রয়োজন অনুসারে .32, φ38, φ42 বা অন্যান্য ধরণের স্পেসিফিকেশন থাকে।

রিহেটার
তারা সুপার হিটার হিসাবে বুদ্ধিমান কিন্তু তাদের প্রস্থান তাপমাত্রা সুপার হিটারের তুলনায় কিছুটা কম এবং সুপারার হিটারের তুলনায় তাদের চাপ 20% -25% কম হওয়ায় তারা কম মানের উপাদানগুলির মিশ্রণ দাঁড়াতে পারে।

প্রয়োগ:
বাষ্প সুপার হিটারটি ঘন নলকূপের কয়েল সমন্বিত থাকে এবং প্রচ্ছদ 450ºC-1000ºC অধীনে ফ্লুতে স্থাপন করা হয়।
10 এমপিএরও বেশি পাওয়ার প্লান্টের বয়লার ক্ষমতার জন্য, সাধারণত প্ল্যাটেন্ট এবং কয়েলড সুপারহিটর গ্রহণ করা হয়।

সুপারহিটার এবং রিহীটারের পার্থক্য কী?
