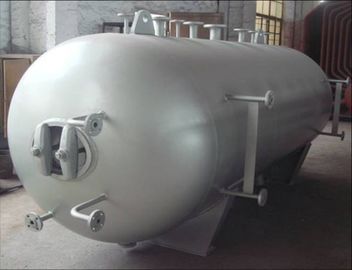

এএসএমই ইস্পাত সিএফবি কয়লা তাপবিদ্যুৎ কেন্দ্রটিতে বয়লার ড্রাম ফায়ার করেছে

পণ্যের বর্ণনা

ড্রামের ধারণাটি জল সঞ্চালনের কারণে চাপের ড্রপ বা উত্থানকে বোঝায়।এটি আরও বোঝা যায় যে ড্রামটি গ্যাস এবং জলের সংশ্লেষ দ্বারা গঠিত চাপ পরিবর্তন।সীমাবদ্ধ চাপে বায়ু এবং জলের অণুগুলি গ্যাসের চাপ বৃদ্ধি বৃদ্ধি করবে, ফলে চাপ সংগ্রহের অণুগুলি উত্পাদিত হওয়ার পরে উচ্চ চাপ একটি নির্দিষ্ট মান পর্যন্ত পৌঁছায়।শিল্পে, ড্রাম ট্যাঙ্ক একটি শিল্প সরঞ্জাম যা ড্রাম দ্বারা উত্পাদিত বায়ুচাপ এবং জল স্তর চাপ সহ্য করতে পারে।

বাষ্প ড্রাম প্রাকৃতিক সংবহন বয়লার মধ্যে সবচেয়ে গুরুত্বপূর্ণ চাপ উপাদান।এটি মূলত মাঝারি চাপ এবং উচ্চ উত্পাদন চাপ উত্পাদন subcritical বয়লার ব্যবহৃত হয়।

ড্রাম একটি নলাকার চাপবাহী জাহাজ যা জল-পাইপ বয়লারে বাষ্প এবং জল পৃথকীকরণ এবং বাষ্প শুদ্ধকরণের জন্য ব্যবহৃত হয়, একটি জল সঞ্চালনের লুপ এবং স্ট্রিং পট জল গঠন করে।এর প্রধান কাজ হ'ল অর্থনীতিবিদ থেকে জল গ্রহণ, জল থেকে পৃথক বাষ্প এবং প্রচলন লুপে জল সরবরাহ করা এবং স্যাচুরেটেড বাষ্পকে সুপারহিটারে পরিবহন করা।ড্রামে একটি নির্দিষ্ট পরিমাণে জল রয়েছে, এতে তাপ এবং উপাদানগুলির একটি নির্দিষ্ট সঞ্চয় রয়েছে।কাজের অবস্থার পরিবর্তন হলে বাষ্প চাপ পরিবর্তনের গতি কমিয়ে আনা যায়।যখন জল সরবরাহ এবং লোড একটি অল্প সময়ের জন্য সমন্বিত হয় না, এটি একটি বাফার ভূমিকা পালন করে।ড্রামটি বাষ্প-জল পৃথকীকরণ, বাষ্প পরিষ্কারের, পাত্রের ওষুধ এবং অব্যাহত নিকাশী স্রাবের জন্য বাষ্পের গুণগত মান নিশ্চিত করার জন্য অভ্যন্তরীণ ডিভাইসগুলি দিয়ে সজ্জিত করা হয়েছে, যেমন চিত্রটিতে প্রদর্শিত হয়েছে।

ড্রাম হ'ল বয়লার মধ্যে সবচেয়ে ভারী এবং ব্যয়বহুল পুরু-প্রাচীর চাপ-ভারবহন উপাদান।ড্রাম কেবলমাত্র উচ্চ অভ্যন্তরীণ চাপকেই প্রতিরোধ করতে পারে না, তবে অপারেটিং অবস্থার পরিবর্তনের ফলে প্রাচীরের তাপমাত্রার ওঠানামার কারণে আলগুলি তাপ চাপ তৈরি করে।অতএব, কাজের পরিস্থিতি খারাপ, কার্যকর অপারেশন শর্ত তদারকি প্রয়োজন।

কাজের পদ্ধতি

1. জলের প্রাচীর থেকে বাষ্প এবং পানির মিশ্রণ ড্রামের উপরের খাঁড়ি পাইপের মাধ্যমে ড্রামে প্রবেশ করে।ড্রাম এবং আর্ক লাইনারের অভ্যন্তরের প্রাচীর দ্বারা গঠিত সংকীর্ণ বার্ষিক প্যাসেজ বরাবর, বাষ্প-জল মিশ্রণটি যথাযথ প্রবাহ হারে ড্রামের অভ্যন্তরীণ প্রাচীরগুলিতে সমানভাবে স্থানান্তরিত হতে পারে, সুতরাং এর মধ্যে অত্যধিক তাপমাত্রার পার্থক্যের অসুবিধা অতিক্রম করে বোলার স্টার্ট-আপ এবং শাটডাউন করার সময় ড্রামের উপরের এবং নীচের দেয়ালগুলি এবং দ্রুত আর্ট-আপ সক্ষম করে।

২. ড্রামে প্রবেশকারী বাষ্প-জল মিশ্রণটি বাষ্প-জল ঘূর্ণিঝড় বিভাজক প্রবেশ করে এবং বাষ্প-জলের মিশ্রণকে পৃথক করতে প্রবাহের দিক পরিবর্তন করার জড়তা ব্যবহার করে, যা বাষ্প-জল মিশ্রণের প্রথম বিচ্ছেদ।

৩. বিচ্ছিন্ন বাষ্পে এখনও প্রচুর পরিমাণে জল রয়েছে।এটি বিভাজকের শীর্ষ থেকে rugেউখেলান প্লেট বিভাজক প্রবেশ করে।কিছু জলের ফোঁটাযুক্ত বাষ্পটি rugেউতোলা প্লেটের মধ্যবর্তী ফাটলগুলির মধ্য দিয়ে প্রবাহিত হয় এবং নীচের দিকে প্রবাহিত হওয়ার জন্য জলের ফিল্মটি ধাতব প্রাচীরের উপরে তৈরি হয়।

৪. মাধ্যমিক বিচ্ছেদের পরে বাষ্প অবশেষে বাষ্প দ্বারা পরিষ্কার করা হয় এবং মাধ্যাকর্ষণ বিভাজন পানির ঘনত্বের পার্থক্য ব্যবহার করে বাহিত হয়, যা তৃতীয় বিচ্ছেদ is

৫. তিনটি বিচ্ছেদের পরে, বাষ্প বাষ্প মানের মানটি পূরণ করে এবং ড্রামের শীর্ষে স্যাচুরেটেড স্টিম পাইপ থেকে প্লাটেন সুপারহিটরের দিকে নিয়ে যায়।

জল সঞ্চালন

1. সাধারণত স্টিম ড্রামে বাষ্প এবং পানির সহাবস্থান থাকে।নির্দিষ্ট চাপের অধীনে, ড্রামের জলের বাষ্পের তাপমাত্রাও পৃথক (জল দ্রবীভূত হওয়ার বৈশিষ্ট্য সারণিকে বোঝায়, রেটযুক্ত চাপের মধ্যে রেটেড স্যাচুরেশন তাপমাত্রা)।যদি এটি স্যাচুরেটেড অবস্থায় থাকে তবে পানির তাপমাত্রা বাষ্পের সমান।

২ ড্রামে জলের প্রচলন একটি প্রচলিত তাপচক্র (ড্রামের বাইরের প্রাচীর থেকে তাপ বিকিরণ এবং ধূমপানের পাইপ বা বাইরের প্রাচীর থেকে সরাসরি তাপ স্থানান্তর ব্যতীত)।গরম পানির হালকা ওজনের কারণে upর্ধ্বমুখী হওয়ার প্রক্রিয়ায় তাপের আদান-প্রদান হয়।নির্দিষ্ট পরিমাণ তাপ পৌঁছানোর পরে পানির কিছু অংশ বায়বীয় অবস্থায় রূপান্তরিত হয়।

কার্যাদি

নীচের মত বাষ্প ড্রামের প্রধান কার্যাদি রয়েছে:

1. বয়লারগুলির স্বাভাবিক জলের প্রচলন নিশ্চিত করার জন্য এটি মাঝারি গরম, বাষ্পীভবন এবং সুপারহিটিংয়ের তিনটি প্রক্রিয়ার জংশন হাব।

২. ভিতরে, বয়লার বাষ্পের গুণমান নিশ্চিত করতে বাষ্প-জল বিভাজক এবং অবিচ্ছিন্ন ব্লাউডাউন ডিভাইস রয়েছে।

৩. নির্দিষ্ট পরিমাণে পানি পান করুন, তাপের সঞ্চারের একটি নির্দিষ্ট ক্ষমতা রাখুন, বাষ্পের চাপের পরিবর্তনের গতি সহজ করুন।

৪) ড্রামটি বয়লারটির নিরাপদ অপারেশন নিশ্চিত করার জন্য প্রেসার গেজ, জলের স্তরের গেজ, দুর্ঘটনা স্রাবের জল, সুরক্ষা ভাল্ব এবং অন্যান্য সরঞ্জাম দিয়ে সজ্জিত।
