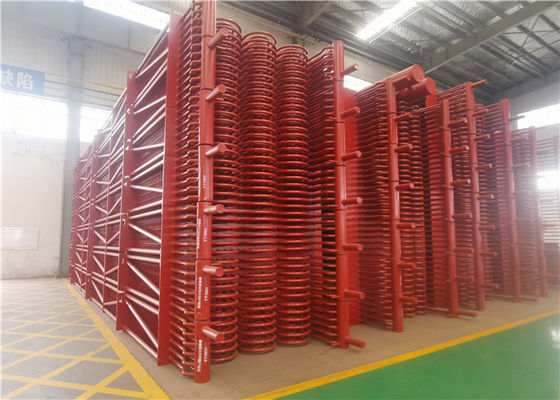

বয়লার তেল / গরম জলের তাপ এক্সচেঞ্জার শিল্প ব্যবহারের মধ্যে ASME অর্থনীতিবিদ
পণ্যের বিবরণ
| পাদান: | সার্বন ইস্পাত, স্টেইনলেস স্টিল, এনডি স্টিল, মিশ্র ইস্পাত এবং আরও অনেক কিছু। | অ্যাপ্লিকেশনগুলির ব্যাপ্তি: | বিদ্যুৎ কেন্দ্র, জীবন, শিল্প |
|---|---|---|---|
| জ্বালানি: | কয়লা / গ্যাস / তেল চালিত, জল তাপ | নীতি: | তাপ সংরক্ষণ করা হচ্ছে |
| রঙ: | আপনার প্রয়োজন মত | মডেল নম্বার: | কাস্টমাইজড |
| শর্ত: | নতুন | মোড়ক: | আয়রন ফ্রেম প্যাকেজ |
| বিশেষভাবে তুলে ধরা |
বয়লারের অসমে অর্থনীতিবিদ,বয়লারে হিট এক্সচেঞ্জার অর্থনীতিবিদ,বয়লারে শিল্প অর্থনীতিবিদ |
||
পণ্যের বর্ণনা
ASME অর্থনীতিবিদ বয়লার তেল / গরম জলের তাপ এক্সচেঞ্জার শিল্প ব্যবহার করে
অর্থনীতিবিদ বর্ণনা
এইচ-টাইপ জরিমানা-নল অর্থনীতিবিদ একটি উচ্চ-দক্ষতা তাপ এক্সচেঞ্জ অর্থনীতিবিদ যা এইচ-টাইপ জরিমানা টিউব দ্বারা জড়িত (এটি এইচ-টাইপ ফিন্ড নল, ফিন্ড নল, প্রজাপতি নল হিসাবেও পরিচিত)।
1, কাঠামোর ফর্ম: মৌলিক ফর্মটি "এইচ" এবং ডাবল "এইচ" টাইপ, সারিবদ্ধভাবে সাজানো।
2, কর্মক্ষমতা বৈশিষ্ট্য
1) খালি টিউব অর্থনীতিবিদকে এইচ-টাইপ ফিনড নল ইকোনমিকাইজারের সাথে প্রতিস্থাপন করা তাপ এক্সচেঞ্জের ক্ষেত্রটি বাড়িয়ে তুলতে এবং সজ্জিত নলগুলির সংখ্যা হ্রাস করতে পারে, এইভাবে ফ্লু গ্যাসের প্রবাহ ক্রস বিভাগকে বৃদ্ধি করে, ফ্লু গ্যাসের গতি হ্রাস করে এবং পরিধান কমাতে পারে।যেহেতু পাইপের পরিধান হার ফ্লু গ্যাস প্রবাহের হারের 3.33 পাওয়ারের সাথে সমানুপাতিক, যদি ফ্লু গ্যাসের গতিবেগ 9 মি / সেকেন্ড থেকে 7 মি / সেকেন্ড হয়, তবে পরিধানের হারটি মূলের 43% হয়ে যাবে এক.একই সময়ে, পরীক্ষাটি দেখায় যে জরিমানার টিউবটি নিজেই নল সারিটির মাঝখানে ফ্লাই অ্যাশকে কেন্দ্রিয়করণের কাজ করে, সুতরাং সূক্ষ্ম নল অর্থনীতিতে কাঠামোতে পরিধান এবং টিয়ার হ্রাস করার কার্যকারিতা রয়েছে।
2) এইচ-টাইপ ফিনড টিউবটি ডাবল-টিউব "ডাবল-এইচ" টাইপের ফিন্ড নল তৈরি করা যেতে পারে।এর গঠনটি অনমনীয় এবং দীর্ঘ নল সারি ক্ষেত্রে ব্যবহার করা যেতে পারে।
3) এইচ-টাইপ ফিনড টিউব অর্থনীতিবিদ ধারাবাহিকভাবে সাজানো হয়।এইচ-টাইপের পাখাগুলি স্থানটিকে কয়েকটি ছোট ছোট অঞ্চলে বিভক্ত করে, যা বায়ুপ্রবাহের প্রবাহকে সমান করতে পারে এবং পরিধান এবং টিয়ারকে হ্রাস করতে পারে।
4) এইচ টাইপ ফিনস উভয় পক্ষের সোজা প্যাসেজ গঠনের কারণে সবচেয়ে ভাল কাট ফুঁকানো প্রভাব রয়েছে।
5) স্থানটি কমপ্যাক্ট, সামগ্রিক ওজন হ্রাস করা হয়েছে, এবং ব্যয় হ্রাস পেয়েছে।
)) শক্তি সাশ্রয় করা এবং বিদ্যুতের কম খরচ: উত্পাদক ইউনিটগুলির জন্য অর্থনীতিবিদ জেনারেটর থেকে এক্সস্টাস্ট গ্যাসের তাপ হ্রাসের কমপক্ষে দুই তৃতীয়াংশ হ্রাস করতে পারে এবং প্রতি টন বাষ্পে কেবল 2-4 কিলোওয়াট বিদ্যুৎ ব্যবহার করতে পারে।
7) সাধারণ অপারেশন এবং রক্ষণাবেক্ষণ;শ্রম সাশ্রয়: অর্থনীতিবিদ কম চলমান অংশ, সহজ কাঠামো এবং সহজ ইনস্টলেশন সহ পুরোপুরি একত্রিত এবং উত্পাদন করা হয়।অটোমেশন স্তর উচ্চ, অপারেশন এবং রক্ষণাবেক্ষণ সহজ, এবং অপারেটরগুলি হ্রাস করা যেতে পারে।
বয়লার এইচ ফিনড টিউব অর্থনীতিবিদ এর উপাদান কাঠামো
এইচ ফিন টিউবগুলির একটি মারাত্মক সমন্বিত, খালি এবং নালী, নমন, ফ্রেম এবং অন্যান্য সহায়কগুলির শিরোনাম রয়েছে।
বয়লার এইচ ফিনড টিউব অর্থনীতিবিদ এর বৈশিষ্ট্য
1)।তাপ এক্সচেঞ্জের অঞ্চল যুক্ত করুন এবং টিউবগুলির সংখ্যা হ্রাস করুন, ধোঁয়া গতি এবং ঘর্ষণকে হ্রাস করতে ফোম ফ্লো বিভাগের ক্ষেত্রও বাড়ান।
2)।এইচ টাইপ ফিন টিউব ডাবল এইচ টাইপ ফিন টিউব করা যেতে পারে, দীর্ঘ নল সারি ফিট করার জন্য উচ্চ অনমনীয়তা।
3)।ঘনত্ব কমাতে গড় বায়ু প্রবাহকে ছোট ছোট অনেক অঞ্চলে স্থান তৈরি করার জন্য এইচ টাইপের ফিন ইকোনমিকাইজার লাইনে সাজানো হয়েছে।
4)।সর্বোত্তম ছাই-ছাওয়া প্রভাব অর্জন করার জন্য সোজা চ্যানেল সহ।
5)।ওজন হ্রাস এবং উত্পাদন ব্যয় হ্রাস করার জন্য কমপ্যাক্ট কাঠামো।
বিশেষ উল্লেখ
| বর্ণনা | বয়লার অর্থনীতিবিদ |
| উপাদান | মিশ্র ইস্পাত, কার্বন ইস্পাত, SA210C, SA213T22, ইত্যাদি |
| উপাদান মান | এএসটিএম, এন বা আইএসও ইত্যাদি |
| মাত্রা | কাস্টমাইজেশন |
| ওজন |
ন্যূনতম: 10 টন সর্বাধিক |
| গন্ধযুক্ত প্রক্রিয়া: | EF + এলএফ + ভিডি |
| প্রক্রিয়া | উপাদান → আঙুল → গরম / শীতল-ঘূর্ণায়মান at তাপ চিকিত্সা (নরমালাইজিং + টেম্পারিং) → পরিদর্শন → রুক্ষ মেশিনিং → ইউটি → ২ য় তাপ চিকিত্সা → সমাপ্তি যন্ত্র → পরিদর্শন |
| ইউটি স্ট্যান্ডার্ড | ASTM A388 বা EN10228, ইত্যাদি |
সুবিধাদি
1. চমৎকার পরিধান প্রতিরোধের
পরিধানটি পাইপটিতে ধূসর কণার প্রভাব এবং কাটিয়া প্রভাবের কারণে হয়।30 ডিগ্রি স্তরের পাইপের চারপাশে পোশাকটি সবচেয়ে গুরুতর।যখন S1 / d = S2 / d = 2 হয়, এখানে পরিধানের পরিমাণ গড় মূল্যের 3 গুণ is
বায়ু প্রবাহের দিকের পরিবর্তনের কারণে, দ্বিতীয় সারিতে সবচেয়ে তীব্র পরিধান রয়েছে।যখন S1 / d = S2 / d = 2, দ্বিতীয় সারিটি প্রথম সারির পরিধানের দ্বিগুণ হয় এবং পরবর্তী সারির পোশাকটি প্রথম সারির চেয়ে 30% থেকে 40% বেশি থাকে।
প্রথম সারির বিন্যাসটি প্রথম সারিটির বিন্যাসের মতোই। একই অবস্থার অধীনে, দ্রাঘিমা নল বান্ডেলের সর্বাধিক পরিধান স্তিমিত নলের বান্ডেলের চেয়ে 3-4 গুণ কম।
পাইপের ঘর্ষণ গতি ফ্লু গ্যাসের वेग KV3.33 এর অ-অভিন্নতা সহগের সাথে সরাসরি সমানুপাতিক, এবং উড়ে ছাই ঘনত্বের কু-অ-অভিন্নতা সহগের সাথে সরাসরি সমানুপাতিক।
এইচ-আকৃতির ফিন্ড টিউব অর্থনীতিবিদ ধারাবাহিকভাবে সাজানো হয়।এইচ-আকারের ফিন স্থানটি কয়েকটি ছোট ছোট অঞ্চলে বিভক্ত করে এবং বায়ু প্রবাহে অভিন্ন প্রবাহের প্রভাব ফেলে hasঅপটিক্যাল টিউব অর্থনীতিবিদ, সর্পিল ফিন ইকোনমিকাইজার এবং অলৌকিক ব্যবস্থার সাথে অনুদৈর্ঘ্য ফিন ইকোনোমাইজারের সাথে তুলনা করা, অন্যান্য অবস্থার মধ্যে পরিধানের জীবনটি 3-4 গুণ বেশি।
ফ্লু গ্যাসের সাইড ড্যাম্পারটি মোড়ের অংশটিকে রক্ষা করে।
২. ধুলি জমেছে
পাইপের পিছনে এবং বাতাসের দিকে অ্যাশ গঠন দেখা দেয়। পাইকারটিকে বিশৃঙ্খলা করে ঘষানো সহজ, এবং পিঠে কম ধুলা জমে sequ ক্রমানুসারে পাইপের ব্যবস্থা করার জন্য, বায়ু প্রবাহ বয়ে যাওয়া সহজ নয় এই কারণে Ash পাইপের পিছনে, পাইপ বিন্যাসে ভুল কলামের চেয়ে ক্রমে আরও ছাই জমে থাকে।
এইচ-টাইপ ফিন পাইপের উভয় পাশে ঝালাই করা হয়, যা ছাই জমে না, যখন বায়ু প্রবাহ সোজা প্রবাহিত হয়, বায়ু প্রবাহের দিকটি পরিবর্তন হয় না, এবং পাখনা ছাই জমায় না।
এইচ-টাইপ ফিনের মাঝখানে 4-10 এর একটি ফাঁক ফেলে রাখা হয়, যা ধুলা জমে পাইপ ফিনকে ঝাড়তে বাতাসের প্রবাহকে গাইড করতে পারে।
ফিনের সর্পিল কোণটি প্রবাহের দিকনির্দেশকে গাইড হিসাবে দেখায়, ফিন টিউবের ছাই জমে থাকা আরও গুরুতর, এবং যে অর্থনীতিবিদ আলগা ছাই তৈরি করে না তা ব্যবহার করা যায় না ield ফিল্ড অপারেশন দেখায় যে এইচ-আকৃতির ফিন টিউব ছাই জমে না , সর্পিল ফিন গুরুতরভাবে হয়।
অনুদৃশ্য ফিন টিউবটি ডানা বরাবর বায়ু প্রবাহ দ্বারা গঠিত হয় কারণ পাখনাটি পৃষ্ঠের উপর এবং জমে থাকা ছাইয়ের পিছনে ldালাই হয় ome কিছু অঞ্চল ধূলিকণায় জমে থাকে।
এইচ-আকৃতির পাখনাটি, যা উভয় পক্ষের একটি সরাসরি চ্যানেল গঠন করে, এটি সবচেয়ে ভাল ফুঁক দেয়।
৩. কমপ্যাক্ট স্পেস এবং কম ব্যয়
পাইপ সেটটি অনেক কমপ্যাক্ট এবং লেজের ধোঁয়ার উচ্চতা হ্রাস করে।
মোট ওজন অনেক কমে যায় এবং সাসপেনশন সিস্টেমের বোঝা হ্রাস হয়।
অর্থনীতিবিদ এবং অবিচ্ছেদ্য বয়লার ব্যয় হ্রাস করুন।
4. ধোঁয়া পার্শ্বীয় প্রতিরোধের হ্রাস
প্ররোচিত ফ্যানের অপারেটিং এবং বিনিয়োগ ব্যয় হ্রাস করুন।
5. ldালাই যৌথ হ্রাস এবং নির্ভরযোগ্যতা উন্নতি।
