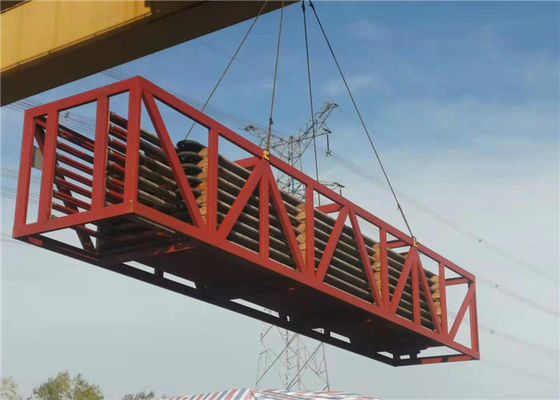

স্টিম বয়লার সিএস এর জন্য বিজোড় ইস্পাত সুপারহিটার এবং রিহ্যাটার

সিএফবি বয়লারের জন্য এএসএমই স্ট্যান্ডার্ড স্টিল সীমলেস স্টিল সুপারহিটার

বয়লার সুপারহিটারের উত্পাদন

আমাদের সুপারহিটগুলি ASME রেগুলেশন অনুযায়ী তৈরি করা হয়।এইচডিবি বয়লার এবং বয়লার ক্ষমতার ধরণের উপর নির্ভর করে কয়েল টাইপ এবং শেল টাইপ সুপার হিটার উভয়ই উত্পাদন করে।

কয়েল টাইপের সুপারহিটের ডিজাইনে সাধারণত উভয় পক্ষের হেডারের মাধ্যমে 180o কয়েল থাকে।একটি কয়েল টাইপের ডিজাইনে বাষ্প কয়েলটির অভ্যন্তরে এবং ফ্লু গ্যাসগুলি কয়েলটির বাইরে থাকে।

শেল টাইপ সুপারহিট ডিজাইন সাধারণত শেল মধ্যে স্ট্যাকযুক্ত বিশেষ গরম করার উপাদানগুলি দিয়ে বাষ্পকে বৈদ্যুতিকভাবে সুপারহিট করতে ব্যবহৃত হয় এবং গরম করার উপাদানগুলির উপর বাষ্প প্রবাহিত হয়।

শিল্পকৌশল সুপারহিটের পরামিতি ডিজাইন করা

- বয়লার চাপ
-স্টিম চাপ
প্রক্রিয়াটির মধ্যে উল্লেখযোগ্যতা

সুপারহিটের ব্যবস্থা, নির্দিষ্টকরণ এবং উপাদান:

আর্নেজমেন্ট এবং স্পেসিফিকেশন:

বয়লারের উচ্চ এবং নিম্ন সুপারহিট রয়েছে, এইচএস ঘূর্ণিঝড় বিভাজকের পরে ফ্লু গ্যাস নালীতে সাজানো হয় এবং এলএসটি ব্যাক-এন্ড উল্লম্ব খাদে সাজানো হয়।স্যাচুরেটেড বাষ্পটি ড্রামের আট φ108 × 5 স্যাচুরেটেড বাষ্প সংযোগকারী টিউব দ্বারা সিলিং ঘেরের শিরোনামগুলিতে প্রবর্তিত হয় এবং তারপরে নিম্ন তাপমাত্রার সুপারহিটারে through 42 × 4.0 টিউবগুলির মাধ্যমে, এলএস দ্বারা উত্তপ্ত হয়ে যাওয়ার পরে তাপমাত্রা সামঞ্জস্য করার জন্য ডেসুপেরেটারে যায়, এবং তারপরে φ108 eight 5 এর আটটি টিউব দিয়ে এইচএসে যায় এবং এসএইচ আউটলেট শিরোনামে যাওয়ার পরে মূল স্টিম ভালভের মাধ্যমে স্টিম টারবাইনে প্রেরণ করা হয়।

এলটি সুপারহিটার কনট্রেন্যান্ট্যান্ট ব্যবস্থা গ্রহণ করে এবং এইচটি সুপার হিটার হ'ল ডাউনস্ট্রিম ব্যবস্থা।বাষ্পের সংগ্রহ এবং বিতরণ স্টীম প্রবাহের অ-অভিন্নতা উন্নত করতে এবং বাষ্পের বিচ্ছুরণের কারণে উত্তপ্ত স্থানীয় কয়েলগুলি প্রতিরোধের জন্য প্রস্থের দিকের পথ অবলম্বন করে।

উপাদান:
সুরক্ষা অপারেশন নিশ্চিত করতে, এলটি সুপারহিটর SA210 Gr.A1 সীমলেস স্টিল টিউব ব্যবহার করে এবং এইচটি সুপার হিটারটি কম-মিশ্রিত SA213 টি 22 সীমলেস স্টিল টিউব ব্যবহার করে।

প্রযুক্তিগত পরামিতি:
