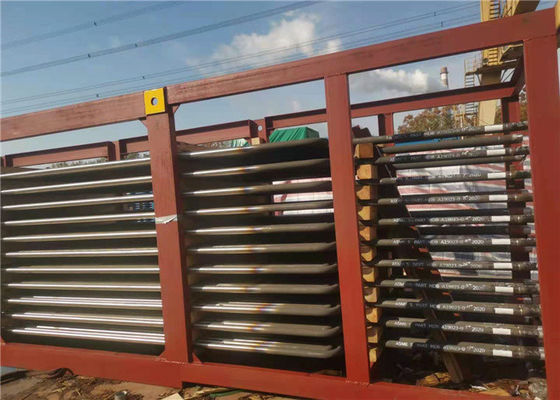

এসজিএস সীমলেস স্টিল সিএফবি বয়লার সুপারহিটার এবং রিহ্যাটার পাইপ নমন

সিএফবি বয়লারের জন্য এএসএমই স্ট্যান্ডার্ড স্টিল সীমলেস স্টিল সুপারহিটার

বাষ্প সুপারহিটর হ'ল একটি কুণ্ডলী টাইপ হিট এক্সচেঞ্জার যা সুপারহিট বাষ্প উত্পাদন করতে বা ভেজা বাষ্পকে শুকনো বাষ্পে রূপান্তর করতে ব্যবহার করা হয়, বয়লার দ্বারা উত্পাদিত হয়।

এটি কোনওভাবে বয়লার থেকে আলাদা যে, বয়লার জলকে বাষ্পে রূপান্তর করতে বোধগম্য তাপের পাশাপাশি সুপ্ত তাপ উভয়কেই ব্যবহার করে যখন সুপারহিট তার প্রবণতা বাড়ানোর জন্য বাষ্পকে সুপারহিট করার জন্য কেবলমাত্র বোধক তাপকে ব্যবহার করে।

বয়লারগুলিতে সুপারহিটের সুবিধা

• বৃদ্ধি দক্ষতা এর বাষ্প শক্তি কেন্দ্র
• টারবাইন ব্লেড ক্ষয়ের ক্ষুদ্রতম
• বাষ্পের পরিমাণ কম
• ঘন ঘন ক্ষতি হ্রাস বয়লার বাষ্প পাইপ
• প্রবেশের জলের কণাগুলি থেকে সরিয়ে স্যাচুরেটেড বাষ্পের তাপমাত্রা বাড়ায় টারবাইন বাষ্প

সুপারহিটের ব্যবস্থা, নির্দিষ্টকরণ এবং উপাদান:

আর্নেজমেন্ট এবং স্পেসিফিকেশন:

বয়লারের উচ্চ এবং নিম্ন সুপারহিট রয়েছে, এইচএস ঘূর্ণিঝড় বিভাজকের পরে ফ্লু গ্যাস নালীতে সাজানো হয় এবং এলএসটি ব্যাক-এন্ড উল্লম্ব খাদে সাজানো হয়।স্যাচুরেটেড বাষ্পটি ড্রামের আট φ108 × 5 স্যাচুরেটেড বাষ্প সংযোগকারী টিউব দ্বারা সিলিং ঘেরের শিরোনামগুলিতে প্রবর্তিত হয় এবং তারপরে নিম্ন তাপমাত্রার সুপারহিটারে through 42 × 4.0 টিউবগুলির মাধ্যমে, এলএস দ্বারা উত্তপ্ত হয়ে যাওয়ার পরে তাপমাত্রা সামঞ্জস্য করার জন্য ডেসুপেরেটারে যায়, এবং তারপরে φ108 eight 5 এর আটটি টিউব দিয়ে এইচএসে যায় এবং এসএইচ আউটলেট শিরোনামে যাওয়ার পরে মূল স্টিম ভালভের মাধ্যমে স্টিম টারবাইনে প্রেরণ করা হয়।

এলটি সুপারহিটার কনট্রেন্যান্ট্যান্ট ব্যবস্থা গ্রহণ করে এবং এইচটি সুপার হিটার হ'ল ডাউনস্ট্রিম ব্যবস্থা।বাষ্পের সংগ্রহ এবং বিতরণ স্টীম প্রবাহের অ-অভিন্নতা উন্নত করতে এবং বাষ্পের বিচ্ছুরণের কারণে উত্তপ্ত স্থানীয় কয়েলগুলি প্রতিরোধের জন্য প্রস্থের দিকের পথ অবলম্বন করে।

উপাদান:
সুরক্ষা অপারেশন নিশ্চিত করতে, এলটি সুপারহিটর SA210 Gr.A1 সীমলেস স্টিল টিউব ব্যবহার করে এবং এইচটি সুপার হিটারটি কম-মিশ্রিত SA213 টি 22 সীমলেস স্টিল টিউব ব্যবহার করে।

প্রযুক্তিগত পরামিতি:
