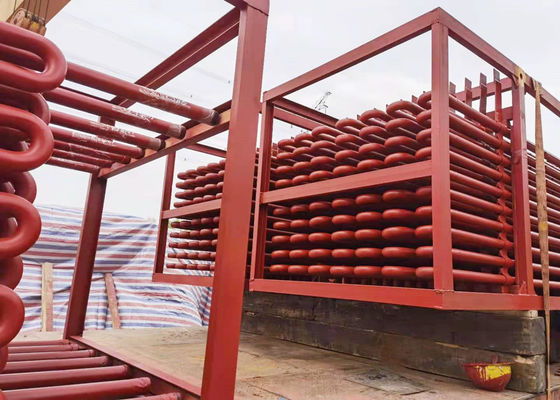

সিএফবি বয়লারের জন্য এএসএমই স্ট্যান্ডার্ড কার্বন স্টিল বিজোড় ইস্পাত সুপার হিটার

সিএফবি বয়লারের জন্য এএসএমই স্ট্যান্ডার্ড কার্বন স্টিল বিজোড় ইস্পাত সুপার হিটার

সুপারহিটের ব্যবস্থা, নির্দিষ্টকরণ এবং উপাদান:

আর্নেজমেন্ট এবং স্পেসিফিকেশন:
বয়লারের উচ্চ এবং নিম্ন সুপারহিট রয়েছে, এইচএস ঘূর্ণিঝড় বিভাজকের পরে ফ্লু গ্যাস নালীতে সাজানো হয় এবং এলএসটি ব্যাক-এন্ড উল্লম্ব খাদে সাজানো হয়।স্যাচুরেটেড বাষ্পটি ড্রামের আট φ108 × 5 স্যাচুরেটেড বাষ্প সংযোগকারী টিউব দ্বারা সিলিং ঘেরের শিরোনামগুলিতে প্রবর্তিত হয় এবং তারপরে নিম্ন তাপমাত্রার সুপারহিটারে through 42 for 4.0 টিউবগুলির মাধ্যমে, এলএস দ্বারা উত্তপ্ত হয়ে যাওয়ার পরে তাপমাত্রা সামঞ্জস্য করার জন্য ডেসুপেরেটারে যায়, এবং তারপরে φ108 eight 5 এর আটটি টিউব দিয়ে এইচএসে যায় এবং এসএইচ আউটলেট শিরোনামে যাওয়ার পরে মূল স্টিম ভালভের মাধ্যমে স্টিম টারবাইনে প্রেরণ করা হয়।
এলটি সুপারহিটার কনট্রেন্যান্ট্যান্ট ব্যবস্থা গ্রহণ করে এবং এইচটি সুপার হিটার হ'ল ডাউনস্ট্রিম ব্যবস্থা।বাষ্পের সংগ্রহ এবং বিতরণ স্টীম প্রবাহের অ-অভিন্নতা উন্নত করতে এবং বাষ্পের বিচ্ছুরণের কারণে উত্তপ্ত স্থানীয় কয়েলগুলি প্রতিরোধের জন্য প্রস্থের দিকের পথ অবলম্বন করে।

উপাদান:
সুরক্ষা অপারেশন নিশ্চিত করতে, এলটি সুপারহিটর SA210 Gr.A1 সীমলেস স্টিল টিউব ব্যবহার করে এবং এইচটি সুপার হিটারটি কম-মিশ্রিত SA213 টি 22 সীমলেস স্টিল টিউব ব্যবহার করে।

প্রযুক্তিগত পরামিতি:
