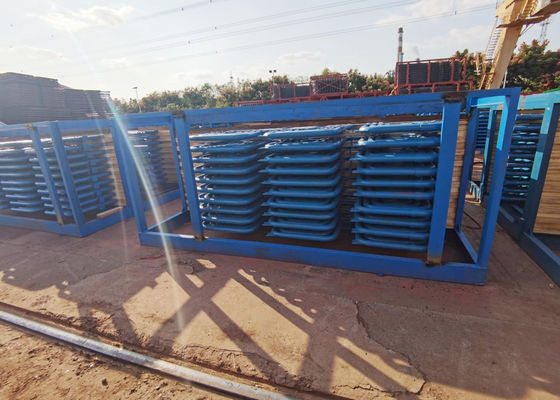

এএসএমই / জিবি স্ট্যান্ডার্ডে কার্বন ইস্পাত নিম্ন তাপমাত্রা বয়লার সুপার হিটার

কার্বন ইস্পাত নিম্ন তাপমাত্রা সুপারহিটার এবং বায়লার সিস্টেমের ভ্যাসেলগুলির তাপ এক্সচেঞ্জারগুলির জন্য রিহ্যাটার টিউব কয়েলগুলি

সুপারহিটার এবং রিহিটরের কার্যকারিতা:

তাপ দক্ষতা উন্নত করতে, সুপারহিট বাষ্পের চাপকে সুপারহিট চাপ থেকে সাবক্রিটিকাল এবং সুপারক্রিটিকাল চাপে বাড়ানো হয়েছে।তবে ধাতব কর্মক্ষমতা দ্বারা সীমাবদ্ধ, সুপারহিটার এবং রিহিটগুলির বাষ্প তাপমাত্রা 540-555 ডিগ্রির মধ্যে রাখা হয়।

কারণ সুপারহিটার এবং রিহেটরের টিউবগুলির মাধ্যমে প্রবাহটি উচ্চ তাপমাত্রা বাষ্প হয়, নল প্রাচীরের বাষ্পের উত্তেজনাপূর্ণ তাপ প্রকাশের স্থানান্তর সহগ যথেষ্ট ছোট, এবং তাপ স্থানান্তর কর্মক্ষমতা দুর্বল, নল প্রাচীরের বাষ্পের শীতলতা ক্ষমতা কম capacityএদিকে, তাপ স্থানান্তরকে বৈষম্যগত তাপমাত্রার পার্থক্য নিশ্চিত করার জন্য, সাধারণত ধূমপানের তাপমাত্রা বেশি এমন অঞ্চলে সুপারহিটার এবং রিহিটারগুলি স্থাপন করা হয়, এবং নল প্রাচীরের তাদের কাজের তাপমাত্রা বরং বেশি থাকে, সুতরাং সুপারহিটার এবং রিহিটরের কাজের পরিবেশটি বেশ খারাপ।বিশেষত পুনর্নবীকরণকারীদের জন্য, গরম করা বাষ্পচাপের চাপ কম, এবং শীতল নলগুলিতে তাদের ক্ষমতা আরও খারাপ, সুতরাং নল ধাতু দীর্ঘমেয়াদে কীভাবে নিরাপদভাবে কাজ করা যায় তা নিশ্চিত করার বিষয়টি যখন সুপার হিটার এবং রিহিটারগুলির নকশা এবং পরিচালনা করার বিষয়টি আসে তখন এটি একটি গুরুত্বপূর্ণ বিষয়।ডায়াগ্রাম 4-1 বয়লারগুলিতে ব্যবহৃত সাধারণ ধাতুর জন্য অনুমোদিত তাপমাত্রার উপরের সীমাটি তালিকাভুক্ত করে।উচ্চতর স্তরের অ্যালো স্টিলের ব্যবহার এড়াতে, যখন সুপার হিটার এবং রিহিটারগুলির নকশার কথা আসে, ব্যবহৃত নল ধাতু কাজ করার সময় তাপমাত্রার সীমাটির প্রায় কাছাকাছি থাকে।এবার, যদি 10-20 ডিগ্রি তাপমাত্রার উত্থান হয়, যা গ্রহণযোগ্য চাপকেও অনেকটা হ্রাস করে।অতএব, নীচের দিকগুলিতে সুপারহিটার এবং রিহীটারগুলির নকশা এবং চালনার জন্য মনোযোগ দেওয়া উচিত:

1. চালানোর সময় বাষ্পের তাপমাত্রা স্থিতিশীল হওয়া নিশ্চিত করুন।বাষ্প তাপমাত্রার তারতম্যটি + 5- 5-10 ডিগ্রির বেশি হবে না বলে মনে করা হয়;

২. রেট বাষ্পের তাপমাত্রা বজায় রাখার জন্য যখন অপারেশন শর্তগুলি কিছুটা পরিবর্তিত হয় তখন সুপারহিটার এবং রিহটারগুলির জন্য তাপমাত্রা সামঞ্জস্য করার জন্য নির্ভরযোগ্য পদ্ধতির প্রয়োজন।

৩. সমান্তরাল টিউবগুলির মধ্যে তাপীয় বিচ্যুতি হ্রাস করতে।

রিহিটরের ইনলেট স্টিম হ'ল স্টিম টারবাইন হাই প্রেসার সিলিন্ডারের আউটলেট স্টিম, এর চাপ মূল বাষ্পের প্রায় 20%, যার তাপমাত্রা সংশ্লেষিত তাপমাত্রার চেয়ে কিছুটা বেশি, এবং এইভাবে বাষ্প এবং তাপ উভয় খরচ বাড়িয়ে তোলে।উদাহরণস্বরূপ, পুনরায় গরমকরণ ব্যবস্থার প্রতিরোধ ক্ষমতা 1 কেজি / সেন্টিমিটার 2 দ্বারা বৃদ্ধি করা হয়, বাষ্প টারবাইনের বাষ্প খরচ 0.3% বৃদ্ধি পেয়েছে।রিহেটরগুলিতে বাষ্পের প্রবাহের প্রতিরোধ ক্ষমতা হ্রাস করতে এবং তাপীয় সিস্টেমের দক্ষতা উন্নত করতে, রিহটারগুলি সাধারণত ছোট ভর প্রবাহের হার প্রয়োগ করে, তবে এর মধ্যে এটি তাপীকরণের নল প্রাচীরের শীতল অবস্থার জন্য আরও খারাপ করে তোলে।অতএব, পুনরায় গরমকরণ সিস্টেমের ডিজাইনের প্রবাহ প্রতিরোধ ক্ষমতা হ্রাস করার জন্য সহজ প্রয়োজন।

গরম করা বাষ্পচাপ কম, এবং এর তাপমাত্রা উচ্চ এবং নির্দিষ্ট ভলিউম বড়।সুপার হিটেড স্টিমের সাথে তুলনায় এর ভর প্রবাহের হার কম, অন্যদিকে এর ভলিউম প্রবাহ হার সুপারহিট স্টিমের (প্রায় 4-5 বার) এর চেয়ে অনেক বেশি বড়।অতএব, বাষ্পের প্রবাহের হার খুব দ্রুত এবং প্রবাহ প্রতিরোধের খুব বড় নিশ্চিত না করা, বাষ্পের জন্য প্রবাহের পারাপারের ক্রস বিভাগের অঞ্চলটি বাড়ানো প্রয়োজন।অতএব, মাঝারি রিহটিং বয়লারে, রিহটারগুলির প্রবাহ প্যাসেজ অঞ্চলটি সুপারহিটরের চেয়ে সর্বদা বড়।কনভেক্টিভ রিহেটরগুলির জন্য, সাধারণত তাদের কাঠামোগুলি সমানতালে আরও বেশি টিউব সহ বড় ডায়ামিটার এবং surpentine পাইপ বান্ডিলযুক্ত টিউব প্রয়োগ করে।

গরম করার জন্য বাষ্পচাপ কম, কফিশিয়েন্ট তাপ কম, তাপীয় বিচ্যুতিতে এটি অত্যন্ত সংবেদনশীল।অন্য কথায়, একই তাপ বিচ্যুতির পরিস্থিতিতে, গরম হওয়া বাষ্পের আউটলেট তাপমাত্রার পার্থক্য সুপারহিট বাষ্পের চেয়ে বড়।

উত্তাপিত বাষ্পের আউটলেট বাষ্প তাপমাত্রা খাঁড়ি বাষ্প তাপমাত্রা দ্বারা প্রভাবিত হয়।ইউনিট জেনারেটরে, ধ্রুবক চাপ অপারেশনের শর্তে, স্টিম টারবাইন উচ্চ চাপ সিলিন্ডারের নিষ্কাশন তাপমাত্রা লোড হ্রাসের সাথে হ্রাস পায় decreasedএই মুহুর্তে রিহিটরের কম ইনলেট বাষ্প তাপমাত্রার কারণে, এটি আউটলেট বাষ্পের তাপমাত্রা যথাযথভাবে হ্রাস পেয়েছে।কনভেক্টিভ রিহেটরগুলির জন্য, তাদের উত্তেজক বাষ্প তাপমাত্রার বৈশিষ্ট্যগুলি আরও তাত্পর্যপূর্ণ এবং বাষ্প তাপমাত্রার সামঞ্জস্যতার তাদের শ্রদ্ধা সুপারহিটের চেয়ে বড়।

যখন বয়লারটি শুরু হয়, বা চুল্লি বন্ধ হয়ে যায়, বা সুরক্ষা দরজা চালু থাকে, তখন রিহীটারগুলিতে কোনও বাষ্প প্রবাহ বা ছোট প্রবাহ থাকে না, যা সম্ভবত পুনরায় গরমগুলি জ্বালিয়ে দেয়।সুতরাং, এটি রিহেটর এবং সুপারহিটারগুলির মধ্যে একটি উচ্চ এবং নিম্নচাপের বাইপাস সিস্টেমটি ইনস্টল করা প্রয়োজন, তারপরে যখন বয়লারগুলি চালু বা বন্ধ হয়, বা স্টিম টারবাইনটি তার লোডটি কমিয়ে দেয়, তখন পুনরায়গুলি বাইপাস ডিভাইস থেকে পর্যাপ্ত শীতল স্টিম পেতে পারে।
