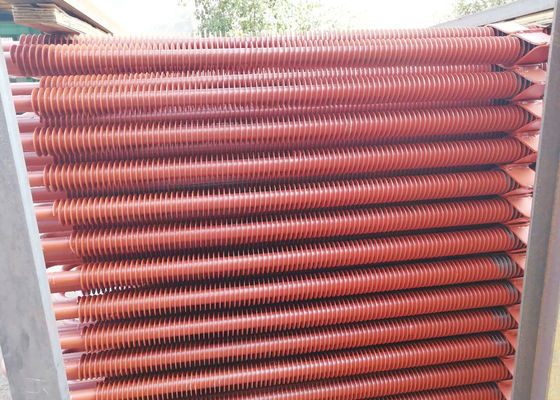

বয়লার সিস্টেমগুলির হিট এক্সচেঞ্জার হিসাবে কার্বন ইস্পাত সর্পিল ফিন্ড টিউব

কার্বন স্টিল সর্পিল ফিন্ড টিউব হিট এক্সচেঞ্জার বয়লার ইকোমাইজারের তাপ পুনরুদ্ধারে

সাধারণ ভূমিকা

সর্পিল জরিমানা টিউবগুলি বয়লার অর্থনীতিবিদ, এয়ার প্রিহিটার এবং বর্জ্য তাপ বয়লার, পাশাপাশি রাসায়নিক শিল্প, চাপ জাহাজ এবং অন্যান্য ক্ষেত্রে তাপ এক্সচেঞ্জ সরঞ্জামগুলির তাপ পুনরুদ্ধারে ব্যাপকভাবে ব্যবহৃত হয়।বয়লারগুলিতে ব্যবহৃত ইউনিটগুলির ক্ষমতাও ছোট থেকে বড়তে বেড়েছে এবং তাদের প্রয়োগগুলি দিন দিন বাড়ছে।বর্তমানে চীনে অনেক পেশাদার নির্মাতারা উচ্চ ফ্রিকোয়েন্সি রেজিস্ট্যান্ট ওয়েল্ডিং, ব্রিজিং সর্পিল ফিন্ড টিউব উত্পাদন করতে পারে, এবং জরিমানা টিউবগুলির উত্পাদন সরঞ্জাম এবং প্রযুক্তি আমদানি, হজম এবং শোষণ থেকে স্ব-বিকাশে তৈরি করে নকশাকৃত এবং উত্পাদিত হয়।গুণমান উন্নত বিদেশী মান প্রয়োজনীয়তা পৌঁছেছে।

জরিমানা টিউব ব্যবহারের সুবিধা:

1. তাপ স্থানান্তর প্রভাব উন্নত করার জন্য কার্যকর স্থানটিতে তাপ স্থানান্তর অঞ্চল বৃদ্ধি করা হয়।

2. তাপ স্থানান্তর পৃষ্ঠের দখল স্থান হ্রাস করুন এবং এর আয়তন হ্রাস করুন, বিশেষত দ্রুত-লোডিং বয়লারগুলির জন্য।

৩. সরঞ্জামের ব্যয় হ্রাস করুন এবং সরঞ্জামের সুরক্ষা উন্নত করুন।

4. জল সাইড চাপ ড্রপ হ্রাসের কারণে, অপারেশন ব্যয় হ্রাস পেয়েছে।

5. জরিমানা টিউবগুলির কঠোরতা বৃদ্ধি করা হয়, এবং নলটির ভূমিকম্প প্রতিরোধের উন্নতি হয়।

উত্পাদন পদ্ধতি

সর্পিল ফিন্ড টিউবগুলি বিভিন্ন উপায়ে তৈরি করা যায়।বর্তমানে হিট এক্সচেঞ্জারগুলিতে যেমন বয়লার এবং চাপবাহী জাহাজগুলিতে ব্যবহৃত জরিমানা টিউবগুলির জন্য বেশ কয়েকটি প্রধান উত্পাদন পদ্ধতি রয়েছে।

উচ্চ ফ্রিকোয়েন্সি প্রতিরোধের ldালাই সর্পিল জরিমানা নল

উচ্চ ফ্রিকোয়েন্সি প্রতিরোধের ldালাই সর্পিল ফিন্ড টিউব হ'ল edালাই করা অংশগুলিতে আমদানিকৃত উচ্চ ফ্রিকোয়েন্সি বর্তমান।ঝালাই জয়েন্টগুলি এবং সংলগ্ন অঞ্চলের যোগাযোগের পৃষ্ঠের মাধ্যমে স্রোতের দ্বারা উত্পন্ন প্রতিরোধের তাপ ব্যবহার করে, ldালাইয়ের যোগাযোগের পৃষ্ঠটি গলিত বা আধা-গলে যাওয়ার প্লাস্টিকের স্থানে পৌঁছতে পারে, তারপরে উপযুক্ত চাপটি ওয়েলড যোগাযোগের পৃষ্ঠায় প্রয়োগ করা হয়, সম্পূর্ণ করার জন্য জরিমানার টিউবগুলির ldালাইয়ের কাজ।

ব্রাজেড সর্পিল ফিন্ড টিউব

ব্রজিং সর্পিল ফিন্ড টিউব এক প্রকার ধাতব ফিলার যার সাথে গলনাঙ্কটি ওয়েলড অংশের চেয়ে কম থাকে এবং তারপরে ব্রেজিংয়ের তাপমাত্রা গরম করে।যখন ldালাই করা অংশটি গলছে না, সোল্ডার ওয়েল্ট ওয়েটস এবং ব্র্যাজগুলি গলে যায়, এবং ঝালাইযুক্ত অংশের যোগাযোগ বিন্দুর সম্প্রসারণ এবং বিস্তারের উপর নির্ভর করে ব্রাজিং জয়েন্ট গঠন করে, এইভাবে সর্পিল ফিন্ড নলটির ldালাই সম্পন্ন করে।

ইন্টিগ্রাল সর্পিল ফিন্ড টিউব

ইন্টিগ্রাল সর্পিল ফিন্ড নল মাঝারি ফ্রিকোয়েন্সি ক্রমাগত গরম করার শর্তে এক্সট্রুশন এবং পুরু-প্রাচীরযুক্ত টিউব (বিলেট টিউব) টাই দ্বারা গঠিত হয় t এটি ঘরোয়া বাজারে সূক্ষ্ম নল প্রস্তুতের সর্বশেষ পদ্ধতি হিসাবে পরিচিত।এটি একটি দেশীয় সংস্থা দ্বারা বিকাশ করা হয়েছে এবং গবেষণামূলক এবং বিকাশযুক্ত ইন্টিগ্রাল ফিন্ড টিউব পাশাপাশি স্ব-উত্পাদিত ইন্টিগ্রাল ফিন্ড নল ম্যানুচারিন সরঞ্জাম পেটেন্টগুলির জন্য প্রয়োগ করা হয়েছে।

চাকরি জীবন

সর্পিল জরিমানা টিউব উচ্চ ফ্রিকোয়েন্সি প্রতিরোধের ldালাই দুটি ধাতু পৃষ্ঠের সংস্পর্শে গলানোর সময় চাপ প্রয়োগ করা হয়।Ldালাই হার ভাল।ঝালাই ধাতুর জারা প্রতিরোধের ব্রিজিংয়ের তুলনায় দ্বিগুণেরও বেশি, এবং জরিমানার টিউবগুলির পরিষেবা জীবন অনেক উন্নত করা যায়।যাইহোক, অযৌক্তিক ldালাইয়ের কারণে, দীর্ঘমেয়াদী ব্যবহার ঝালাই ক্র্যাকিংয়ের ঝুঁকিপূর্ণ, যা পাখনা এবং টিউবগুলি বিচ্ছিন্ন করে তোলে, এইভাবে তাদের তাপ স্থানান্তর দক্ষতাকে প্রভাবিত করে, তাই জরিমানার টিউবগুলি প্রতিস্থাপন করতে হবে।

ইন্টিগ্রাল সর্পিল ফিন্ড টিউবগুলিতে ওয়েল্ডিং ফিনসের সমস্যা নেই, তাই জরি এবং ফিনস ফাটল নিয়ে চিন্তার দরকার নেই, তাই তাপ স্থানান্তর দক্ষতা হ্রাস পাবে না।তদুপরি, অবিচ্ছেদ্য সর্পিল জরিমান নলগুলির পৃষ্ঠের কঠোরতা বৃদ্ধি পাওয়ার কারণে, জরিমানার টিউবের পরিধানের প্রতিরোধ ক্ষমতা বৃদ্ধি পায় এবং পাখির মূল কাঠামোর বৈশিষ্ট্য তাপ স্থানান্তরের জন্য সুবিধাজনক, ইন্টিগ্রাল সর্পিল জরিমানা নলগুলির পরিষেবা জীবন সমান is জরিমানা টিউবগুলির কাঁচামাল, উচ্চ ফ্রিকোয়েন্সি প্রতিরোধের ldালাই এবং ব্রাজিং সর্পিল জরিমান নলগুলির কমপক্ষে 2-3 বার।

অর্থনৈতিক দক্ষতা

ব্রজিং সর্পিল জরিমানার টিউবগুলির জন্য তৃতীয় ধরণের উপাদান-ব্রেজিং ফিলার ধাতু প্রয়োজন।ব্রজিংয়ের সময়, ডানাগুলিকে শীতল বাতাস, স্প্রে সোল্ডার, সিন্টারিং এবং অন্যান্য বড় প্রক্রিয়াগুলি কাটাতে হবে, তাই উত্পাদন খরচ বেশি।উচ্চ ফ্রিকোয়েন্সি প্রতিরোধের ldালাই সর্পিল জরিমানা টিউব তৃতীয় উপাদান প্রয়োজন হয় না।ফিন এক সময় ldালাই দ্বারা গঠিত হয়, তাই ব্যয় তুলনামূলকভাবে কম হয়।উচ্চ ফ্রিকোয়েন্সি প্রতিরোধের ওয়েল্ডিং এবং ব্রাজিং সর্পিল ফিন্ড টিউবগুলির সমাপ্তি এবং সমাপ্তির সমাপ্তি ম্যানুয়াল ldালাই পদ্ধতি দ্বারা স্থির করা উচিত, তারপরে ldালাই উত্পাদন জন্য ভাল।

ইন্টিগ্রাল স্প্রিয়াল ফিন্ড টিউবগুলি ঘন প্রাচীরযুক্ত টিউবগুলি এক্সট্রুশন এবং দ্বিতীয় উপাদানের প্রয়োজন ছাড়াই ঘূর্ণায়মান দ্বারা তৈরি করা হয়।এটি উচ্চ ঘন ঘন ফ্রিকোয়েন্সি প্রতিরোধের ওয়েল্ডিং ফিনগুলি এবং উচ্চ উত্পাদন দক্ষতা এবং কম খরচে ঘুরানো এবং ldালাই অপসারণ করে।তদাতিরিক্ত, কারণ ইন্টিগ্রাল সর্পিল ফিন্ড টিউবের ফিন রুট একটি ছোট আর মসৃণ স্থানান্তর, এটি তাপ স্থানান্তরের জন্য সুবিধাজনক।
