উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HD Boiler |
মডেল নম্বার: | HDB0410 |
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
---|---|
প্যাকেজিং বিবরণ: | রফতানির জন্য সমুদ্র যোগ্য প্যাকিং |
ডেলিভারি সময়: | ডাউন পেমেন্ট বা এল / সি পাওয়ার পরে 55 দিনের মধ্যে |
সাক্ষ্যদান: | ASME, SGS, ISO9001 | পাটা: | ২ বছর |
---|---|---|---|
পাদান: | ইস্পাত | ক্রিয়া: | উত্তাপ সারফেস |
লক্ষণীয় করা: | বয়লার জল প্রাচীর প্যানেল,বয়লার জল প্রাচীর টিউব |
কয়লাভিত্তিক বয়লারগুলির জন্য ঝিল্লি প্রকারের বয়লার জল প্রাচীর প্যানেল

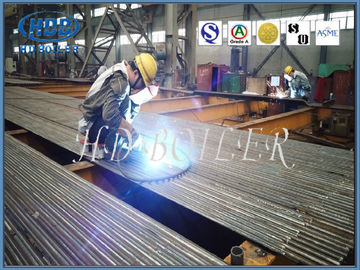

সাধারণ বিবরণ: বয়লার ঝিল্লি জল প্রাচীর প্যানেল
জলের প্রাচীর প্যানেলগুলি বয়লারগুলির প্রধান হিটিং পৃষ্ঠ, বোতল কোণার চারপাশে সাজানো বেশ কয়েকটি সারি ইস্পাত টিউবগুলির সমন্বয়ে গঠিত।এর ভিতরে প্রবাহিত জল বা বাষ্প এবং বাইরেরটি বয়লারের চুল্লীতে শিখার তাপ গ্রহণ করে, মূলত চুল্লিতে উচ্চ তাপমাত্রার দহন পণ্যগুলির বিকিরণ তাপ শোষণ করে।কর্মক্ষম তরল এটিতে উঠে যায় এবং তাপ দ্বারা বাষ্পীভবন হয়।
পুরো নামটি জলের প্রাচীরের নল, পুরাতন নাম জল-শীতল প্রাচীর, তাকে রাইজারও বলা হয়।সাধারণত চুল্লির অভ্যন্তরের প্রাচীরের উপর উল্লম্বভাবে স্থাপন করা হয়, এগুলি শিখা এবং উচ্চ তাপমাত্রা ফ্লু গ্যাস দ্বারা উজ্জ্বল তাপ শোষণ করতে ব্যবহৃত হয় y এগুলি বিভিন্ন আধুনিক বয়লারগুলির জন্য গরম করার পৃষ্ঠগুলির মূল ফর্ম, জল সঞ্চালন সার্কিটের প্রাথমিক অংশও are ।যেহেতু তাদের চুল্লি প্রাচীর ঠান্ডা করা এবং রক্ষা করার ফাংশন রয়েছে, তথাকথিত জলের প্রাচীর প্যানেল।
যখন জলের প্রাচীরটি প্রাথমিকভাবে ডিজাইন করা হয়েছিল, তখন এটি উত্তপ্ত হওয়ার উদ্দেশ্য ছিল না, তবে চুল্লিটি শীতল করার জন্য যাতে এটি উচ্চ তাপমাত্রার দ্বারা ক্ষতিগ্রস্থ না হয় A পরবর্তীকালে, ভাল তাপ এক্সচেঞ্জের ক্রিয়াকলাপের কারণে ধীরে ধীরে বাষ্প ড্রামটি প্রতিস্থাপন করা হয় বয়লার জন্য প্রধান গরম অংশ।এগুলি হ'ল বাষ্পীভবনীয় উত্তাপের পৃষ্ঠ যা বয়লার চাঁদের অভ্যন্তরের প্রাচীরের উপর অনেকগুলি সমান্তরাল টিউব নিয়ে গঠিত।তাদের কাজগুলি হ'ল চুল্লিটিতে উচ্চ তাপমাত্রা আগুন বা গ্যাসের ফ্লু দ্বারা আলোকিত তাপ শোষণ করা এবং টিউবের অভ্যন্তরে বাষ্প বা গরম জল উত্পাদন করা এবং চুল্লি প্রাচীরের তাপমাত্রা হ্রাস করা যাতে এটি রক্ষা করা যায়।বৃহত ক্ষমতার বয়লারগুলিতে চুল্লিতে শিখার তাপমাত্রা খুব বেশি এবং তাপ বিকিরণের তীব্রতা খুব বেশি।40-50% আরও বেশি তাপ পানির প্রাচীর দ্বারা শোষিত হয় small ক্ষুদ্র ক্ষমতা বয়লার ব্যতীত, বর্তমান জলের নলের বয়লারগুলির জন্য প্রধান বাষ্পীভবনীয় হিটিং পৃষ্ঠটি পানির প্রাচীর।
পরামিতি
পণ্যের নাম | ঝিল্লি জল প্রাচীর |
ফলিত অঞ্চল | জলের টিউব বয়লার |
উপাদান | - কার্বন ইস্পাত: 20 #, 20 জি, এ 195, এ -1
- মিশ্র ইস্পাত: 15CrMoG, T11
|
স্ট্যান্ডার্ড | চায়না জিবি, এএসএমই |
উত্পাদক গ্রেড | চীন এ গ্রেড, এবিএস শংসাপত্র প্রাপ্ত, টিইউভি শংসাপত্র প্রাপ্ত |
কাজ তাপমাত্রা | স্যাচুরেশন তাপমাত্রা |
টিউব স্পেসিফিকেশন | - সাধারণ ব্যবহার: .42, Φ51, Φ57, Φ60 মিমি
- অন্য
|
নল ঘনত্ব | গ্রাহকের প্রয়োজনীয়তা অনুযায়ী |
টিউব পিচ (সিসি) | 95 মিমি, 100 মিমি, 105 মিমি, 110 মিমি |
ইস্পাত ফ্ল্যাট বেধ | গ্রাহকের প্রয়োজনীয়তা অনুযায়ী |
নমন | প্যানেল নমন |
Eldালাই | স্বয়ংক্রিয় জিএমএডাব্লু, অটোমেটিক এসএইচ |
Eldালাই এনডিটি | টিউব বাট ওয়েল্ডিংয়ের 100% আরটি |
বায়ু নিবিড়তা | দুর্দান্ত |
ব্রিক ওয়ার্ক | আবশ্যক না |
ঝিল্লি জল প্রাচীর সুবিধা
(1) চুল্লি প্রাচীর সিলিং নিশ্চিত এবং দহন চেম্বারে বায়ু ফুটো কমাতে।
(২) তীব্র জ্বলনের অবস্থার অধীনে কোকিং প্রতিরোধের জন্য দহন চেম্বারে পূর্ণ জল কুলিংয়ের উপলব্ধি উপকারী।
(3) বায়ার্স স্টার্ট আপ এবং শাটডাউন শীতল সময় হ্রাস করা যেতে পারে কারণ এটির ছোট তাপমাত্রা সঞ্চয় ক্ষমতা, দ্রুত তাপমাত্রা বৃদ্ধি এবং দহন চেম্বারে দ্রুত শীতল হওয়ার কারণে।
(4) পাইপ বিছানো চুল্লি প্রাচীর উপযুক্ত, যা ব্যাপকভাবে বয়লার ফ্রেমের লোড হ্রাস করে এবং এটি স্থগিতকরণ এবং উত্তোলনের জন্য সুবিধাজনক।
(5) খালি টিউব টাইপের সাথে তুলনা করে, নলটির তাপ শোষণের ক্ষমতাটি উন্নত হয়।
()) এটি বয়লার উপাদানগুলির প্রতি-সমাবেশ ডিগ্রি উন্নত করে, ইনস্টলেশন কাজের চাপকে সহজ করে এবং হ্রাস করে।
শ্রেণিবিন্যাস
কাঠামোর ধরণ অনুসারে, এখানে তিনটি প্রধান প্রকার রয়েছে: বেয়ার টিউব টাইপ, মেমব্রেন টাইপ এবং প্রিক টিউব টাইপ। ভাল টিউব টাইপ সহজ কাঠামো সহ বিজোড় ইস্পাত টিউবগুলির পুরো সারিতে গঠিত।ঝিল্লি জলের প্রাচীর একটি সিলযুক্ত সম্মিলিত হিটিং পৃষ্ঠটি গঠনের জন্য জলের প্রাচীরের অনেকগুলি ঘূর্ণিত টিনের টিউবগুলির এক ধরণের যৌথ ldালাই।এটি চুল্লিটির বায়ু নিবিড়তা কেবল উন্নত করতে পারে না, বায়ু ফুটো কমাতে পারে না, তবে চুল্লি প্রাচীরকে সুরক্ষা দিতে পারে, চুল্লি প্রাচীরের ওজন হ্রাস করতে পারে এবং কাঠামোকে সহজতর করে তোলে।বেওনেট পাইপের জলের প্রাচীরটি এক ধরণের পিন যা 20-25 মিমি লম্বা এবং 6-12 মিমি ব্যাসের জলের প্রাচীরের পাইপে ওয়েলড করা হয় এবং তারপরে ক্রোম আকরিক বালির অবাধ্য প্লাস্টিকের সাথে প্রলেপ দিয়ে জলের প্রাচীরের অংশে তাপ শোষণকে হ্রাস করতে এবং তাপমাত্রা বৃদ্ধি দহনমণ্ডল.এটি জ্বলন্ত ইগনিশন বিশেষত কঠিন বা কিছু তরল স্ল্যাজ স্রাব চুল্লিগুলি এমন উপলক্ষে উপযুক্ত।বিন্যাস অনুসারে, জল-কুলিং ওয়াল দুটি ধরণের রয়েছে;প্রাচীর-সংযুক্ত প্রকার এবং পার্টিশনের ধরণ (যেমন ডাবল পার্শ্বযুক্ত হিটিং) formerএর পূর্ববর্তীটি বেশিরভাগ চুল্লি প্রাচীরের অভ্যন্তরীণ প্রাচীরের মধ্যে এম্বেড থাকে যা একদিকে তাপ শোষণ করে; পরে বেশিরভাগটি বৃহত আকারের বয়লার চতুর্দিকে মাঝখানে ইনস্টল করা হয় , যা পুরো চুল্লি দুটি পৃথক অংশে বিভক্ত করে এবং উভয় পক্ষেই উত্তপ্ত হয়।
কোম্পানি পরিচিতি
1985 সালে প্রতিষ্ঠিত, ঝাংজিগিয়াগ হুয়া ডং বয়লার কোং, লিমিটেড (এইচডি বয়লার হিসাবে বাণিজ্য), বিদ্যুৎ কেন্দ্র উত্পাদন করে;শিল্প;বর্জ্য তাপ;বর্জ্য জ্বলন;জৈববস্তু;জৈব তাপ বাহক এবং বৈদ্যুতিক বাষ্প বয়লার।হিটিং পৃষ্ঠগুলির বিস্তৃত পরিসরের সাথে মিলিত এইচডি বয়লার বাজারে বয়লার ডিজাইন, বানোয়াট, ইনস্টলেশন, রক্ষণাবেক্ষণ এবং বয়লার চাপ অংশগুলির প্রতিস্থাপন সহ একটি অনন্য পরিষেবা নিয়ে আসে।
