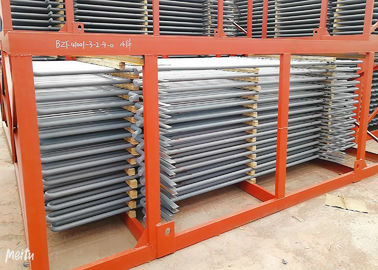

পুলভারাইজড বয়লারগুলির জন্য ইস্পাত প্লাটেন সুপারহিটার কয়েল হিটিং উপাদানগুলি

সাধারণভাবে, উচ্চ চাপের সুপারহিটারে উত্তাপিত বাষ্পকে সুপারহিট বাষ্পের নাম দেওয়া হয়, রিহিয়েটার দ্বারা উত্তপ্ত বাষ্পকে রিহেটেড বাষ্প বলা হয়।গরম করা বাষ্পের প্যারামিটারটি তাপ সঞ্চালনের অর্থনীতির সাথে সম্পর্কিত।সাধারণত, গরম করা বাষ্পের চাপ সুপারহিট বাষ্পের প্রায় এক পঞ্চমাংশ হয় এবং পূর্বের তাপমাত্রা প্রায় পরবর্তী অংশের মতোই হয়।উদাহরণস্বরূপ, আমাদের দেশে 125MW, 400t / ঘন্টা সহ বয়লারের জন্য, সুপারহিট স্টিমের প্যারামিটারটি 133.7 এমপিএ এবং 555 ডিগ্রি;উত্তাপিত বাষ্পের খালি এবং আউটলেট চাপটি 2.5 / 2.35MPa হয়, তাদের তাপমাত্রা 555 ডিগ্রিও হয়।200MW, 670t / ঘন্টা সহ বয়লারগুলির জন্য, সুপারহেটেড স্টিমের প্যারামিটারটি 13.7 এমপিএ, 540 ডিগ্রি;খাঁড়ি এবং আউটলেট চাপগুলি 2.7 / 2.5Mpa হয় এবং তাপমাত্রাও 540 ডিগ্রি হয়।300 এমডাব্লু, 600 মেগাওয়াট সহ সাবক্রিটিকাল প্রেসার কন্ট্রোল সার্কুলেশন বয়লারগুলির জন্য সুপারহেটেড স্টিম প্যারামিটারটি 18.27 এমপিএ, 540 ডিগ্রি;খাঁড়ি এবং আউটলেট চাপ 3.83 / 3.63MPa হয়, তাপমাত্রা 540 ডিগ্রিও হয়।বাষ্প পুনরায় গরমকরণ ব্যবস্থার প্রয়োগ বিদ্যুৎ কেন্দ্রগুলির জন্য তাপীয় অর্থনীতিতে 4-5% বৃদ্ধি করতে পারে।আমাদের দেশে, 125MW এর বেশি ক্ষমতা সম্পন্ন ইউনিটগুলি এক সময়ের মধ্যম পুনরায় গরমকরণ সিস্টেম প্রয়োগ করে এবং বিদেশে উচ্চতর পরামিতিগুলির কিছু ইউনিটের জন্য দু'বার মধ্যম পুনরায় গরমকরণ সিস্টেম প্রয়োগ করা হয়।

সুপারহিটার এবং রিহীটারগুলির ক্রিয়াকলাপ এবং বৈশিষ্ট্য

সুপারহিটার এবং রিহীটারগুলির ক্রিয়াকলাপ:

সুপারহিটার এবং রিহীটারগুলি হিটিং পৃষ্ঠগুলির জন্য গুরুত্বপূর্ণ অংশ, যা বাষ্পের তাপমাত্রা বাড়ানোর জন্য ব্যবহৃত হয়, এটি স্টীম এনথালপি উন্নত করতে এবং পাওয়ার স্টেশনের জন্য তাপ সঞ্চালনের দক্ষতা বাড়ানোর লক্ষ্যে ব্যবহৃত হয়।

সুপারহিটারগুলি একটি নির্দিষ্ট অস্থির সাথে সংঘবদ্ধ বাষ্প থেকে সুপারহিট বাষ্পকে গরম করার কাজ করে।যখন বয়লার বোঝা বা অন্যান্য কাজের অবস্থার পরিবর্তন হয়, তখন সুপারহিট বাষ্প তাপমাত্রা স্বাভাবিক হওয়ার জন্য এবং তাপমাত্রার পরিবর্তনের অনুমতিযোগ্য পরিসরের মধ্যে এটি নিশ্চিত করা প্রয়োজন।

পাওয়ার স্টেশনটিতে তাপ প্রচলন থেকে, চাপ এবং তাপমাত্রার মূল প্যারামিটারগুলি বেশি, সঞ্চালনের তাপ দক্ষতা আরও ভাল, বা বাষ্প টারবাইন রিয়ারের বাষ্পীয় আর্দ্রতা খুব বেশি, এটির সুরক্ষা প্রভাবিত করে।সুপারহিয়ার বাষ্পের তাপমাত্রা ধাতব পদার্থ দ্বারা সীমাবদ্ধ থাকা সত্ত্বেও বর্তমানে ধাতব পদার্থের সীমাবদ্ধতার কারণে বেশিরভাগ বিদ্যুৎ কেন্দ্রের বয়লারগুলির জন্য সুপারহিট তাপমাত্রা এখনও 540-555 ডিগ্রির মধ্যে রয়েছে এবং বাষ্প টারবাইনের ব্লেডের বাষ্পীয় আর্দ্রতা এড়াতে পিছনে খুব বড়, এইভাবে মাঝারি পুনরায় গরমকরণ সিস্টেম প্রয়োগ করা হয়।

রিহেটরের কাজগুলি হ'ল বাষ্প টারবাইন উচ্চ চাপ সিলিন্ডার উত্তাপিত তাপমাত্রার নিকটবর্তী বা সমান, এবং তারপরে মাঝারি চাপের সিলিন্ডারে প্রেরণ করতে এবং নিম্নচাপে প্রেরণ করতে এবং বাষ্প টারবাইনের ব্লেসের শুষ্কতা বাড়ানোর জন্য কাজ করতে হয় রিয়ারসাধারণত, গরম করা বাষ্পের চাপ সুপারহিট বাষ্পের এক পঞ্চমাংশ হয়।পুনরায় গরমকরণ ব্যবস্থার প্রয়োগ বিদ্যুৎ কেন্দ্রগুলির জন্য তাপ দক্ষতা 4-5% বাড়িয়ে তুলতে পারে।

আমাদের দেশে এখন পর্যন্ত, 125mw এর বেশি ক্ষমতা সম্পন্ন ইউনিটগুলি এক সময়ের মধ্যম পুনরায় গরমকরণ সিস্টেম প্রয়োগ করে।ডাবল রিহিটিং আবার প্রচলনের তাপ দক্ষতা 2% বৃদ্ধি করতে পারে তবে সিস্টেমটি অত্যন্ত জটিল, এটি জাতীয় ইউনিটের জন্য প্রয়োগ করা হয় না, তবে বিদেশে বড় বয়লারগুলির ক্ষেত্রে এটি সাধারণ।

নীতি

Super সুপারহিটের মূলনীতিটি বয়লারের বাষ্প উত্পাদনের টিউবগুলির মতো।

Temperature উচ্চ তাপমাত্রার উত্তপ্ত গ্যাসগুলি সুপারহিটার টিউবগুলির উপর ছড়িয়ে পড়ে এবং বাষ্পের তাপমাত্রা বাড়ায় যা প্রস্থের তাপমাত্রা সুপারহিটর এবং গ্যাসের গতিবেগ ছাড়ার উপর নির্ভর করে exit

প্রয়োগ

স্যাচুরেটেড বাষ্প গরম করার জন্য ব্যবহার করুন, বাষ্পের তাপমাত্রা 900 ডিগ্রি সে পর্যন্ত হতে পারে could

সুপার হিটার ক্যাপাসিটি বিদ্যুৎ উৎপাদন বাড়ানোর জন্য আপগ্রেড করে

আমাদের প্রয়োজনীয় প্রযুক্তিগত ডেটা যেমন বাষ্প ক্ষমতা, চাপ, প্রয়োজনীয় তাপমাত্রা ইত্যাদি প্রেরণ করুন আমরা সে অনুযায়ী ডিজাইন করব।

পার্থক্য
