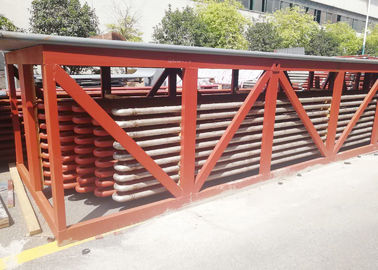

তাপ / বিদ্যুৎ কেন্দ্রের সিএফবি বয়লারগুলির জন্য প্রাথমিক / মাধ্যমিক সুপারহিটার এবং রিহ্যাটার

বিদ্যুৎ কেন্দ্রের বয়লারের জন্য, এটি তাপীকরণের তাপীয় তাপমাত্রার তাপীকরণের বাষ্পের প্যারামিটার উন্নত করে তাপীয় বিদ্যুৎ কেন্দ্রের তাপীয় অর্থনীতি বাড়াতে একটি ক্রুয়াল উপায়।সুপারহিট বাষ্প পরামিতিগুলির বৃদ্ধি ধাতব পদার্থ দ্বারা সীমাবদ্ধ।সুপারহিটের নকশাকে অবশ্যই নিশ্চিত করতে হবে যে হিটিং পৃষ্ঠের পাইপগুলির বাইরের প্রাচীরের তাপমাত্রা ইস্পাতের জারণ প্রতিরোধের অনুমোদিত তাপমাত্রার চেয়ে কম এবং এর মধ্যে তার যান্ত্রিক শক্তি নিশ্চিত করা উচিত makeআমাদের দেশে বয়লারগুলিতে ব্যবহৃত ধাতব উপাদানের বিকাশের সাথে, ইতিমধ্যে সাধারণত আমাদের দেশে উচ্চতর চাপ, উচ্চ তাপমাত্রা (9.8 এমপিএ, 540 ডিগ্রি) এবং উচ্চতর চাপের পরামিতি (13.7 এমপিএ, 540 এবং 555 ডিগ্রি) প্রয়োগ করা হয় এবং সাবক্রিটিকাল চাপ তৈরি করে পরামিতি (16.7MPa, 540 এবং 555 ডিগ্রি)।এখন প্রচুর বয়লার সুপারক্রিটিকাল প্রেসার পরামিতিগুলি (24.5 এমপিএ, 540-570 ডিগ্রি) প্রয়োগ করে এবং খুব কম ইউনিট উচ্চ চাপ এবং টেম্পারচার পরামিতি প্রয়োগ করে।

আমি

বড় বিদ্যুৎ কেন্দ্রের বয়লারগুলির জন্য সুপার হিটার এবং রিহিটারগুলি প্রয়োজনীয় অংশ, একটি বৃহত প্রসারিত পর্যন্ত, তারা বয়লারগুলির সুরক্ষা এবং অর্থনীতিতে প্রভাবিত করেছে।সুপার হিটার হিটিং পৃষ্ঠগুলি হ'ল সংশ্লেষিত তাপমাত্রা থেকে রেটেড সুপারহিট তাপমাত্রায় মূল বাষ্পকে উত্তাপ দেয় এবং রিহিটারগুলি হিটিং পৃষ্ঠগুলি হ'ল বাষ্প টারবাইন উচ্চ চাপের সিলিন্ডার থেকে নির্দিষ্ট তাপমাত্রায় এক্সস্টকে উত্তাপ দেয় hen যখন বয়লার লোডের মতো চলমান অবস্থায়, কয়লার ধরণের পরিবর্তন হয়, এটি আউটলেট তাপমাত্রা -10- + 5 ডিগ্রি রেটিং স্তরে নিশ্চিত করার জন্য তাদের সামঞ্জস্য করে।

বিদ্যুৎ কেন্দ্রগুলিতে বড় বয়লারগুলির জন্য, সুপার হিটার এবং রিহটারগুলি মোট উত্তাপ পৃষ্ঠের বৃহত অনুপাত হিসাবে বিবেচনা করে, সেগুলি এমন জায়গায় সাজানো হবে যেখানে ধূমপান বেশি তাপমাত্রা সহ withবিদ্যুৎ কেন্দ্রগুলিতে তাপ সঞ্চালনের দক্ষতা উন্নত করার জন্য ধীরে ধীরে মূল পরামিতিগুলি বাষ্পের উন্নতি করা দরকার, বাষ্পচাপের বর্ধনের জন্য সুপারহিট বাষ্পের জন্য তাপমাত্রার সাথে সম্পর্কিত বৃদ্ধি প্রয়োজন, বা বাষ্প টারবাইনের বৃহত পর্যায়ে নিষ্কাশনের আর্দ্রতা হবে খুব বেশি, যা এর সুরক্ষায় প্রভাব ফেলবে।সুতরাং, সুপারহিটার এবং রিহেটরগুলির মধ্য দিয়ে প্রবাহিত বাষ্প উচ্চ তাপমাত্রা বাষ্প, তাদের তাপ স্থানান্তর কার্যকারিতা বেশ খারাপ, যা নির্ধারণ করে যে সুপারহিটার এবং রিহীটারগুলির নল প্রাচীরের তাপমাত্রা বেশি।

সুপারহিটার এবং রিহীটারগুলির ক্রিয়াকলাপ এবং বৈশিষ্ট্য

সুপারহিটার এবং রিহীটারগুলির কার্যাদি:

সুপারহিটার এবং রিহীটারগুলি হিটিং পৃষ্ঠগুলির জন্য গুরুত্বপূর্ণ অংশ, যা বাষ্পের তাপমাত্রা বাড়ানোর জন্য ব্যবহৃত হয়, এটি স্টীম এনথালপি উন্নত করতে এবং পাওয়ার স্টেশনের জন্য তাপ সঞ্চালনের দক্ষতা বাড়ানোর লক্ষ্যে ব্যবহৃত হয়।

সুপারহিটারগুলি একটি নির্দিষ্ট অস্থির সাথে সংশ্লেষিত বাষ্প থেকে সুপারহিট স্টিম গরম করার কাজ করে।যখন বয়লার বোঝা বা অন্যান্য কাজের অবস্থার পরিবর্তন হয়, তখন সুপারহিট বাষ্প তাপমাত্রা স্বাভাবিক হওয়ার জন্য এবং তাপমাত্রার পরিবর্তনের অনুমতিযোগ্য পরিসরের মধ্যে এটি নিশ্চিত করা প্রয়োজন।

পাওয়ার স্টেশনটিতে তাপ প্রচলন থেকে, চাপ এবং তাপমাত্রার মূল প্যারামিটারগুলি বেশি, সঞ্চালনের তাপ দক্ষতা আরও ভাল, বা বাষ্প টারবাইন রিয়ারের বাষ্পীয় আর্দ্রতা খুব বেশি, এটির সুরক্ষা প্রভাবিত করে।সুপারহিয়ার বাষ্পের তাপমাত্রা ধাতব পদার্থের দ্বারা সীমাবদ্ধ থাকা সত্ত্বেও বর্তমানে ধাতব পদার্থের সীমাবদ্ধতার কারণে বেশিরভাগ বিদ্যুত কেন্দ্রের বয়লারগুলির জন্য সুপারহিট তাপমাত্রা এখনও 540-555 ডিগ্রির মধ্যে রয়েছে এবং বাষ্প টারবাইনের ফলকের বাষ্পের আর্দ্রতা এড়াতে পিছনে খুব বড়, এইভাবে মাঝারি পুনরায় গরমকরণ সিস্টেম প্রয়োগ করা হয়।

রিহেটরের কাজগুলি হ'ল বাষ্প টারবাইন উচ্চ চাপ সিলিন্ডার উত্তাপিত তাপমাত্রার কাছাকাছি তাপমাত্রার কাছাকাছি বা সমান, এবং তারপরে মাঝারি চাপ সিলিন্ডারে প্রেরণ করতে এবং নিম্নচাপে প্রেরণ করতে এবং বাষ্প টারবাইনের ব্লেসের শুষ্কতা বাড়ানোর জন্য কাজ করতে হয় রিয়ারসাধারণত, গরম করা বাষ্পের চাপ সুপারহিট বাষ্পের এক পঞ্চমাংশ হয়।পুনরায় গরমকরণ ব্যবস্থার প্রয়োগ বিদ্যুৎ কেন্দ্রগুলির জন্য তাপ দক্ষতা 4-5% বাড়িয়ে তুলতে পারে।

আমাদের দেশে এখন পর্যন্ত, 125mw এর বেশি ক্ষমতা সম্পন্ন ইউনিটগুলি এক সময়ের মধ্যম পুনরায় গরমকরণ সিস্টেম প্রয়োগ করে।ডাবল রিহিটিং আবার প্রচলনের তাপ দক্ষতা 2% বৃদ্ধি করতে পারে তবে সিস্টেমটি অত্যন্ত জটিল, এটি জাতীয় ইউনিটের জন্য প্রয়োগ করা হয় না, তবে বিদেশে বড় বয়লারগুলির ক্ষেত্রে এটি সাধারণ।

নীতি

Super সুপারহিটের মূলনীতিটি বয়লারের বাষ্প উত্পাদনের টিউবগুলির মতো।

Temperature উচ্চ তাপমাত্রার উত্তপ্ত গ্যাসগুলি সুপারহিটার টিউবগুলির উপর ছড়িয়ে পড়ে এবং বাষ্পের তাপমাত্রা বাড়ায় যা প্রস্থের তাপমাত্রা সুপারহিটর এবং গ্যাসের গতিবেগ ছাড়ার উপর নির্ভর করে exit

প্রয়োগ

স্যাচুরেটেড বাষ্প গরম করার জন্য ব্যবহার করুন, বাষ্পের তাপমাত্রা 900 ডিগ্রি সে পর্যন্ত হতে পারে could

সুপার হিটার ক্যাপাসিটি বিদ্যুৎ উৎপাদন বাড়ানোর জন্য আপগ্রেড করে

আমাদের প্রয়োজনীয় প্রযুক্তিগত ডেটা যেমন বাষ্প ক্ষমতা, চাপ, প্রয়োজনীয় তাপমাত্রা ইত্যাদি প্রেরণ করুন আমরা সে অনুযায়ী নকশা করব।
