শিল্ডের সাথে কাস্টমাইজড নিকেল বেস সুপারহিটার এবং রিহেটার হিট এক্সচেঞ্জ অংশ Part

ঝাল, উচ্চ দক্ষ তাপ এক্সচেঞ্জ অংশ সহ কাস্টমাইজড নিকেল বেস সুপারহিটার এবং রিহিটার

সুপারহিটার এবং রিহীটারের পণ্য বিবরণ

সুপার হিটার
জীবাশ্ম জ্বালানী বিদ্যুৎ কেন্দ্রগুলিতে প্রায়শই বাষ্প উত্পাদক চুল্লীতে একটি সুপারহিটার বিভাগ থাকে। বাষ্প ড্রামের অভ্যন্তরে শুকনো সরঞ্জামগুলির মধ্য দিয়ে বাষ্পের মধ্যে একটি নলগুলির সেট সেট করে steএখানে বাষ্প টিউবিংয়ের বাইরে গরম ফ্লু গ্যাসগুলি থেকে আরও শক্তি অর্জন করে এবং এর তাপমাত্রা এখন স্যাচুরেশন তাপমাত্রার উপরেও গরম হয়।

রিহিটার
পাওয়ার প্লান্ট চুল্লিগুলিতে টিউবের বাইরে গরম ফ্লু গ্যাসগুলি দ্বারা উত্তপ্ত টিউবযুক্ত একটি রিহীটার বিভাগ থাকতে পারে।মধ্যবর্তী এবং তারপরে নিম্ন-চাপ টারবাইনগুলি চালনার আগে আরও শক্তি সংগ্রহের জন্য উচ্চ-চাপ টারবাইন থেকে নিষ্কাশন স্টিম এই উত্তপ্ত টিউবগুলির মধ্য দিয়ে যায়।

সুপারহিটার এবং রিহিটারের পণ্য ফাংশন

সুপার হিটার

1. তাপ বিদ্যুৎ কেন্দ্রের সুপারহিটরের কাজ হ'ল বয়লার থেকে বেরিয়ে আসা স্যাচুরেটেড বাষ্প থেকে আর্দ্রতার শেষ চিহ্নগুলি (1 থেকে 2%) সরিয়ে ফেলা এবং তার তাপমাত্রাকে যথেষ্ট পরিমাণে স্যাচুরেশন তাপমাত্রার উপরে বাড়ানো।

2. সুপার হিটিং হিটিং সামগ্রিক সামগ্রিক চক্র দক্ষতার দক্ষতা বাড়ায় পাশাপাশি টার্বাইনয়ের শেষ পর্যায়ে অত্যধিক ঘনত্বকে এড়িয়ে যায় যা ফলক ক্ষয়কে এড়িয়ে চলে।

3. চুল্লি থেকে জ্বলন গ্যাসের উত্তাপটি বাষ্প থেকে আর্দ্রতা অপসারণ এবং বাষ্পকে উত্তপ্ত করতে ব্যবহৃত হয়।

৪. সুপার হিটারের সাধারণত এক বা একাধিক রিটার্ন বেন্ডের সাথে সমান্তরালে বেশ কয়েকটি টিউব সার্কিট থাকে যা হেডারের মধ্যে সংযুক্ত থাকে।

রিহিটার

1. রি-হিটারের কাজটি টারবাইন থেকে আংশিক প্রসারিত বাষ্পকে পুনরায় গরম করা।

এটি করা হয় যাতে টারবাইন শেষ পর্যায়ে বাষ্পটি যতদূর সম্ভব শুকনো থাকে।

২. অবস্থান: ইউটিলিটি বয়লারগুলির অনুশীলনকারী অঞ্চলে কনভেটিভ সুপারহিটরের আগে বা পরে।আধুনিক উচ্চ চাপের বয়লারগুলিতে, রিহটারগুলি সাধারণত দুটি বিভাগে থাকে।

3. প্রাথমিক বিভাগটি কনভেটিভ জোন এবং গৌণ বিভাগটি শীর্ষে থেকে ঝুলন্ত চুল্লি থেকে বেরিয়ে এসেছিল।

৪.হীটারগুলির জন্য নকশা বিবেচনা সুপার হিটারগুলির মতো।

৫.এমন আউটপুট তাপমাত্রা থাকলেও বাষ্পচাপগুলি সুপারহিটের প্রায় 20-25% থাকে।অতএব নিম্ন গ্রেড ইস্পাত খাদ পুনরায়কারদের জন্য ব্যবহার করা যেতে পারে।

প্রকারের সুবিধাগুলি অসুবিধাগুলি সমর্থনকারী পদ্ধতি

দুল টাইপ

1. দৃ struct় কাঠামোগত সমর্থন

ঘনীভূত বাষ্প দ্বারা 2. প্রবাহ বাধা

৩. নীচে জমে থাকা জলকে শুদ্ধ করতে ধীর পুনরায় আরম্ভের প্রয়োজন।উপর থেকে সমর্থিত

ইনভার্টেড টাইপ

ঘনীভূত বাষ্পের 1.প্রবাহ নিষ্কাশন

2. কাঠামোগত দৃ rig়তার অভাব, বিশেষত উচ্চ গতির গ্যাস প্রবাহে নীচে থেকে সমর্থিত

অনুভূমিক-টাইপ

1. সঠিক নিকাশী

2. ভাল কাঠামোগত অনমনীয়তা।

এগুলি সরাসরি জ্বলজ্বল দেখতে পায় না তাই এগুলি মূলত উত্তেজক প্রকারের থেকে সাধারণত সাধারণত প্রধান চুল্লির সমান্তরাল উল্লম্ব গ্যাস নালীগুলিতে সমর্থিত।

সুপারহিটার এবং রিহীটারের বিবরণ

সুপারহিটার এবং রিহীটারের উত্পাদন এবং গ্রহণের মানদণ্ড

1.JB / T1611 "বয়লার পাইপ উত্পাদন জন্য প্রযুক্তিগত স্পেসিফিকেশন।"

2.JB / T1612 "বয়লার চাপ পরীক্ষা প্রযুক্তিগত শর্ত।"

3.JB / T1613 "বয়লারের চাপ অংশগুলির ওয়েল্ডিংয়ের জন্য প্রযুক্তিগত স্পেসিফিকেশন।"

4.JB / T1615 "বয়লারের পেইন্টিং এবং প্যাকিংয়ের জন্য প্রযুক্তিগত স্পেসিফিকেশন" "

5. জেবি / টি 3375 "বয়লার নির্মাণের জন্য উপকরণগুলির গ্রহণযোগ্যতা পাওয়ার নিয়ম।"

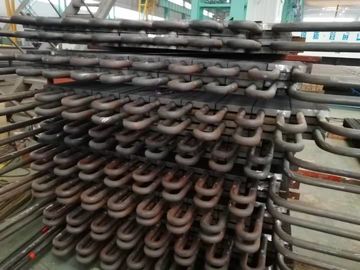

পণ্য প্রদর্শন
