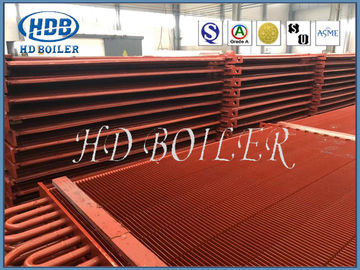

এইচ ফিনড টিউব বয়লার অর্থনীতিবিদ হিট এক্সচেঞ্জার ইন্ডাস্ট্রাইল ASME স্ট্যান্ডার্ড ব্যবহার করে

H Finned টিউব বয়লার ইকোনোমাইজার হীট এক্সচেঞ্জার Industrail ASME স্ট্যান্ডার্ড ব্যবহার করে

বর্ণনা

H- আকৃতির পাখনা নলের দুটি পাখনা আয়তক্ষেত্রাকার, প্রায় বর্গাকার এবং পাশের দৈর্ঘ্য হালকা নলের চেয়ে দ্বিগুণ। বর্ধিত গরম পৃষ্ঠের সাথে সম্পর্কিত। উচ্চ জোড় ফিউশন হার, উচ্চ প্রসার্য শক্তি এবং ভাল তাপ পরিবাহিতা আছে। দীর্ঘ পাইপ সারি।

বয়লার এইচ ফিন্ড টিউব ইকোনোমাইজারের উপাদান গঠন

এইচ ফিন টিউব, ইনলেট এবং আউটলেটের হেডার, বেন্ড, ফ্রেম এবং অন্যান্য সহায়কগুলির একটি গুরুতর নিয়ে গঠিত।

বয়লার এইচ ফিন্ড টিউব ইকোনোমাইজারের বৈশিষ্ট্য

1)।তাপ বিনিময় এলাকা যোগ করুন এবং টিউব সংখ্যা কমাতে, এছাড়াও ধোঁয়া গতি এবং ঘর্ষণ কমাতে ধোঁয়া প্রবাহ বিভাগ এলাকা বৃদ্ধি।
2)।এইচ টাইপ ফিন টিউব ডবল এইচ টাইপ ফিন টিউব তৈরি করা যেতে পারে, লম্বা টিউব সারিতে ফিট করার জন্য উচ্চ কঠোরতা।
3)।H টাইপ ফিন ইকোনোমাইজার অনেক ছোট জোনে স্থান তৈরির জন্য লাইনে সাজানো, ঘর্ষণ কমাতে গড় বায়ু প্রবাহ।
4)।সোজা চ্যানেলের সাথে সেরা ছাই-ফুঁ দেওয়ার প্রভাব অর্জন করতে।
5)।কম্প্যাক্ট কাঠামো ওজন কমাতে এবং উত্পাদন খরচ কমাতে।

স্পেসিফিকেশন

সুবিধাদি

1. চমৎকার পরিধান প্রতিরোধের

পরিধান মূলত পাইপের উপর ধূসর কণার প্রভাব এবং কাটার প্রভাবের কারণে।30 ডিগ্রি স্তরে পরিধানটি পাইপের চারপাশে সবচেয়ে গুরুতর।যখন S1/d = S2/d = 2, এখানে পরিধানের পরিমাণ গড় মানের 3 গুণ।

বায়ু প্রবাহের দিক পরিবর্তনের কারণে, দ্বিতীয় সারিতে সবচেয়ে গুরুতর পরিধান রয়েছে।যখন S1/d = S2/d = 2, দ্বিতীয় সারি প্রথম সারির পরিধানের চেয়ে দ্বিগুণ এবং পরবর্তী সারির পরিধান সাধারণত প্রথম সারির তুলনায় 30% থেকে 40% বেশি।

প্রথম সারির বিন্যাসটি ক্রমের প্রথম সারির বিন্যাসের সমান।

পাইপের ঘর্ষণ গতি ফ্লু গ্যাসের বেগ KV3.33 এর অ-অভিন্নতা সহগের সাথে সরাসরি সমানুপাতিক, এবং ফ্লাই অ্যাশ ঘনত্বের কু-এর অভিন্নতা সহগের সরাসরি আনুপাতিক।

এইচ-শেপ ফিন্ড টিউব ইকোনোমাইজার ক্রমানুসারে সাজানো।H- আকৃতির পাখনা স্থানটিকে কয়েকটি ছোট এলাকায় বিভক্ত করে এবং বায়ুপ্রবাহের উপর অভিন্ন প্রবাহ প্রভাব ফেলে।অপটিক্যাল টিউব ইকোনোমাইজার, স্পাইরাল ফিন ইকোনোমাইজার এবং লংগিটুডিনাল ফিন ইকোনোমাইজারের সাথে স্তম্ভিত বিন্যাসের তুলনায়, পরিধানের জীবন অন্যান্য অবস্থার মধ্যে 3-4 গুণ বেশি।

ফ্লু গ্যাস সাইড ড্যাম্পার বাঁকানো অংশকে রক্ষা করে।

2. ধুলো জমে যাওয়া কম

পাইপের পিছনে এবং বাতাসের দিকে ছাই তৈরি হয়। বিশৃঙ্খলা দ্বারা পাইপটি ছিঁড়ে ফেলা সহজ, এবং পিছনে কম ধুলো জমে থাকে। ক্রম অনুসারে পাইপের বিন্যাসের কারণে, বায়ু প্রবাহ ফ্লাশ করা সহজ নয় পাইপের পিছনে, ভুল কলামের তুলনায় ক্রম অনুসারে পাইপ বিন্যাসে বেশি ছাই জমা হয়।

এইচ-টাইপ পাখনা পাইপের উভয় পাশে dedালাই করা হয়, যা ছাই জমা করে না, যখন বায়ু প্রবাহ সোজা প্রবাহিত হয়, বায়ু প্রবাহের দিক পরিবর্তন হয় না, এবং পাখনা ছাই জমা করে না।

এইচ-টাইপ পাখনার মাঝখানে 4-10 ফাঁক রেখে দেওয়া হয়, যা বায়ু প্রবাহকে ধুলো জমে পাইপ ফিন ঝাড়তে নির্দেশ করে।

পাখনার সর্পিল কোণ প্রবাহের দিক নির্দেশনা দেয়, ফিন টিউবের ছাই জমা আরও গুরুতর, এবং অর্থনীতিবিদ যা আলগা ছাই তৈরি করে না তা ব্যবহার করা যায় না। , যখন সর্পিল পাখনা গুরুতর।

অনুদৈর্ঘ্য পাখনা নলটি পাখনা বরাবর বায়ু প্রবাহ দ্বারা গঠিত হয় কারণ পাখনা জমে থাকা ছাইয়ের পৃষ্ঠ এবং পিছনে dedালাই করা হয়। কিছু এলাকা ধুলো জমে যাওয়ার প্রবণতা

এইচ-আকৃতির পাখনা, যা উভয় পাশে একটি সোজা চ্যানেল গঠন করে, সর্বোত্তম ফুঁ প্রভাব রয়েছে।

3. কমপ্যাক্ট স্পেস এবং কম খরচে

পাইপ সেটটি অনেক কমপ্যাক্ট এবং লেজের ধোঁয়ার উচ্চতা কমিয়ে দেয়।

মোট ওজন ব্যাপকভাবে হ্রাস পায় এবং সাসপেনশন সিস্টেমের লোড হ্রাস পায়।

অর্থনীতিবিদ এবং অবিচ্ছেদ্য বয়লারের খরচ কমানো।

4. ধোঁয়া পার্শ্বীয় প্রতিরোধের হ্রাস

প্ররোচিত ফ্যানের অপারেটিং এবং বিনিয়োগ খরচ কমানো।

5. dingালাই যৌথ হ্রাস এবং নির্ভরযোগ্যতা উন্নত।
