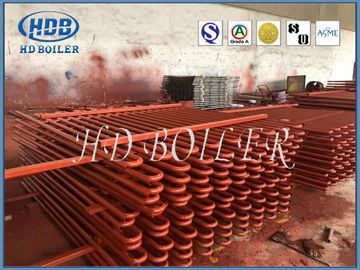

কয়েলস বয়লার সুপারহিটার এবং রিহ্যাটার ক্লিপস ওভিলিটি পুরুত্ব 15% এর চেয়ে কম

কয়েলস বয়লার সুপারহিটার এবং রিহ্যাটার ক্লিপস ওভিলিটি পুরুত্ব 15% এর চেয়ে কম

বর্ণনা

একটি বয়লারে বাষ্পের তাপমাত্রা চাপের উপর নির্ভর করে, তবে যখন এটি জলের সংস্পর্শে আসে, এটি কখনই ফুটন্ত বিন্দু ছাড়িয়ে যায় না।

· এটিকে "স্যাচুরেটেড স্টিম" তাপমাত্রা বলা হয়। যতক্ষণ চাপ এবং তাপমাত্রা স্থির থাকে, বাষ্পে জল থাকবে না, এটি "শুকনো স্যাচুরেটেড স্টিম" নামে পরিচিত।

The যখন বয়লার থেকে ইঞ্জিনে বাষ্প প্রবাহিত হয়, তখন এটি তাপমাত্রায় একটি ড্রপ অনুভব করে এবং ততক্ষণে জমাট বাঁধে, যদিও পাইপের মধ্যে অন্তরণ রয়েছে।

বাষ্প বাষ্পে প্রবেশের সময় ঘনত্বও ঘটে।

ফাংশন

সুপারহিটারটি বয়লারে প্রথমে বাষ্পকে উচ্চ মানের সুপারহিট বাষ্পে গরম করার জন্য দায়ী super ) রিহিটারে পুনঃপ্রবর্তিত হয়।রিহীটার বাষ্পের এই অংশটি উচ্চ-তাপমাত্রা বাষ্পে পুনরায় গরম করার জন্য দায়ী re রিহ্যাটেড স্টিম (যাকে রিহিট বলা হয়) বাষ্প টারবাইন এবং নিম্নচাপের সিলিন্ডারে প্রবেশ করে এবং অবশেষে জলে ঘনীভূত হওয়ার জন্য কনডেন্সারে প্রবেশ করে।

উপরের প্রক্রিয়াটি থেকে দেখা যায় যে দুটি তাপীকরণকারী তাপমাত্রা ব্যবহার করার জন্য রিহীটার এবং সুপারহিটার উভয়ই ব্যবহৃত হয়, তবে বাষ্পের পরামিতিগুলি পৃথক the সুপারহিটের মধ্যে বাষ্পটি উচ্চ তাপমাত্রা এবং উচ্চ চাপের অন্তর্গত, এবং উপাদানটির চেয়ে উচ্চতর হওয়া আবশ্যক রিহিটার, যখন রিহীটারে বাষ্পটি উচ্চ তাপমাত্রা এবং নিম্নচাপের অন্তর্গত, এবং উপাদানটি সুপারহিটরের চেয়ে কম হওয়া প্রয়োজন।

সুরক্ষা ভাল্ব নির্ধারণ করা কারণ যে কোনও উপাদানের নিজস্ব কর্মসীমা রয়েছে, সুপারহিটার বা রিহীটার হিসাবে, তার উপাদানটির তাপমাত্রা এবং চাপ সহ কিছু নির্দিষ্ট সীমাবদ্ধতাও রয়েছে the সুরক্ষা ভাল্বের সেটাকে কর্মের মাধ্যমে সুপারহিটার বা রিহিয়েটার স্রাবের চাপ তৈরি করা হয় সুরক্ষা ভাল্ব যখন বাষ্প চাপ সেট মান অতিক্রম করে, যাতে পাইপ বিস্ফোরণ বা এমনকি চুল্লি বিস্ফোরণ দুর্ঘটনা এড়াতে উপাদান সীমা অতিক্রম করার কারণে।

.তিহাসিক পর্যালোচনা

·বাষ্প-ড্রায়ার এবং বাষ্প-জাল পাইপগুলি থেকে ঘনীভূত জল সরিয়ে ফেলতে পারে এবং বাষ্প-জ্যাকটিং সিলিন্ডার ঘনীভবন হ্রাস করতে পারে যা তারা সমস্যাটি দূর করে না।

·এটি 19 শতকে অনুধাবন করা হয়েছিল যে একবার বয়লারে পানির সান্নিধ্য থেকে বাষ্পটি অপসারণ করা হলে এটি অতিরিক্ত তাপ পেতে পারে এবং এর তাপমাত্রা ফুটন্ত পয়েন্টের উপরে উঠতে পারে।

·এটিকে "সুপারহিটিং" হিসাবে উল্লেখ করা হয়।

·পর্যাপ্ত অতিরিক্ত উত্তাপের সাথে, বাষ্পের তাপমাত্রা বৃদ্ধি তাপমাত্রা হ্রাসের চেয়ে বেশি ক্ষতিপূরণ হিসাবে পাইপ-ওয়ার্ক এবং ইঞ্জিন এবং ঘনক্ষেত্রের মধ্য দিয়ে যেতে পারত।

· টিউব ব্যর্থতা বিদ্যুৎ কেন্দ্রগুলিতে জোরপূর্বক বিভ্রাটের অন্যতম প্রধান কারণ।ব্যর্থতা রোধ করার অন্যতম প্রধান উপায় হ'ল টিউবসের অবশিষ্ট দরকারী জীবনের ভবিষ্যদ্বাণী করা।

The নলটির পূর্বাভাস প্রাপ্ত জীবনকাল সম্পর্কে সঠিক মূল্যায়ন করে, বিদ্যুৎ কেন্দ্রের অপারেটরদের ভবিষ্যতের পরিদর্শনকে অগ্রাধিকার দেওয়ার বিষয়ে সিদ্ধান্ত নেওয়া এবং নলগুলি চালানো, মেরামত করা বা প্রতিস্থাপন করা উচিত কিনা সে সম্পর্কে প্রয়োজনীয় তথ্য রয়েছে।

Tub আমরা কীভাবে টিউবগুলির অবশিষ্ট দরকারী জীবন বিশ্লেষণ করি:

A একটি সুপারহিটার বা রিহীটার নলের আজীবন সময়, তাপমাত্রা এবং চাপ দ্বারা প্রভাবিত হয়।

The টিউবটির অবশিষ্ট দরকারী জীবন পরিমাপ করতে, বাষ্প চাপ, মূল এবং বর্তমান প্রাচীরের বেধ এবং নলের বাইরের ব্যাস (ওডি) সম্পর্কিত তথ্যটি নলের স্ট্রেস ইতিহাস গণনা করতে ব্যবহৃত হয়।Ams স্টিমসাইড স্কেল বেধটি টিউবটির কার্যকর তাপমাত্রার ইতিহাস নির্ধারণ করতে ব্যবহৃত হয়।

Stress স্ট্রেসের ইতিহাস এবং কার্যকর তাপমাত্রার ইতিহাস নির্দিষ্ট নল উপাদানের লতা বিচ্ছুরিত উপাদানগুলির সাথে তুলনা করা হয়।এই তথ্য থেকে, নলটির অবশিষ্ট দরকারী জীবন গণনা করা যেতে পারে - পাশাপাশি বয়লার জুড়ে তাপমাত্রার প্রোফাইলগুলি।

· গরম দাগ এবং অপচয় রীতিগুলি সনাক্ত করা যায়।

অগ্রিম প্রযুক্তি

· এইচডিবি টিউবের আজীবন পূর্বাভাস দেওয়ার জন্য তাদের অবশিষ্ট দরকারী জীবন বিশ্লেষণ সিস্টেমটি ব্যবহার করে বিস্তৃত অভিজ্ঞতা অর্জন করে।

On সিস্টেমটি অন-সাইট অ-ধ্বংসাত্মক পরীক্ষার সময় টিউবটির অক্সাইড এবং প্রাচীরের বেধ পরিমাপ করে এবং এটি অবশিষ্ট দরকারী জীবন গণনা করতে ব্যবহৃত হয়।

· এইচডিবি 1991 সালে অক্সাইড পরিমাপ প্রযুক্তির বিকাশ করেছিল এবং এটি এখন বিশ্বজুড়ে স্ট্যান্ডার্ড হিসাবে ব্যবহৃত হয়।
