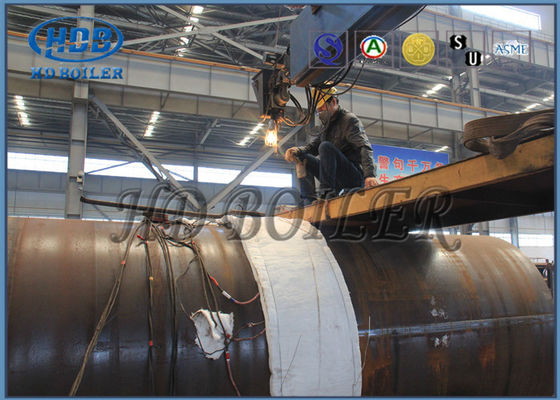

কার্বন ইস্পাত পাওয়ার প্লান্ট সিএফবি বয়লার স্টিম ড্রাম / উচ্চ চাপ উচ্চ তাপমাত্রা ড্রাম
পণ্যের বিবরণ
| পাদান: | SA516 GR70 | নাম: | বয়লারে স্টিম ড্রাম |
|---|---|---|---|
| ডিজাইন চাপ: | 10.8MPa | হাইড্রোলিক টেস্টিক: | 16.2MPa |
| মান: | আমার মত | বন্দর: | সাংহাই |
| বিশেষভাবে তুলে ধরা |
বয়লার মধ্যে স্টিম ড্রাম,বয়লার কাদা ড্রাম |
||
পণ্যের বর্ণনা
কার্বন ইস্পাত পাওয়ার প্লান্ট সিএফবি বয়লার স্টিম ড্রাম / উচ্চ চাপ উচ্চ তাপমাত্রা ড্রাম
ভূমিকা
একটি বাষ্প ড্রাম জল-নল বয়লার একটি মান বৈশিষ্ট্য।এটি জলের টিউবগুলির শীর্ষ প্রান্তে জল / বাষ্পের জলাধার।ড্রাম জলের টিউবে উত্পন্ন বাষ্প সঞ্চয় করে এবং বাষ্প / জলের মিশ্রণের জন্য একটি ফেজ-বিভাজক হিসাবে কাজ করে।গরম এবং ঠান্ডা জলের মধ্যে ঘনত্বের পার্থক্যটি "হটার"-জল / এবং স্যাচুরেটেড-বাষ্পকে স্টিম-ড্রামে জমা করতে সহায়তা করে।
বাষ্প ড্রাম জল এবং বাষ্পের মধ্যে প্রাথমিক ইন্টারফেস।কয়লাভিত্তিক উদ্ভিদে, বয়লার ফিডওয়াটারটি অর্থনীতিবিদ এবং ড্রামের মধ্যে দিয়ে যায় যেখানে বাষ্পটি ফিড ওয়াটার থেকে পৃথক হয়ে সুপারহিটের দিকে টানা হয় the স্টিম ড্রামের উপরের অংশে ধ্রুবক তরল স্তর বজায় রাখা সঠিকভাবে সরবরাহ করার জন্য প্রয়োজনীয় বাষ্প মানের।ইনস্ট্রুমেন্টেশন অবশ্যই উচ্চ তাপমাত্রা এবং চাপ সহ্য করতে হবে।
কাজ করার পদ্ধতি
ড্রামের কাজের পরিস্থিতি জটিল এবং দুর্ঘটনার পরিণতি মারাত্মক।ড্রামগুলিতে ব্যবহৃত রাসায়নিক উপাদান, যান্ত্রিক বৈশিষ্ট্য এবং ldালাই এবং প্রক্রিয়াকরণ মানের কঠোরভাবে নিয়ন্ত্রণ করা এবং একাধিক কঠোর পরীক্ষায় উত্তীর্ণ হওয়া প্রয়োজন।সিলিন্ডারটি একটি সিলিন্ডার বডি এবং একটি মাথা দিয়ে তৈরি।
1. সিলিন্ডার: ড্রামের সিলিন্ডার অংশকে বোঝায়।এর অভ্যন্তরীণ ব্যাস এবং দৈর্ঘ্য সংবহন মোড, বয়লার ক্ষমতা, বাষ্প পরামিতি এবং অভ্যন্তরীণ সরঞ্জামের কাঠামোর সাথে সম্পর্কিত।বাষ্প ড্রাম সাধারণত মাল্টি-রোল রিল মেশিনে ঘূর্ণিত হয়।সাবক্রিটিকাল প্রেসার বয়লারের ড্রাম প্রাচীরটি দৈত্য প্রেসে চাপ দেওয়ার জন্য খুব ঘন।
২. প্রধান: সাবক্রিটিকাল চাপ বয়লারগুলি সাধারণত গোলার্ধ, উচ্চচাপ এবং অতি উচ্চ চাপ বয়লারগুলি উপবৃত্তাকার হয়, মাঝারি চাপ বয়লারগুলি অভ্যন্তরীণ ডিভাইসগুলির ইনস্টলেশন ও রক্ষণাবেক্ষণের জন্য মাথার ম্যানহোলগুলি তুলনামূলকভাবে সমতল উপবৃত্তাকার হয়।মাথাটি হাইড্রোলিক প্রেস বা একটি তেল প্রেসে চাপানো হয়।
1. জলের প্রাচীর থেকে বাষ্প এবং পানির মিশ্রণ ড্রামের উপরের খাঁড়ি পাইপের মাধ্যমে ড্রামে প্রবেশ করে।ড্রাম এবং আর্ক লাইনারের অভ্যন্তরের প্রাচীর দ্বারা গঠিত সংকীর্ণ বার্ষিক প্যাসেজ বরাবর, বাষ্প-জল মিশ্রণটি যথাযথ প্রবাহ হারে ড্রামের অভ্যন্তরীণ প্রাচীরগুলিতে সমানভাবে স্থানান্তরিত হতে পারে, সুতরাং এর মধ্যে অত্যধিক তাপমাত্রার পার্থক্যের অসুবিধা অতিক্রম করে বোলার স্টার্ট-আপ এবং শাটডাউন করার সময় ড্রামের উপরের এবং নীচের দেয়ালগুলি এবং দ্রুত আর্ট-আপ সক্ষম করে।
২. ড্রামে প্রবেশকারী বাষ্প-জল মিশ্রণটি বাষ্প-জল ঘূর্ণিঝড় বিভাজক প্রবেশ করে এবং বাষ্প-জলের মিশ্রণকে পৃথক করতে প্রবাহের দিক পরিবর্তন করার জড়তা ব্যবহার করে, যা বাষ্প-জল মিশ্রণের প্রথম বিচ্ছেদ।
৩. বিচ্ছিন্ন বাষ্পে এখনও প্রচুর পরিমাণে জল রয়েছে।এটি বিভাজকের শীর্ষ থেকে rugেউখেলান প্লেট বিভাজক প্রবেশ করে।কিছু জলের ফোঁটাযুক্ত বাষ্পটি rugেউতোলা প্লেটের মধ্যবর্তী ফাটলগুলির মধ্য দিয়ে প্রবাহিত হয় এবং নীচের দিকে প্রবাহিত হওয়ার জন্য জলের ফিল্মটি ধাতব প্রাচীরের উপরে তৈরি হয়।
৪. মাধ্যমিক বিচ্ছেদের পরে বাষ্প অবশেষে বাষ্প দ্বারা পরিষ্কার করা হয় এবং মাধ্যাকর্ষণ বিভাজন পানির ঘনত্বের পার্থক্য ব্যবহার করে বাহিত হয়, যা তৃতীয় বিচ্ছেদ is
৫. তিনটি বিচ্ছেদের পরে, বাষ্প বাষ্প মানের মানটি পূরণ করে এবং ড্রামের শীর্ষে স্যাচুরেটেড স্টিম পাইপ থেকে প্লাটেন সুপারহিটরের দিকে নিয়ে যায়।
বাষ্প-জল পৃথকীকরণের বিশদ
প্রাথমিক বাষ্প-জল পৃথকীকরণ জল থেকে প্রায় সমস্ত বাষ্প সরিয়ে দেয় যাতে ড্রামের নীচে থেকে আউটলেট সংযোগ (ডাউনকামার) এর মাধ্যমে উত্তপ্ত টিউবগুলির দিকে খুব কম স্টিম পুনরায় তৈরি করা হয়।
গৌণ বিচ্ছেদ সময়ে, বাষ্প চূড়ান্ত জলের বোঁটা অপসারণের জন্য বিভাজক বা স্ক্রবার উপাদানগুলির (সাধারণত প্রায় নিকটবর্তী দূরত্বযুক্ত rugেউতোলা সমান্তরাল প্লেট) একটি দ্বিতীয় স্তরের মধ্য দিয়ে যায়।তারপরে বিভিন্ন বন্দর দিয়ে বাষ্প নিঃশেষিত হয়।
আনুষাঙ্গিক
একটি বয়লার সিস্টেমের প্রধান উপাদানগুলি হ'ল বয়লার ফিডওয়াটার হিটার, ডিএরেটর, বয়লার, ফিড পাম্প, অর্থনীতিবিদ, বয়লার, সুপারহিটার, চেষ্টাকারী, স্টিম সিস্টেম, কনডেনসার এবং কনডেনসেট পাম্প।এছাড়াও জল এবং বাষ্প প্রবাহ, জ্বালানী প্রবাহ, বায়ুপ্রবাহ এবং রাসায়নিক চিকিত্সা সংযোজন নিরীক্ষণের জন্য নিয়ন্ত্রণের সেট রয়েছে।
শ্রেণিবিন্যাস
| চাপ | কম | মধ্যম | উচ্চ | সুপারহাই |
| অভ্যন্তরীণ ব্যাস (মিমি) |
∅ 800-1200 |
∅ 1400-1600 |
∅ 1600-1800 |
∅ 1600-1800 |
| বেধ (মিমি) | 16-25 | 32-46 | 60-100 | 80-100 |
| উপাদান | কার্বন ইস্পাত | কার্বন ইস্পাত এবং মিশ্র ইস্পাত | কার্বন ইস্পাত এবং মিশ্র ইস্পাত | মিশ্র ইস্পাত |
মান নিয়ন্ত্রণ
1. প্রয়োগিত পদার্থের তথ্যের সাথে ইমপ্যাক্ট টেস্ট এবং শক্তি গণনা রিপোর্ট।
2. ইস্পাত প্লেট, নল এবং বৈদ্যুতিন এর 100% এনডিটি (অ-ধ্বংসাত্মক পরিদর্শন) রিপোর্ট
৩. এক্স-রে, γ-রে এবং তরল প্রবেশকারী পরীক্ষা পরিদর্শন প্রতিবেদন (ldালাই সীমা): পুরো বয়লারের গুণমান নিশ্চিত করতে
4. জলবাহী পরীক্ষার রিপোর্ট: স্ট্যান্ডার্ড কাজের চাপ এবং সুরক্ষা নিশ্চিত করুন
