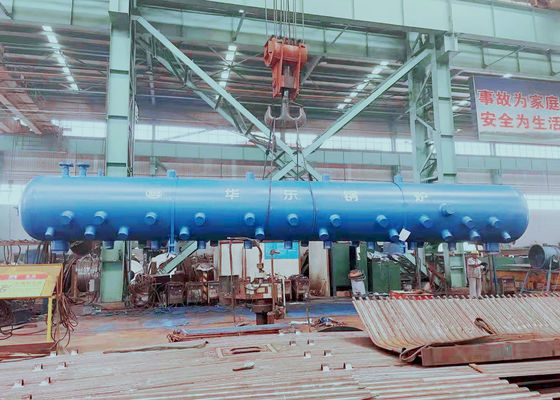

32 মিমি বেধ ASME স্ট্যান্ডার্ড ওয়াটার টিউব বয়লার স্টিম ড্রাম

এএসএমই স্ট্যান্ডার্ডে সুগার মিলের জন্য কার্বন স্টিলের তৈরি স্টিল ড্রাম বোয়লারের যন্ত্রাংশ

সংজ্ঞা

একটি বাষ্প ড্রাম জল-নল বয়লার একটি মান বৈশিষ্ট্য।এটি জলের টিউবগুলির শীর্ষ প্রান্তে জল / বাষ্পের জলাধার।ড্রাম জলের টিউবে উত্পন্ন বাষ্প সঞ্চয় করে এবং বাষ্প / জলের মিশ্রণের জন্য একটি ফেজ-বিভাজক হিসাবে কাজ করে।গরম এবং ঠান্ডা জলের মধ্যে ঘনত্বের পার্থক্যটি "হটার"-জল / এবং স্যাচুরেটেড-বাষ্পকে স্টিম-ড্রামে জমা করতে সহায়তা করে।

গরম জল এবং বাষ্প স্টোর করার জন্য বয়লার স্টিম ড্রামটি শিল্প বয়লারগুলির মধ্যে সবচেয়ে গুরুত্বপূর্ণ চাপ পাত্র।একটি শিল্প বয়লার পাইপ সিস্টেমে সমস্ত গরম জল সম্পূর্ণরূপে বাষ্পে বাষ্পে পরিণত হতে পারে না, বরং বাষ্প এবং গরম জলের মিশ্রণ হতে পারে।যেহেতু স্যাচুরেটেড গরম জলকে বাষ্পে রূপান্তর করার জন্য আরও বেশি তাপ প্রয়োজন, তাই বয়লার স্টিম ড্রাম একটি প্রয়োজনীয় সরঞ্জাম requiredবাষ্প ড্রাম গরম জল এবং বাষ্প পৃথক করে, যেখানে মিশ্রণটি এখনও ডাউন কমেটারের মাধ্যমে পুনরায় গরম করার জন্য প্রবাহিত হয়।

শ্রেণিবিন্যাস

বাষ্প-জল পৃথকীকরণের বিশদ

প্রাথমিক বাষ্প-জল পৃথকীকরণ জল থেকে প্রায় সমস্ত বাষ্প সরিয়ে দেয় যাতে ড্রামের নীচে থেকে আউটলেট সংযোগ (ডাউনকামার) এর মাধ্যমে উত্তপ্ত টিউবগুলির দিকে খুব কম স্টিম পুনরায় তৈরি করা হয়।

গৌণ বিচ্ছেদ সময়ে, বাষ্প চূড়ান্ত জলের বোঁটা অপসারণের জন্য পৃথককারী বা স্ক্রাবার উপাদানগুলির (সাধারণত প্রায় নিকটবর্তী দূরত্বযুক্ত rugেউতোলা সমান্তরাল প্লেট) একটি মাধ্যমিক পর্যায়ে দিয়ে যায় isতারপরে বিভিন্ন বন্দর দিয়ে বাষ্প নিঃশেষিত হয়।

আনুষাঙ্গিক

বয়লার সিস্টেমের প্রধান উপাদানগুলি হ'ল বয়লার ফিডওয়াটার হিটার, ডিএরেটর, বয়লার, ফিড পাম্প, অর্থনীতিবিদ, বয়লার, সুপারহিটার, চেষ্টাকারী, স্টিম সিস্টেম, কনডেনসার এবং কনডেনসেট পাম্প।এছাড়াও জল এবং বাষ্প প্রবাহ, জ্বালানী প্রবাহ, বায়ুপ্রবাহ এবং রাসায়নিক চিকিত্সা সংযোজন নিরীক্ষণের জন্য নিয়ন্ত্রণের সেট রয়েছে।

মান নিয়ন্ত্রণ

1. প্রয়োগিত পদার্থের তথ্যের সাথে প্রভাব পরীক্ষা এবং শক্তি গণনার রিপোর্ট report

2. ইস্পাত প্লেট, নল এবং বৈদ্যুতিন এর 100% এনডিটি (অ-ধ্বংসাত্মক পরিদর্শন) রিপোর্ট

৩. এক্স-রে, γ-রে এবং তরল প্রবেশকারী পরীক্ষা পরিদর্শন প্রতিবেদন (ldালাই সীমা): পুরো বয়লারের গুণমান নিশ্চিত করতে

4. জলবাহী পরীক্ষার রিপোর্ট: স্ট্যান্ডার্ড কাজের চাপ এবং সুরক্ষা নিশ্চিত করুন
