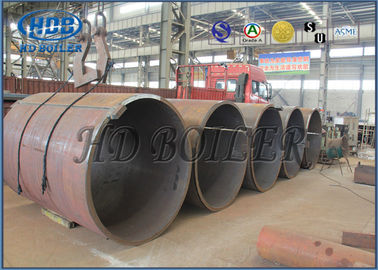

বয়লার স্টিম ড্রাম ASME 2017 সংস্করণ পিডব্লুএইচটি এবং এনডিই উচ্চ চাপ প্রয়োজন

MOQ:	1 সেট
মূল্য:	আলোচনাযোগ্য
স্ট্যান্ডার্ড প্যাকিং:	সমুদ্রোপযোগী প্যাকিং
বিতরণ সময়কাল:	50 ~ 100 দিন
অর্থ প্রদানের পদ্ধতি:	এল / সি, টি / টি
সরবরাহ ক্ষমতা:	মাসে 400 টন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

HD Boiler

সাক্ষ্যদান

ISO9001 , SGS , TUV , ASME , EN

মডেল নম্বার

বাষ্প ড্রাম

ডিজাইন এবং সংযুক্তি কোড:

ASME বিভাগ I, 2017 সংস্করণ

ডিজাইন চাপ:

7.9MPa

নকশা তাপমাত্রা:

300 ℃

এনডিই প্রয়োজনীয়তা:

প্রয়োজনীয়

পিডাব্লুএইচটি:

প্রয়োজনীয়

হাইড্রোস্ট্যাটিক টেস্ট চাপ:

11.9MPa

বিশেষভাবে তুলে ধরা:

বয়লার মধ্যে স্টিম ড্রাম

বয়লার কাদা ড্রাম

পণ্যের বর্ণনা

বয়লার স্টিম ড্রাম ASME 2017 সংস্করণ পিডব্লুএইচটি এবং এনডিই উচ্চ চাপ প্রয়োজন

বর্ণনা

ঘ	ক স্ট্যান্ডএ্যাম ড্রাম এ এর একটি আদর্শ বৈশিষ্ট্য জল নল বয়লার।
ঘ	এটি জলের টিউবগুলির শীর্ষ প্রান্তে জল / বাষ্পের জলাধার।
ঘ	ড্রাম জলের টিউবে উত্পন্ন বাষ্প সঞ্চয় করে এবং একটি পর্যায় হিসাবে কাজ করে -বাষ্প / জলের মিশ্রণের জন্য পৃথককারী।
ঘ	গরম এবং ঠান্ডা জলের মধ্যে ঘনত্বের পার্থক্যটি "হটার"-জল / এবং স্যাচুরেটেড-বাষ্পকে স্টিম-ড্রামে জমা করতে সহায়তা করে।
৫	প্রাথমিকভাবে নীচে একক ড্রাম এবং উপরে তিনটি ড্রাম টিউবগুলির একটি নেটওয়ার্কের মাধ্যমে সংযুক্ত ছিল যা উপরের ড্রামগুলিতে ঝালাই করা হয়েছিল এবং নীচে একক ড্রাম।

ফাংশন

ঘ	ক বাষ্প ড্রাম একা বা সংস্থায় ব্যবহৃত হয় কাদা-ড্রাম / ফিড জলের ড্রাম নিম্ন স্তরে অবস্থিত।
ঘ	বাষ্প ড্রাম এবং কাদা / জল ড্রাম সহ একটি বয়লার একটি দ্বি-ড্রাম বয়লার নামে পরিচিত এবং বাষ্প ড্রাম বয়লার শুধুমাত্র তথাকথিত মনো-ড্রাম বয়লার সহ।
ঘ	দ্বি-ড্রাম বয়লার নির্মাণ সাধারণত নিম্নচাপের বয়লার-রেটিংয়ের জন্য করা হয় যখন মনো-ড্রাম মূলত উচ্চ চাপের রেটিংয়ের জন্য ডিজাইন করা হয়।
ঘ	আলাদা বাষ্প ড্রামের শীর্ষ থেকে টেনে এনে প্রক্রিয়াতে বিতরণ করা হয়।
৫	স্যাচুরেটেড বাষ্পের আরও গরম করার ফলে সুপারহিট বাষ্প সাধারণত ড্রাইভের জন্য ব্যবহৃত হয় বাষ্প টারবাইনs
।	স্যাচুরেটেড বাষ্প ড্রামের উপর থেকে টানা হয় এবং একটি সুপারহিটারের মাধ্যমে চুল্লিটিতে আবার প্রবেশ করে।
7	রাইজার টিউবগুলির মাধ্যমে বাষ্প ড্রামে প্রবেশকারী বাষ্প এবং জলের মিশ্রণ, ডেমিস্টারের সমন্বয়ে অভ্যন্তরীণ ড্রাম শুকনো বাষ্প উত্পাদন করতে বাষ্প থেকে পানির ফোঁটাগুলি পৃথক করে।
8	ড্রামের নীচে স্যাচুরেটেড জলের বাষ্প ডাউনরকার পাইপের মাধ্যমে নীচে প্রবাহিত হয়, সাধারণত উত্তপ্ত হয়ে থাকে, হেডার এবং পানির ড্রামগুলির জন্য।
9	ফিডের জলটি স্টিম ড্রামের সাথে ড্রামের অভ্যন্তরে বাষ্প ফিড পাইপের মাধ্যমে বয়লার ড্রামকেও খাওয়ানো হয়।

প্রযুক্তিগত প্রয়োজনীয়তা:

ঘ	ডিজাইন এবং বানোয়াট W / ASME বিভাগ I, 2017 সংস্করণ এবং উত্পাদনের স্পেসিফিকেশন অনুসারে হবে।
ঘ	সমস্ত মাত্রা মিমি মধ্যে থাকে তাপমাত্রা নির্দিষ্ট না করা হয়
ঘ	সমস্ত ট্রান্সভার্স এবং সংক্ষিপ্ত ওয়েল্ডগুলি আরটি পরিদর্শন করবে
ঘ	ড্রামের সাথে সংযুক্তিগুলির ওয়েল্ডগুলি পিটি পরিদর্শন করবে
৫	ওয়েল্ডগুলি সম্পূর্ণ হওয়ার পরে পুরো স্টিম ড্রামের জন্য পিডাব্লুএইচটি প্রতি পিডাব্লু -391 এস প্রয়োজনীয়।
।	ফিল্ড ওয়েল্ডিংয়ের জন্য প্রস্তুত সমাপ্তিগুলি ডিওক্সালিউমিট 2 '' এর একটি প্রান্ত থেকে প্রান্ত থেকে সুরক্ষিত হবে এবং তারপরে একটি আবশ্যকভাবে জল টাইট সিল সরবরাহ করার জন্য টেপ দিয়ে আবদ্ধ এবং সিল করা হবে।
7	ড্রামটি প্রাইমার পেইন্টের একটি স্টাফ (স্টেইনলেস স্টিল ব্যতীত) বহিরাগতভাবে প্রলেপ দেওয়া হবে।
8	ফ্ল্যাঞ্জ ভাল সুরক্ষিত করা হবে

মনোযোগ

বয়লার বাষ্প ড্রাম জলের স্তর পরিমাপ এবং নিয়ন্ত্রণ উভয়ই জন্য সবচেয়ে গুরুত্বপূর্ণ বিদ্যুত কেন্দ্রের পরামিতি।বয়লারের সঠিক জলের স্তর নিয়ন্ত্রণ বয়লারের নিরাপদ অপারেশনের জন্য গুরুত্বপূর্ণ।স্তরটি যদি খুব কম হয় তবে বেশি গরম করে বয়লার টিউব ক্ষতিগ্রস্থ হবে।যদি স্তরটি খুব বেশি হয়, বাষ্প বিভাজকগুলি সঠিকভাবে কাজ করবে না, তাপমাত্রা নিয়ন্ত্রণ করা কঠিন হবে এবং সুপার হিটার টিউবস এবং টারবাইন আর্দ্রতা বা জল চিকিত্সার রাসায়নিক বহনজনিত ক্ষতিগ্রস্থ হতে পারে।

বয়লার স্টিম ড্রাম ASME 2017 সংস্করণ পিডব্লুএইচটি এবং এনডিই উচ্চ চাপ প্রয়োজন 0
