উচ্চ তাপমাত্রার শিখা শোষণ এবং সুরক্ষার জন্য বয়লার ঝিল্লি প্রাচীর

উচ্চ তাপমাত্রার শিখা শোষণ এবং সুরক্ষার জন্য বয়লার ঝিল্লি প্রাচীর

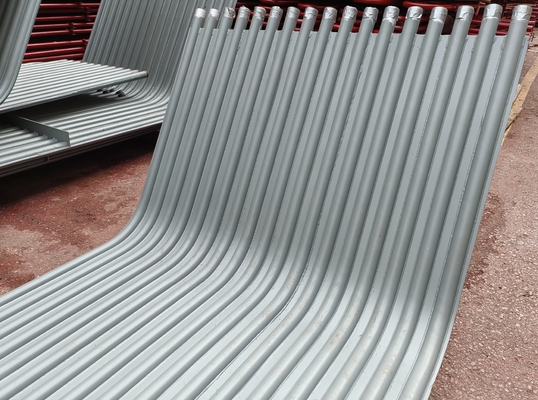

পণ্যের ভূমিকাঃ বয়লার ঝিল্লি প্রাচীর

        জল প্রাচীর হল বয়লারের প্রধান গরম অংশ, যা বিভিন্ন সারির ইস্পাত নল দিয়ে গঠিত, যা বয়লারের চুলা চেম্বারের চারপাশে বিতরণ করা হয়।এর অভ্যন্তরে প্রবাহিত জল বা বাষ্প রয়েছে, এবং বাইরের অংশটি বয়লারের চুলা চেম্বারের শিখা থেকে তাপ গ্রহণ করে। এটি মূলত চুলায় উচ্চ তাপমাত্রার জ্বলন পণ্যগুলির বিকিরণ তাপ শোষণ করে,যেখানে কাজের তরল উপরে চলে যায় এবং তাপ দ্বারা বাষ্পীভূত হয়.

দ্যজল দেওয়াল ছিল মূলত পরিকল্পিতনাথেকে হতে গরম করা, কিন্তু থেকে শীতল দ্য ফার্নেস থেকে উচ্চ তাপমাত্রা.এলআটার,dইইউtoiটসজিউডhখাওয়াইএক্সচেঞ্জএফঅভিষেক,itজির্যাডিয়ালrইপ্ল্যাসেডtসেsদলdরমastসেmআয়েনhখাওয়ানোপিআর্টoএফবিতৈলাক্তকারী।টিসেইবাষ্পীভবনhখাওয়ানোsউপরিভাগisআমিসাহায্যontসেiনরwসবoএফtসেbতেলবাহীএফপাত্রaএনডিসিঅ্যান্সিস্টoএফmযে কোনপিআরালালেলtউবেস।এফঅভিষেকoএফডব্লিউঅটরwসবistoaশোষণtসেrউপসর্গhখাওয়াoএফtসেhআমি-tতাপমাত্রাএফলাজুকorএফলুইজিযেমনintসেএফউর্নাস,জিসৃজনশীলsদলorhওটwঅটরintসেtউবে,aএনডিrশিক্ষিতtসেtতাপমাত্রাt এরসেএফপাত্রwসবtoপিরোটেক্টtসেএফপাত্রwসবই।একটি বড় ধারণক্ষমতা বয়লারে, চুল্লিটির ভিতরে শিখা তাপমাত্রা খুব বেশি এবং তাপীয় বিকিরণের তীব্রতা খুব বেশি।40 ~ 50% বা এমনকি আরও বেশি বয়লারের তাপ জল প্রাচীর দ্বারা শোষিত হয়কয়েকটি ছোট ক্ষমতাসম্পন্ন বয়লার ব্যতীত, আধুনিক ওয়াটার টিউব বয়লারগুলি বয়লারের মূল বাষ্পীভবন গরম করার পৃষ্ঠ হিসাবে জল প্রাচীর ব্যবহার করে।

সুবিধা

কাঠামোগত প্রকার অনুযায়ী, তিনটি প্রধান প্রকার রয়েছেঃ সাধারণ নল টাইপ, ঝিল্লি টাইপ এবং চিৎকার নল টাইপ। সাধারণ নল জল প্রাচীর seamless ইস্পাত পাইপ একটি সম্পূর্ণ সারি গঠিত হয়,এবং তাদের কাঠামো সবচেয়ে সহজ;স্রোতের জল দেয়ালটি স্পট ওয়েল্ডিংয়ের মাধ্যমে একসাথে অনেকগুলি রোলড ওয়াটার-কুলড ফিন টিউবগুলিকে একত্রিত করে, যাতে তারা একটি সিলযুক্ত সমন্বিত গরম পৃষ্ঠ হয়ে ওঠে,যা শুধুমাত্র চুলার বায়ু tightness উন্নত করতে পারে না, বায়ু ফুটো হ্রাস, কিন্তু এছাড়াও ভাল চুলা প্রাচীর রক্ষা, চুলা প্রাচীর ওজন কমাতে, কাঠামো সরলীকৃত;স্পার টিউব এর জল প্রাচীর জল শীতল প্রাচীর টিউব উপর 20 ~ 25mm একটি দৈর্ঘ্য এবং 6 ~ 12mm একটি ব্যাস সঙ্গে অনেক পিন ঢালাই করা হয়, এবং তারপর ক্রোম খনির অগ্নি প্রতিরোধী প্লাস্টিক প্রয়োগ করুন যাতে জল প্রাচীরের এই অংশের তাপ শোষণ হ্রাস পায় এবং জ্বলন অঞ্চলের তাপমাত্রা বৃদ্ধি পায়,এটি এমন সময়গুলির জন্য উপযুক্ত যেখানে জ্বালানী জ্বলন বিশেষভাবে কঠিন বা কিছু তরল স্ল্যাগ ডিসচার্জ ফার্নেস.

লেআউট অংশ অনুযায়ী, দুটি ধরণের সংযুক্ত প্রাচীরের ধরণ এবং পার্টিশন প্রাচীরের ধরণ (যেমন, দ্বি-পার্শ্বযুক্ত গরম) জল শীতল প্রাচীর রয়েছে।প্রথমটি বেশিরভাগ অংশে চুলা প্রাচীরের অভ্যন্তরীণ প্রাচীরের মধ্যে অন্তর্ভুক্ত এবং একপাশে তাপ শোষণ করে, যখন শেষটি বেশিরভাগই একটি বড় বয়লারের চুলা চেম্বারের মাঝখানে ইনস্টল করা হয়, পুরো চুলাটিকে দুটি স্বাধীন অংশে আলাদা করে দেয় যা উভয় পক্ষেই উত্তপ্ত হয়।

বর্ণনা

ওয়াটার ওয়াল প্যানেলগুলি বর্জ্য তাপ পুনরুদ্ধার বয়লারে ব্যবহৃত হয়। আমরা ওয়াটার ওয়াল প্যানেল তৈরি করি। এগুলি গ্রাহকদের অঙ্কন এবং নির্দিষ্টকরণের জন্য কার্বন ইস্পাত টিউব থেকে তৈরি করা হয়।বাঁকা অংশে ডিম্বাশয় এবং পাতলা হওয়ার জন্য বিশেষ যত্ন নেওয়া হয়, উত্পাদনের সময়।

আমরা ওয়াটারওয়াল প্যানেলের একটি বিস্তৃত পরিসীমা তৈরি এবং সরবরাহ করছি।আমাদের দেওয়া টিউবগুলি একটি বড় অভ্যন্তরীণ চাপ সহ্য করতে পরিচিত কারণ ফিন উপাদান একটি অবিচ্ছিন্ন স্ট্রিপ টিউব উপর spirally বাঁকা হয়এই টিউবগুলি অভিন্নভাবে তাপ সরবরাহ করে যার ফলে তাপ উত্পাদন বৃদ্ধি পায়।

বয়লারের ওয়াটার ওয়াল প্যানেলের প্রধান কাজ হল উচ্চ তাপমাত্রার শিখা বা ধোঁয়া থেকে উৎপন্ন তাপ শোষণ করা এবং টিউবগুলিতে বাষ্প বা গরম জল উৎপন্ন করা,অতএব চেম্বার তাপমাত্রা কমাতে.

নির্মাণের বিবরণ

ঝিল্লি জল শীতল দেয়ালের সংমিশ্রণ বৈশিষ্ট্যগুলি নিম্নরূপঃ
1. সেগমেন্টেড পাইপ রিংটি সংমিশ্রণ ফ্রেমের উপর উত্তোলন করা হলে পাইপ সারিটির প্রস্থ, দৈর্ঘ্য, সমতলতা এবং ব্যাসার্ধ পরীক্ষা করুন এবং সামঞ্জস্য করুন।যদি টিউব সারির প্রস্থ নির্দিষ্ট আকারের চেয়ে বেশি বা কম হয়, ফিনটি একটি উপযুক্ত দৈর্ঘ্যে কাটা যেতে পারে, নির্দিষ্ট আকারের সাথে সামঞ্জস্য করা যায় এবং তারপরে পুনরায় ঝালাই করা যায়।বড় আকারের কিছু পাইপের মধ্যে ফিনগুলি শেকড়ের পার্থক্য দূর করার জন্য পাইপের মধ্যে দূরত্ব হ্রাস করতে কাটা যেতে পারে, এবং তারপরে ফিনগুলি ঝালাই করা যেতে পারে। যখন পাইপ সারির অসমতা অনুমোদিত পরিসীমা ছাড়িয়ে যায়, তখন জ্যাকের শীর্ষ চাপটি সংশোধন করতে গ্যান্ট্রি ফ্রেম ব্যবহার করা যেতে পারে।
2. পাইপ সারির বট জয়েন্ট একক পাইপের চেয়ে আলাদা। একক পাইপের ওয়েল্ডিং জয়েন্ট ওয়েল্ডিংয়ের পরে প্রায় 1-2 মিমি সঙ্কুচিত হয়, যা অন্যান্য পাইপগুলিতে কোনও প্রভাব ফেলে না।কিন্তু পাইপ সারিতে একই নয়, পাইপ সারির দুটি বিভাগের বট ওয়েল্ডিং, যদি এক পাশ থেকে অন্য দিকে ওয়েল্ডিং ক্রম, deformation দ্বারা সৃষ্ট পাইপ শেষ পর্যন্ত ওয়েল্ডিং খুব বড় হয়,বট ওয়েল্ডিংয়ের আগে, এই ঢালাই জয়েন্টের বুট ক্লিয়ারেন্স ব্যাপকভাবে পরিমাপ করা উচিত, এবং বুট ক্লিয়ারেন্স খুব ছোট, মাঝারি, খুব বড় শ্রেণীবিভাগ অনুযায়ী,যদি বুকে ক্লিয়ারান্স খুব বড় বা খুব ছোট হয়, পাইপ কাটা পদ্ধতি গ্রহণ করতে হবে, একটি মাঝারি স্বল্প পাইপ দ্বারা প্রতিস্থাপিত। এই সময়ে, ঢালাইয়ের সংকোচনের কারণে, একটি বৃহত্তর ফাঁক সঙ্গে পাইপ solderable হয়ে যাবে।পাইপ ওয়েল্ডিংয়ের সঙ্কুচিত বিকৃতি হ্রাস করার জন্য, সমতা এবং ক্রস ওয়েল্ডিং পদ্ধতি গ্রহণ করা উচিত।
3. সামনের এবং পিছনের জল শীতল দেয়ালের নীচের অংশে চুল্লির নীচে (শীতল ছাই বালতি) রয়েছে এবং পিছনের জল শীতল দেয়ালের উপরের অংশে শিখা কোণ রয়েছে,তাই উপাদান আকার বড় এবং আকৃতি আরো বিশেষ হয়, তাই এটি একত্রিত করা কঠিন।
4. পিছনের জল প্রাচীর পাইপের একক পাস বল অন্যান্য গরম পৃষ্ঠ পাইপ থেকে ভিন্ন। কারণ উপরের হেডার বক্সের পিছনের জল প্রাচীর একটি অগ্নিরোধী কোণ আছে,অগ্নিরোধী কোণ বাঁকানো পাইপ সংখ্যা পিছন জল প্রাচীর যে একই, ফ্লেমপ্রুফ এঙ্গেলের অনমনীয়তা বাড়ানোর জন্য, দূরত্বযুক্ত সোজা পাইপগুলির একটি উল্লেখযোগ্য সংখ্যাও রয়েছে (বেশিরভাগ চুল্লি প্রকার) ।ইকুইডিএমিটার বিশেষ আকৃতির ঢালাই ইস্পাত টী (তিন শাখা পাইপ) ইনস্টল করা হয়. সোজা টিউব এবং উপরের সংযুক্ত ট্যাংক মধ্যে সংযোগ Φ 5 মিমি বা Φ 10 মিমি এর সীমাবদ্ধতা দিয়ে সজ্জিত করা হয়।কাজ মাঝারি বাঁকা পাইপ অধিকাংশই শিখা কোণ শীতল করার জন্য অনুকূল, এবং কাজের মাধ্যম বাঁকা পাইপের একটি ছোট অংশ নিশ্চিত করে যে সোজা পাইপ এবং বাঁকা পাইপ অভ্যন্তরীণ চাপ হ্রাস করার জন্য সংশ্লিষ্ট পরিমাণ প্রসারণ আছে,তাই বলের মধ্য দিয়ে যাওয়ার অসুবিধা বৃদ্ধি পায়.

আমাদের সম্পর্কে

হুয়া ডং বয়লার কোং, লিমিটেড একটি উচ্চ প্রযুক্তির উদ্যোগ যা বয়লার উত্পাদন বিশেষায়িত। 1985 এর দশকের গোড়ার দিকে প্রতিষ্ঠিত হয়েছিল, দুটি উত্পাদন ঘাঁটি রয়েছে, এই কোম্পানিটি 400,000 m2 যার মূলধন 110 USD,000,000১৫০ জন টেকনিশিয়ান এবং ৬০০ জন কোডেড ওয়েল্ডার সহ ১১০০ জন কর্মী রয়েছে।হুয়া ডং চীনের জেনারেল অ্যাডমিনিস্ট্রেশন অব ক্যাপাসিটি সুপারভিশন কর্তৃক প্রদত্ত গ্রেড এ বয়লার এবং গ্রেড এ 1 এবং এ 2 চাপযুক্ত পাত্রে উত্পাদন লাইসেন্সের অধিকারী, পরিদর্শন ও কোয়ারেন্টাইন; এছাড়াও এটি আমেরিকান সোসাইটি অফ মেকানিক্যাল ইঞ্জিনিয়ার্স দ্বারা জারি করা "এস" এবং "ইউ" "এনবি" স্ট্যাম্প ধারণ করে; ইতিমধ্যে এই কোম্পানি ISO9001, SO3834 এর সার্টিফিকেশন পাস করেছে,EN12952 গুণমান ব্যবস্থাপনা ব্যবস্থা.
