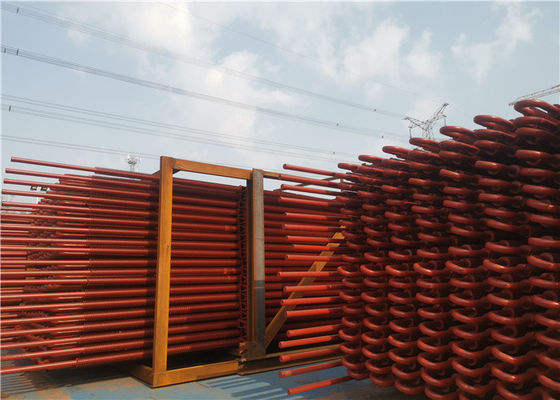

এএসএমই কার্বন স্টিল সর্পিল টিউব বয়লার রিহিটার সুপারহিটার


বিদ্যুৎ কেন্দ্রের বয়লারের ক্ষেত্রে, এটি সুপারহিটেড বাষ্পের পরামিতি উন্নত করে তাপ বিদ্যুৎ কেন্দ্রের তাপীয় অর্থনীতি বাড়ানোর একটি গুরুত্বপূর্ণ উপায়।অতি উত্তপ্ত বাষ্প পরামিতি বৃদ্ধি ধাতু উপকরণ দ্বারা সীমাবদ্ধ- সুপারহিটারের নকশা নিশ্চিত করতে হবে যে গরম করার পৃষ্ঠতল পাইপের বাইরের দেয়ালের তাপমাত্রা ইস্পাতের অক্সিডেশন প্রতিরোধের অনুমোদিত তাপমাত্রার চেয়ে কম,এবং এদিকে তার যান্ত্রিক শক্তি নিশ্চিত করুন. বেইলারে ব্যবহৃত ধাতব উপাদানের বিকাশের সাথে সাথে, আমাদের দেশে প্রোভের স্টেশন বেইলারে ইতিমধ্যে সাধারণত উচ্চ চাপ, উচ্চ তাপমাত্রা (9.8MPa) প্রয়োগ করা হয়,৫৪০ ডিগ্রি) এবং অতি উচ্চ চাপ পরামিতি ((১৩.7 এমপিএ, 540 এবং 555 ডিগ্রি), এবং সাবক্রিটিকাল চাপ পরামিতি ((16.7 এমপিএ, 540 এবং 555 ডিগ্রি) উন্নত করেছে। এখন অনেক বয়লার সুপারক্রিটিকাল চাপ পরামিতি ((24.5 এমপিএ, 540-570 ডিগ্রি) প্রয়োগ করে),এমনকি খুব কম ইউনিট উচ্চ চাপ এবং তাপমাত্রা পরামিতি প্রয়োগ.




বড় বড় বিদ্যুৎকেন্দ্রের বয়লারের জন্য সুপারহিটার এবং রিহিটারগুলি প্রয়োজনীয় অংশ, তারা ব্যাপকভাবে বয়লারের নিরাপত্তা এবং অর্থনীতিকে প্রভাবিত করেছে।সুপারহিটার হ'ল গরম করার পৃষ্ঠগুলি যা মূল বাষ্পকে সুপারন্যাচারড তাপমাত্রা থেকে নামমাত্র সুপারহিটেড তাপমাত্রায় গরম করে, এবং পুনরায় গরমকারীগুলি হ'ল গরম করার পৃষ্ঠগুলি যা বাষ্প টারবাইন উচ্চ চাপ সিলিন্ডার থেকে নির্গমনকে একটি নির্দিষ্ট তাপমাত্রায় গরম করে।এটা নিশ্চিত করতে আউটলেট তাপমাত্রা -10-+5 ডিগ্রী নামমাত্র স্তরে তাদের সমন্বয় করা হয়.

বিদ্যুৎ কেন্দ্রের বড় বয়লারের ক্ষেত্রে, সুপারহিটার এবং রিহিটারগুলি মোট গরম করার পৃষ্ঠের একটি বড় অংশের জন্য দায়ী, এগুলিকে উচ্চতর তাপমাত্রার সাথে ধোঁয়াযুক্ত এলাকায় স্থাপন করা উচিত.বিদ্যুৎ কেন্দ্রগুলিতে তাপীয় সঞ্চালনের দক্ষতা বাড়ানোর জন্য ধীরে ধীরে বাষ্পের প্রাথমিক পরামিতিগুলি উন্নত করা প্রয়োজন।বাষ্প চাপ বৃদ্ধি সুপারহাইট বাষ্প জন্য তাপমাত্রা সংশ্লিষ্ট বৃদ্ধি প্রয়োজন, বা বাষ্প টারবাইন এর বড় স্টেজ নিষ্কাশন আর্দ্রতা খুব উচ্চ হবে, যা তার নিরাপত্তা প্রভাবিত করবে। সুতরাং, superheaters এবং reheaters মাধ্যমে প্রবাহিত বাষ্প উচ্চ তাপমাত্রা বাষ্প হয়,তাদের তাপ স্থানান্তর কর্মক্ষমতা বেশ খারাপ, যা সুপারহিটার এবং রিহিটারগুলির টিউব প্রাচীরের তাপমাত্রা উচ্চ বলে নির্ধারণ করে।


সুপারহিটার এবং রিহিটারের ফাংশন এবং বৈশিষ্ট্য

সুপারহিটার এবং রিহিটারের ফাংশনঃ

সুপারহিটার এবং রিহিটার হ'ল উত্তাপের পৃষ্ঠের গুরুত্বপূর্ণ অংশ, যা বাষ্পের তাপমাত্রা বাড়ানোর জন্য ব্যবহৃত হয়,শক্তি কেন্দ্রের জন্য বাষ্পের এনথালপি উন্নত এবং তাপীয় সঞ্চালনের দক্ষতা আরও বাড়ানোর লক্ষ্যে.

সুপারহিটারগুলি একটি নির্দিষ্ট তাপমাত্রার সাথে সুপারহিটেড বাষ্পে সুপারন্যাচারড বাষ্প গরম করার জন্য কাজ করে। যখন বয়লারের লোড বা অন্যান্য কাজের শর্ত পরিবর্তন হয়,এটা সুপারগরম বাষ্প তাপমাত্রা স্বাভাবিক হতে নিশ্চিত করা প্রয়োজন, এবং তাপমাত্রা পরিবর্তনের অনুমোদিত পরিসরের মধ্যে।

পাওয়ার স্টেশনে তাপীয় সঞ্চালন থেকে, চাপ এবং তাপমাত্রার মূল পরামিতি উচ্চতর, সঞ্চালনের তাপীয় দক্ষতা ভাল,বা বাষ্প টারবাইন পিছনের বাষ্প আর্দ্রতা খুব বেশিযদিও ধাতব উপকরণগুলির দ্বারা সুপারহেইয়ার বাষ্পের তাপমাত্রা সীমাবদ্ধ, বর্তমানে, ধাতব উপকরণগুলির সীমাবদ্ধতার কারণে,বেশিরভাগ বিদ্যুৎ কেন্দ্রের বয়লারের জন্য সুপারহিট তাপমাত্রা এখনও 540-555 ডিগ্রি মধ্যে রয়েছে, এবং বাষ্প টারবাইন পিছনের ফলকের বাষ্প আর্দ্রতা খুব বড় এড়াতে, তাই মাঝারি পুনরায় গরম সিস্টেম প্রয়োগ করা হয়।

রিহিটারের কাজ হল স্টিম টারবাইন হাই প্রেসার সিলিন্ডারের নিষ্কাশন গ্যাসকে এমন তাপমাত্রায় গরম করা যা সুপারহিটেড তাপমাত্রার কাছাকাছি বা সমান হয়,এবং তারপর তাদের মাঝারি চাপ সিলিন্ডার এবং নিম্ন চাপ প্রসারিত এবং কাজ করার জন্য পাঠাতে বাষ্প টারবাইন পিছনে blaze এর শুষ্কতা বৃদ্ধি. সাধারণত পুনরায় গরম বাষ্পের চাপ সুপারহিটেড বাষ্পের এক পঞ্চমাংশ। পুনরায় গরম করার সিস্টেম প্রয়োগ পাওয়ার স্টেশনগুলির তাপীয় দক্ষতা 4-5% বৃদ্ধি করতে পারে।

এখন পর্যন্ত আমাদের দেশে, 125 মেগাওয়াট ক্ষমতা বেশি ইউনিট সব এক সময় মধ্যবর্তী রিহিটিং সিস্টেম প্রয়োগ। ডাবল রিহিটিং আবার 2% দ্বারা সঞ্চালনের তাপীয় দক্ষতা বৃদ্ধি করতে পারেন,কিন্তু সিস্টেমটি খুবই জটিল, এটি জাতীয় এককগুলির জন্য প্রয়োগ করা হয় না, তবে এটি বিদেশের বড় বয়লগুলির জন্য সাধারণ।




নীতি

• সুপারহিটারের মূলনীতি বেতারের বাষ্প উৎপন্নকারী টিউবগুলির অনুরূপ।
• উচ্চ তাপমাত্রায় গরম গ্যাসগুলি সুপারহিটারের টিউবগুলির উপর ঝাঁকুনি দেয় এবং বাষ্পের তাপমাত্রা বাড়ায় যার মাত্রা সুপারহিটারের বাইরে যাওয়ার গ্যাসের তাপমাত্রা এবং গ্যাসের গতির উপর নির্ভর করে।

প্রয়োগ

পরিপূর্ণ বাষ্প গরম করার জন্য ব্যবহার করা হয়, বাষ্পের তাপমাত্রা 900 ডিগ্রি সেলসিয়াস পর্যন্ত হতে পারে।
বিদ্যুৎ উৎপাদনের পরিমাণ বাড়াতে সুপারহিটার ক্ষমতা আপগ্রেড করা হচ্ছে

আমাদের প্রয়োজনীয় প্রযুক্তিগত তথ্য পাঠান, যেমন বাষ্প ক্ষমতা, চাপ, প্রয়োজনীয় তাপমাত্রা ইত্যাদি। আমরা সেই অনুযায়ী ডিজাইন করব।

পার্থক্য
