বয়লার শিল্প ঘূর্ণিঝড় পৃথককারী ডাস্ট কালেক্টর এবং মাল্টি সাইক্লোন বিভাজক
পণ্যের বিবরণ
| নাম: | ডাস্ট কালেক্টর ঘূর্ণিঝড় পৃথককারী | দক্ষতা: | 99.5% ~ 99.9% |
|---|---|---|---|
| পাদান: | কার্বন ইস্পাত, খাদ ইস্পাত, সমতুল্য | পৃষ্ঠের চিকিত্সা: | আঁকা |
| পাটা: | ২ বছর | আবেদন: | শিল্পের বয়লার এবং সিএফবি বয়লার |
| বিশেষভাবে তুলে ধরা |
ধুলো সংগ্রাহক ঘূর্ণিঝড় বিভাজক,ধুলো সংগ্রহকারী বিভাজক |
||
পণ্যের বর্ণনা
শিল্প বয়লার এবং সিএফবি কয়লাভিত্তিক বয়লারগুলির জন্য কৌনিক ঘূর্ণিঝড় পৃথককারী
পণ্যের বর্ণনা
ঘূর্ণিঝড় বিভাজক হ'ল এক ধরণের সরঞ্জাম যা গ্যাস-সলিড সিস্টেম বা তরল-কঠিন সিস্টেমকে পৃথক করার জন্য ব্যবহৃত হয়।কাজের নীতিটি হ'ল প্রবাহের স্পর্শকাতর প্রবর্তনের ফলে ঘূর্ণন গতিবেগে বৃহত জড় কেন্দ্রীভূত শক্তিযুক্ত শক্ত কণা বা বোঁটাগুলি বাইরের প্রাচীর থেকে পৃথক করা হয়।ঘূর্ণিঝড় বিভাজকের প্রধান বৈশিষ্ট্যগুলি হ'ল সাধারণ কাঠামো, উচ্চ অপারেটিং নমনীয়তা, উচ্চ দক্ষতা, সুবিধাজনক ব্যবস্থাপনা এবং রক্ষণাবেক্ষণ, কম ব্যয়।এটি 5-10 মিমি ব্যাসের সাথে ধুলো সংগ্রহের জন্য ব্যবহৃত হয়।এটি ওষুধ শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।এটি ধূলিকণাগুলির জন্য বিশেষভাবে উপযুক্ত যা ঘন এবং ধূলিকণা ধারণ করে।উচ্চ তাপমাত্রা এবং উচ্চ চাপের অবস্থার অধীনে, এটি প্রায়শই ফ্লুইডযুক্ত বিছানা চুল্লীতে অভ্যন্তরীণ পৃথকীকরণ যন্ত্র হিসাবে বা প্রাক-বিভাজক হিসাবে ব্যবহৃত হয়।এটি শিল্পে বহুল ব্যবহৃত ব্যবহৃত বিচ্ছেদ সরঞ্জাম।
মূলনীতি এবং কাজ
ঘূর্ণিঝড় বিভাজক একটি শুষ্ক গ্যাস-কঠিন বিভাজক যা উচ্চ-গতির ঘূর্ণনে গ্যাস-কঠিন মিশ্রণ দ্বারা উত্পাদিত সেন্ট্রিফুগল শক্তি দ্বারা বায়ুপ্রবাহ থেকে ধুলোকে পৃথক করে।কারণ কণাগুলির উপর কেন্দ্রীভূত শক্তি অভিকর্ষ এবং জড়তা বলের চেয়ে অনেক বেশি, বিচ্ছেদের দক্ষতা বেশি।

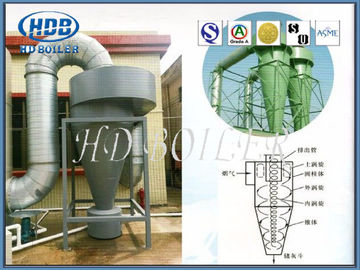

বিচ্ছিন্নতা নীতি এবং সাধারণভাবে ব্যবহৃত ট্যানজেনটিয়াল ইনলেট ঘূর্ণিঝড় বিভাজকের কাঠামো চিত্রটিতে দেখানো হয়েছে।মূল কাঠামোটি সিলিন্ডারের উপরের অংশের স্পর্শকীয় দিকের একটি গ্যাস ইনলেট পাইপ সহ একটি শঙ্কু সিলিন্ডার, সিলিন্ডারের শীর্ষে সিলিন্ডারের একটি নির্দিষ্ট গভীরতায় সঞ্চারিত একটি পাইপ এবং একটি গুঁড়ো আউটলেট সূক্ষ্ম গুঁড়ো গ্রহণ করে is শঙ্কু সিলিন্ডারের নীচেধুলোবালিযুক্ত এয়ারফ্লো যখন খাওয়ার পাইপ থেকে 12-30m / s গতিতে ঘূর্ণিঝড় বিভাজক প্রবেশ করে, বায়ু প্রবাহটি রৈখিক গতি থেকে বৃত্তাকার গতিতে পরিবর্তিত হবে।ঘোরানো বায়ু প্রবাহ বেশিরভাগটি সিলিন্ডার থেকে প্রাচীর বরাবর শঙ্কুতে নীচে প্রবাহিত হয়।তদাতিরিক্ত, কেন্দ্রীভূত বাহিনীর ক্রিয়াকলাপের মধ্যে কণাগুলি বিভাজকের দেয়ালে নিক্ষেপ করা হয়।ধূলিকণা একবার প্রাচীরের সাথে যোগাযোগ করলে তারা জড়তা শক্তি হারাবে।প্রাচীরের নিকটে নিম্নমুখী অক্ষীয় বেগের গতি প্রাচীর বরাবর পড়ে এবং ছাই স্রাব পাইপে প্রবেশ করে এবং আউটলেট থেকে সংগ্রহ ব্যাগের মধ্যে পড়ে।নিম্নমুখী আবর্তনের প্রক্রিয়ায় বাইরের ঘূর্ণন প্রবাহ ধারাবাহিকভাবে পৃথককের কেন্দ্রীয় অংশে প্রবাহিত হয়ে সেন্ট্রিপেটাল রেডিয়াল প্রবাহ গঠন করে, যা upর্ধ্বমুখী আবর্তনের অভ্যন্তরীণ ঘূর্ণায়মান প্রবাহকে গঠন করে।অভ্যন্তরীণ এবং বাইরের ঘূর্ণায়মান প্রবাহের ঘূর্ণন দিক একই isপরিশেষে, বিশুদ্ধ গ্যাস এক্সস্টাস্ট পাইপের মধ্য দিয়ে যায় এবং স্রাব হয় এবং সূক্ষ্ম ধূলিকণার একটি অংশ যা পৃথক করা যায় না সেগুলিও পালিয়ে যায়।ইনটেক পাইপ থেকে প্রবাহিত গ্যাসের অন্যান্য ছোট অংশটি ঘূর্ণিঝড় বিভাজকের শীর্ষ কভারের মাধ্যমে নিষ্কাশন পাইপের বাইরের দিকে বেয়ে নিচের দিকে প্রবাহিত হয়।এটি যখন নিষ্কাশন পাইপের নীচের প্রান্তে পৌঁছায়, এটি wardর্ধ্বমুখী অভ্যন্তরীণ ঘূর্ণায়মান প্রবাহের সাথে একত্রিত হয় এবং নিষ্কাশন পাইপে প্রবেশ করে।এই অংশের উপরের ঘূর্ণায়মান প্রবাহে ছড়িয়ে পড়া সূক্ষ্ম কণাগুলিও কেড়ে নিয়ে যায় এবং তার পরে ব্যাগ ফিল্টার বা একটি ভেজা ধূলিকণা সংগ্রহকারী দ্বারা আটকা পড়ে।
অপারেশন
ঘূর্ণিঝড় বিভাজকরা বায়ু বা গ্যাসে স্থগিত সূক্ষ্ম কণাগুলি অপসারণের জন্য সেন্ট্রিফুগাল, মহাকর্ষীয় এবং জড় শক্তিগুলি মিশ্রিত করে operateএই ধরণের বিভাজকগুলি গ্যাস প্রবাহ থেকে পৃথক পৃথকীকরণগুলি পৃথক করতে ঘূর্ণিঝড় পদক্ষেপ ব্যবহার করে।সাধারণত, প্রধানমন্ত্রী একটি কোণে ঘূর্ণিঝড় বিভাজক প্রবেশ করে (প্রবাহের প্রবাহের লম্ব, স্পর্শকাতরভাবে বা পাশ থেকে) এবং পরে দ্রুত কাটা হয়।বৃত্তাকার বায়ুপ্রবাহ দ্বারা একটি কেন্দ্রবিন্দু শক্তি তৈরি হয় যা ঘূর্ণিঝড়ের প্রাচীরের দিকে কণা ফেলে দেয়।প্রধানমন্ত্রী একবার দেয়ালে আঘাত করলে এটি নীচে একটি ফড়িংয়ের মধ্যে পড়ে।"ক্লিন" নিষ্ক্রিয়করণটি হয় এর মধ্য দিয়ে ফুঁকানো হয় বা পুনরায় ফিল্টার করার জন্য পুনরায় চাপানো হয়।
প্রযুক্তিগত তথ্য
| মডেল | বায়ু পরিমাণ(মি 3 / ঘন্টা) | মোট উচ্চতা মিমি) | |||
| খালি বেগ(মাইক্রোসফট) | |||||
| 15 | > 18 | 20 | 22 | ||
| সিএলটি / এ-2.5 | 580 | 690 | 770 | 850 | 1100 |
| সিএলটি / এ-3.0 | 830 | 1000 | 1100 | 1220 | 1380 |
| সিএলটি / এ -৩.৫ | 1140 | 1360 | 1510 | 1670 | 1600 |
| সিএলটি / এ-4.0 | 1480 | 1780 | 1960 | 2170 | 1800 |
| সিএলটি / এ-4.5 | 1870 | 2250 | 2480 | 2700 | 2050 |
| সিএলটি / এ-5.0 | 2320 | 2780 | 3080 | 3400 | 2300 |
| সিএলটি / এ -৫.৫ | 2800 | 3360 | 3720 | 4100 | 2500 |
| সিএলটি / এ-6.0 | 3340 | 4000 | 4440 | 4900 | 2700 |
| সিএলটি / এ-.5.৫ | 3920 | 4700 | 5210 | 5700 | 2900 |
| সিএলটি / এ -7.0 | 4540 | 5440 | 6030 | 6670 | 3200 |
| সিএলটি / এ -7.5 | 5210 | 6250 | 6920 | 7650 | 3400 |
| সিএলটি / এ -8.0 | 5940 | 7130 | 7900 | 8730 | 3600 |
| সিএলটি / এ -9.0 | 7510 | 9000 | 9980 | 11000 | 4100 |
| সিএলটি / এ-10.0 | 9280 | 11100 | 12300 | 13600 | 4600 |
| সিএলটি / এ-10.6 | 10400 | 12400 | 13800 | 15200 | 4800 |
| সিএলটি / এ -11 | 11200 | 13400 | 14800 | 16400 | 5000 |
| সিএলটি / এ -12 | 13300 | 15900 | 17600 | 19500 | 5400 |
| সিএলটি / এ -13 | 15600 | 18700 | 20700 | 23370 | 5900 |
| সিএলটি / এ -14 | 18100 | 21700 | 24000 | 26600 | 6400 |
| সিএলটি / এ -15 | 20800 | 24800 | 27600 | 30500 | 6900 |
| সিএলটি / এ -16 | 23700 | 28400 | 31500 | 34800 | 7360 |
| সিএলটি / এ -17 | 26800 | 32100 | 35600 | 39300 | 7860 |
| সিএলটি / এ -18 | 30000 | 36000 | 39900 | 44100 | 8300 |
| সিএলটি / এ -19 | 33500 | 40200 | 44500 | 49200 | 8790 |
| সিএলটি / এ -20 | 37100 | 44500 | 49300 | 54500 | 9200 |
সুবিধাদি
1. কম মূলধন ব্যয়।
2. উচ্চ তাপমাত্রায় চালনা করার ক্ষমতা।
৩. তরল মিস্ট বা শুকনো পদার্থগুলি পরিচালনা করতে পারে।
৪. কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা (কোনও চলমান অংশ নেই)।
৫. ছোট পদচিহ্ন - অপেক্ষাকৃত ছোট স্থান প্রয়োজন।
মান নিয়ন্ত্রণ
1. 200,000 বর্গ মিটার এর উত্পাদন ক্ষেত্র
2. 150 ইঞ্জিনিয়ার
3. 600 কোডেড ওয়েল্ডার
60. en০ লাইসেন্সপ্রাপ্ত পরিদর্শক (এনডিটি লেভেল-তৃতীয় প্রশিক্ষক)
5. ডিজাইন এবং উত্পাদন বয়লার জন্য ক্লাস-এ লাইসেন্স
6. আইএসও 9001: 2008 মানের সিস্টেম
Power. পাওয়ার বয়লারগুলির ASME শংসাপত্র
৮. এএসএমই 'এস', 'ইউ' এবং এনবি স্ট্যাম্পের অনুমোদন
পণ্যের হাইলাইটস
